一种折叠三叶灯的制作方法

本技术涉及一种灯具，尤其是涉及一种折叠三叶灯。

背景技术：

1、灯具是生活中必不可少的一种照明工具，基于不同的需求，灯具的种类也各种各样。目前户外携带的灯主要是手电筒，大多数的户外手电筒都基于体积小、携带方便的思路设计，在户外主要起到作为手电筒照射、作为野营灯照明的目的。然而普通手电筒不能展开，也不方便固定，体积较大的野营灯又不方便携带。

技术实现思路

1、针对上述问题，本实用新型旨在提供一种折叠三叶灯，其结构新颖，可以展开作为野营灯使用，散射照明效果好，也可以折叠收纳，收纳后体积小便于携带。

2、本实用新型的技术方案是一种折叠三叶灯，包括竖向设置的主罩壳，所述主罩壳上端连接有安装电池的电池架，下端连接有底盖，所述底盖上设置有线路板，所述主罩壳上设置有开关按钮，所述电池架外侧等角度铰接有三个灯板组件，所述灯板组件、电池、线路板、开关按钮之间通过电连接，所述灯板组件可绕电池架上下翻转和定位，所述电池架底面竖向固定有三个等角度布置的导向套筒，导向套筒下端安装在底盖上且底盖对应导向套筒处设有台阶孔，所述导向套筒内连接有伸缩杆，所述伸缩杆顶部连接有活塞转轴，所述活塞转轴顶部铰接有活塞，所述伸缩杆向下伸出穿过台阶孔后活塞限位在台阶孔处，三个伸缩杆均通过自身顶部的活塞转轴相对活塞向外转动展开后形成三角形支撑架。

3、优选的，所述灯板组件包括灯珠座板、设置在灯珠座板外表面的灯珠板、位于灯珠板外侧的且连接在灯珠座板外表面的透镜，所述灯珠座板顶部设有安装孔，所述安装孔内安装有转轴，所述转轴顶部向左右两侧延伸出带有横向轴孔的延伸部，其中一侧延伸部端面设有齿槽，所述齿槽处连接有与齿槽相啮合的卡件，所述电池架上对应设置有用以安装转轴的铰接安装槽，所述铰接安装槽内固定安装有定位块，所述定位块内端面横向延伸出插入延伸部横向轴孔内的中心杆，所述卡件套设在中心杆上且卡件外侧面与定位块内端面之间设置有压缩弹簧，卡件与定位块之间在在周向上设有卡位结构防止两者产生相对转动，卡件相对定位块在轴向上可前后滑动；灯珠座板上下翻转时延伸部通过齿槽推动卡件克服压缩弹簧的弹力向外退出实现转动，同时通过延伸部和卡件之间的齿槽啮合实现当前状态灯珠座板的展开定位。

4、优选的，所述转轴下部穿入灯珠座板顶部的安装孔内且下端穿出安装孔，所述转轴下部外表面设置有形变筋条，所述形变筋条与安装孔内表面过盈配合，所述灯珠座板相对转轴下端的中心轴线可自由360°旋转。

5、优选的，所述电池架顶部连接有上盖内衬，所述上盖内衬外侧连接有上盖，所述上盖顶部连接有提手。

6、优选的，所述主罩壳底部外侧连接有铝圈，所述开关按钮安装在铝圈的安装孔内。

7、优选的，所述主罩壳侧面设置有usb接口，所述usb接口安装在铝圈的安装孔内。

8、本实用新型可以展开作为野营灯使用，三脚架结构固定效果好，散射照明效果好，也可以折叠收纳，收纳后体积小便于携带，另外灯板组件可以自身上下翻转，照明方式多样化。

技术特征：

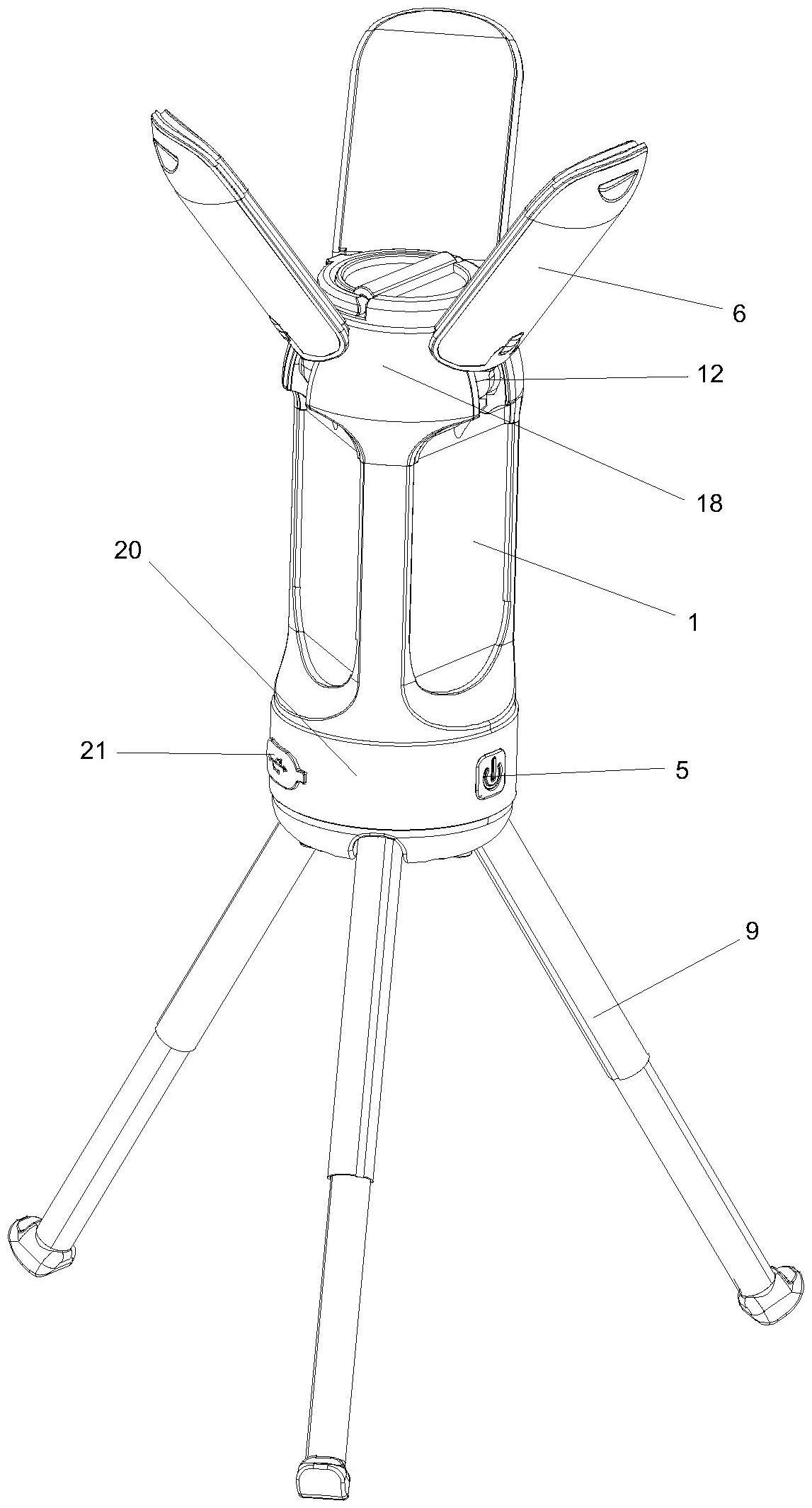

1.一种折叠三叶灯，其特征在于：包括竖向设置的主罩壳（1），所述主罩壳（1）上端连接有安装电池的电池架（2），下端连接有底盖（3），所述底盖（3）上设置有线路板（4），所述主罩壳（1）上设置有开关按钮（5），所述电池架（2）外侧等角度铰接有三个灯板组件（6），所述灯板组件（6）、电池、线路板（4）、开关按钮（5）之间通过电连接，所述灯板组件（6）可绕电池架（2）上下翻转和定位，所述电池架（2）底面竖向固定有三个等角度布置的导向套筒（7），导向套筒（7）下端安装在底盖（3）上且底盖（3）对应导向套筒（7）处设有台阶孔（8），所述导向套筒（7）内连接有伸缩杆（9），所述伸缩杆（9）顶部连接有活塞转轴（10），所述活塞转轴（10）顶部铰接有活塞（11），所述伸缩杆（9）向下伸出穿过台阶孔（8）后活塞（11）限位在台阶孔（8）处，三个伸缩杆（9）均通过自身顶部的活塞转轴（10）相对活塞（11）向外转动展开后形成三角形支撑架。

2.根据权利要求1所述的一种折叠三叶灯，其特征在于：所述灯板组件（6）包括灯珠座板（61）、设置在灯珠座板（61）外表面的灯珠板（62）、位于灯珠板（62）外侧的且连接在灯珠座板（61）外表面的透镜（63），所述灯珠座板（61）顶部设有安装孔（611），所述安装孔（611）内安装有转轴（12），所述转轴（12）顶部向左右两侧延伸出带有横向轴孔的延伸部（121），其中一侧延伸部（121）端面设有齿槽（122），所述齿槽（122）处连接有与齿槽（122）相啮合的卡件（13），所述电池架（2）上对应设置有用以安装转轴（12）的铰接安装槽（14），所述铰接安装槽（14）内固定安装有定位块（15），所述定位块（15）内端面横向延伸出插入延伸部（121）横向轴孔内的中心杆（151），所述卡件（13）套设在中心杆（151）上且卡件（13）外侧面与定位块（15）内端面之间设置有压缩弹簧（16），卡件（13）与定位块（15）之间在周向上设有卡位结构防止两者产生相对转动，卡件（13）相对定位块（15）在轴向上可前后滑动；灯珠座板（61）上下翻转时延伸部（121）通过齿槽（122）推动卡件（13）克服压缩弹簧（16）的弹力向外退出实现转动，同时通过延伸部（121）和卡件（13）之间的齿槽啮合实现当前状态灯珠座板（61）的展开定位。

3.根据权利要求2所述的一种折叠三叶灯，其特征在于：所述转轴（12）下部穿入灯珠座板（61）顶部的安装孔（611）内且下端穿出安装孔（611），所述转轴（12）下部外表面设置有形变筋条（123），所述形变筋条（123）与安装孔（611）内表面过盈配合，所述灯珠座板（61）相对转轴（12）下端的中心轴线可自由360°旋转。

4.根据权利要求1所述的一种折叠三叶灯，其特征在于：所述电池架（2）顶部连接有上盖内衬（17），所述上盖内衬（17）外侧连接有上盖（18），所述上盖（18）顶部连接有提手（19）。

5.根据权利要求1所述的一种折叠三叶灯，其特征在于：所述主罩壳（1）底部外侧连接有铝圈（20），所述开关按钮（5）安装在铝圈（20）的安装孔内。

6.根据权利要求5所述的一种折叠三叶灯，其特征在于：所述主罩壳（1）侧面设置有usb接口（21），所述usb接口（21）安装在铝圈（20）的安装孔内。

技术总结
本技术提供了一种折叠三叶灯，包括竖向设置的主罩壳，主罩壳上端连接有安装电池的电池架，下端连接有底盖，底盖上设置有线路板，主罩壳上设置有开关按钮，电池架外侧等角度铰接有三个灯板组件，灯板组件、电池、线路板、开关按钮之间通过电连接，灯板组件可绕电池架上下翻转和定位，电池架底面竖向固定有三个等角度布置的导向套筒，导向套筒下端安装在底盖上且底盖对应导向套筒处设有台阶孔，导向套筒内连接有伸缩杆，伸缩杆顶部连接有活塞转轴，活塞转轴顶部铰接有活塞，伸缩杆向下伸出穿过台阶孔后活塞限位在台阶孔处。本技术展开作为野营灯使用，散射照明效果好，折叠收纳后体积小便于携带。
