一种装配式窗台灯的制作方法

本技术涉及室外灯具，尤其涉及一种装配式窗台灯。

背景技术：

1、室外窗台灯一般应用在建筑物外楼体泛光照明中，可进行单纯照明或多种灯光的变换，以达到在夜晚呈现建筑物的另一种美的目的。传统的窗台灯安装步骤较多，耗费工时较长，且存在很多故障点，尤其是接线环节，需一根根线路单独剥开、连接、再用绝缘胶带绑扎等步骤，耗费大量人力物力。

技术实现思路

1、为此，本实用新型提供一种装配式窗台灯，可以很好的解决上述问题。

2、为实现本实用新型之目的，采用以下技术方案予以实现：

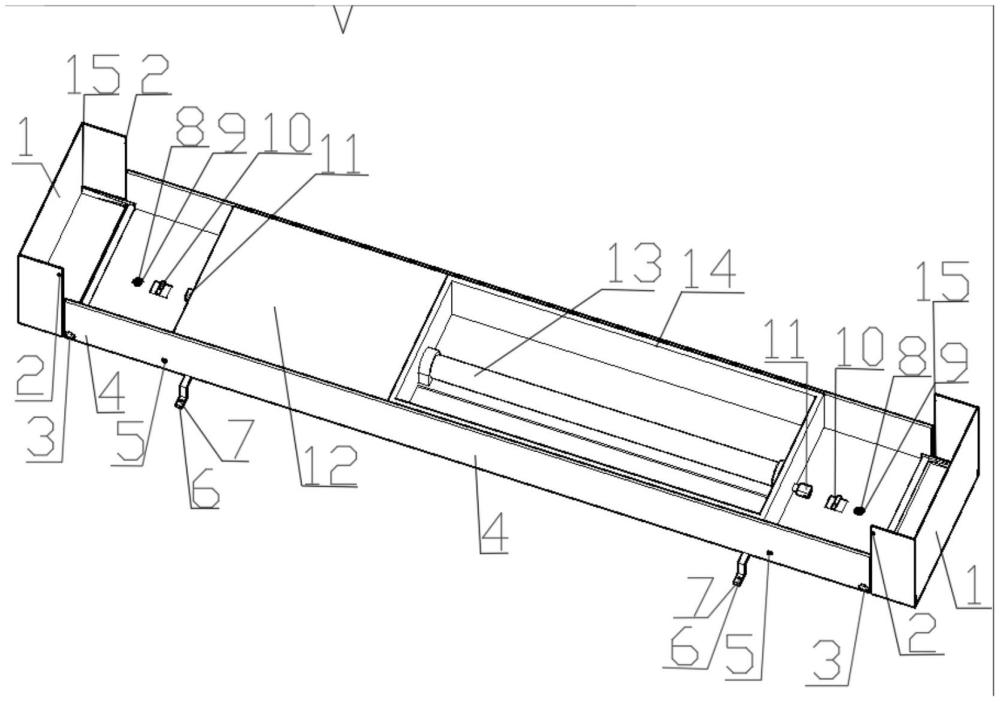

3、一种装配式窗台灯，包括灯槽、防雨罩、荧光灯、灯具面罩和荧光灯镇流器，其中：荧光灯和荧光灯镇流器安装在灯槽中，荧光灯通过灯具面罩覆盖；灯槽两端各设有一个防雨罩，防雨罩可开合的覆盖荧光灯和荧光灯镇流器的接线端的上部；灯槽下部固定有灯具支架。

4、所述的装配式窗台灯，其中：灯槽为“u”型长条结构，荧光灯镇流器通过泡沫固体胶固定于灯槽的一侧。

5、所述的装配式窗台灯，其中：荧光灯包括荧光灯灯管及荧光灯灯座，荧光灯为长条形，通过泡沫固体胶固定于灯槽的底部，荧光灯灯座一端与荧光灯镇流器连接，另一端与推线式连接器连接，灯座两端通过卡槽连接荧光灯灯管。

6、所述的装配式窗台灯，其中：荧光灯上面覆盖有灯具面罩，灯具面罩为长方形钢化玻璃，通过防水玻璃胶与灯槽上端四周密封连接。

7、所述的装配式窗台灯，其中：灯槽底面两端中间位置分别开有1个穿线孔，穿线护口插在穿线孔中。

8、所述的装配式窗台灯，其中：灯槽中在穿线和推线式连接器之间安装有导线固定架，导线固定夹包括夹片，用于夹持导线。

9、所述的装配式窗台灯，其中：灯槽两端底部分别开两个对称孔，用于安装旋转轴，防雨罩安装在旋转轴上。

10、所述的装配式窗台灯，其中：防雨罩包括一块长方形铝合金板，长方形铝合金板的三面向下设有90度翻边。

11、所述的装配式窗台灯，其中：所述装配式窗台灯还包括卡钩鼻子和卡钩耳朵；防雨罩两侧翻边前端对称安装有2个卡钩耳朵，灯槽两端的侧面对称位置设有2个卡钩鼻子，卡钩鼻子与卡钩耳朵卡接。

12、所述的装配式窗台灯，其中：灯具支架通过自攻螺丝固定安装固定于安装平面上。

技术特征：

1.一种装配式窗台灯，包括灯槽、防雨罩、荧光灯、灯具面罩和荧光灯镇流器，其特征在于：荧光灯和荧光灯镇流器安装在灯槽中，荧光灯通过灯具面罩覆盖；灯槽两端各设有一个防雨罩，防雨罩可开合的覆盖荧光灯和荧光灯镇流器的接线端的上部；灯槽下部固定有灯具支架。

2.根据权利要求1所述的装配式窗台灯，其特征在于：灯槽为“u”型长条结构，荧光灯镇流器通过泡沫固体胶固定于灯槽的一侧。

3.根据权利要求1所述的装配式窗台灯，其特征在于：荧光灯包括荧光灯灯管及荧光灯灯座，荧光灯为长条形，通过泡沫固体胶固定于灯槽的底部，荧光灯灯座一端与荧光灯镇流器连接，另一端与推线式连接器连接，灯座两端通过卡槽连接荧光灯灯管。

4.根据权利要求1所述的装配式窗台灯，其特征在于：荧光灯上面覆盖有灯具面罩，灯具面罩为长方形钢化玻璃，通过防水玻璃胶与灯槽上端四周密封连接。

5.根据权利要求1所述的装配式窗台灯，其特征在于：灯槽底面两端中间位置分别开有1个穿线孔，穿线护口插在穿线孔中。

6.根据权利要求1所述的装配式窗台灯，其特征在于：灯槽中在穿线和推线式连接器之间安装有导线固定架，导线固定夹包括夹片，用于夹持导线。

7.根据权利要求1所述的装配式窗台灯，其特征在于：灯槽两端底部分别开两个对称孔，用于安装旋转轴，防雨罩安装在旋转轴上。

8.根据权利要求1所述的装配式窗台灯，其特征在于：防雨罩包括一块长方形铝合金板，长方形铝合金板的三面向下设有90度翻边。

9.根据权利要求1所述的装配式窗台灯，其特征在于：所述装配式窗台灯还包括卡钩鼻子和卡钩耳朵；防雨罩两侧翻边前端对称安装有2个卡钩耳朵，灯槽两端的侧面对称位置设有2个卡钩鼻子，卡钩鼻子与卡钩耳朵卡接。

10.根据权利要求1所述的装配式窗台灯，其特征在于：灯具支架通过自攻螺丝固定安装固定于安装平面上。

技术总结
本技术公开了一种装配式窗台灯，包括灯槽、防雨罩、荧光灯、灯具面罩和荧光灯镇流器，其中：荧光灯和荧光灯镇流器安装在灯槽中，荧光灯通过灯具面罩覆盖；灯槽两端各设有一个防雨罩，防雨罩可开合的覆盖荧光灯和荧光灯镇流器的接线端的上部；灯槽下部固定有灯具支架。

技术研发人员：李林,姚付志,马宏亮,孙蒙蒙,吴元军,施军,王鑫,刘晓娟,刘成梁,胡骏,顾立军
受保护的技术使用者：北京市设备安装工程集团有限公司
技术研发日：20230713
技术公布日：2024/2/21
