一种密封性强的电动自行车照明灯的制作方法

本技术涉及自行车照明灯，具体为一种密封性强的电动自行车照明灯。

背景技术：

1、电动自行车在生活中的使用较为普遍，不易造成拥堵的情况，便于短距离的行驶，在夜间行驶的时候需要使用到照明车灯进行照明。

2、现有的自行车照明灯在使用时需要考虑到密封性，方便自行车照明在雨水天气情况下也能正常使用，但是现有的自行车照明灯大多数是没有密封结构的，导致自行车照明灯长期使用后部分雨水会顺着灯罩的连接处渗透到照明灯内部，对照明灯造成损坏现象。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种密封性强的电动自行车照明灯，具备密封性强，使用寿命长等优点，解决了现有的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种密封性强的电动自行车照明灯，包括照明灯本体，所述照明灯本体的外壁设置有下灯罩，所述下灯罩的顶部设置有上灯罩，所述上灯罩的内部嵌入有透光镜片，所述上灯罩的内壁固定连接有第一连接圈，所述下灯罩的外壁固定连接有第二连接圈，所述第一连接圈的底部固定连接有圆形密封管，所述第二连接圈的内部开设有与圆形密封管相匹配的圆形密封槽，所述圆形密封管的外壁固定连接有o型密封圈，所述上灯罩的底部固定连接有锥形密封管，所述下灯罩的顶部外壁上开设有与锥形密封管相匹配的锥形密封槽，所述锥形密封管的外壁固定连接有橡胶密封唇，所述上灯罩的外壁上开设有隐藏槽，所述隐藏槽的内部贯穿设置有防水螺丝，所述防水螺丝与下灯罩内部开设的螺纹孔螺纹连接在一起。

3、优选的，所述透光镜片的形状为圆形，所述照明灯本体的底部固定连接有线缆，所述线缆与电动自行车内部设置的电源相连。

4、优选的，所述照明灯本体的顶部固定安装有灯珠，所述灯珠的数量为五个。

5、优选的，所述下灯罩与上灯罩均由灯罩本体、橡胶防护层、弹性橡胶球与耐磨层组成。

6、优选的，所述灯罩本体固定连接在照明灯本体的外侧，所述灯罩本体的外侧固定连接有橡胶防护层，所述橡胶防护层的内部嵌入有弹性橡胶球，所述弹性橡胶球的外壁固定连接有耐磨层。

7、综上所述，本实用新型包括以下至少一种有益效果：

8、1、该密封性强的电动自行车照明灯，通过设置的密封组件，可以有效地提高照明灯的密封性，让照明灯在雨水天气情况下也能正常使用，避免雨水渗入到灯具内部损坏照明灯内部的电子元件。在使用时，将下灯罩和上灯罩对接起来，然后让圆形密封管与o型密封圈插入到圆形密封槽的内部，进行初次密封，插入圆形密封管与o型密封圈也会同步带动锥形密封管与橡胶密封唇插入到锥形密封槽的内部，利用锥形结构的设计与橡胶密封唇的弹性效果进行二次密封，整体上加强了照明灯的密封效果，防止照明灯内部进水。密封步骤完成后利用防水螺丝将下灯罩和上灯罩锁紧在一起，防止两个灯罩之间出现松动现象。

9、2、该密封性强的电动自行车照明灯，通过设置的防护组件，可以有效地提高照明灯的使用寿命，有效地提高了照明灯的耐用性。在使用时，灯罩本体采用碳纤维材料制成，强度高，受到冲击后不易损坏。橡胶防护层与弹性橡胶球采用橡胶材料制成，具有缓冲效果，通过自身形变可以吸收冲击力，避免照明灯受到冲击后出现变形现象，耐磨层采用耐磨橡胶制成，耐磨效果，可以防止照明灯长期使用后出现磨损现象。

技术特征：

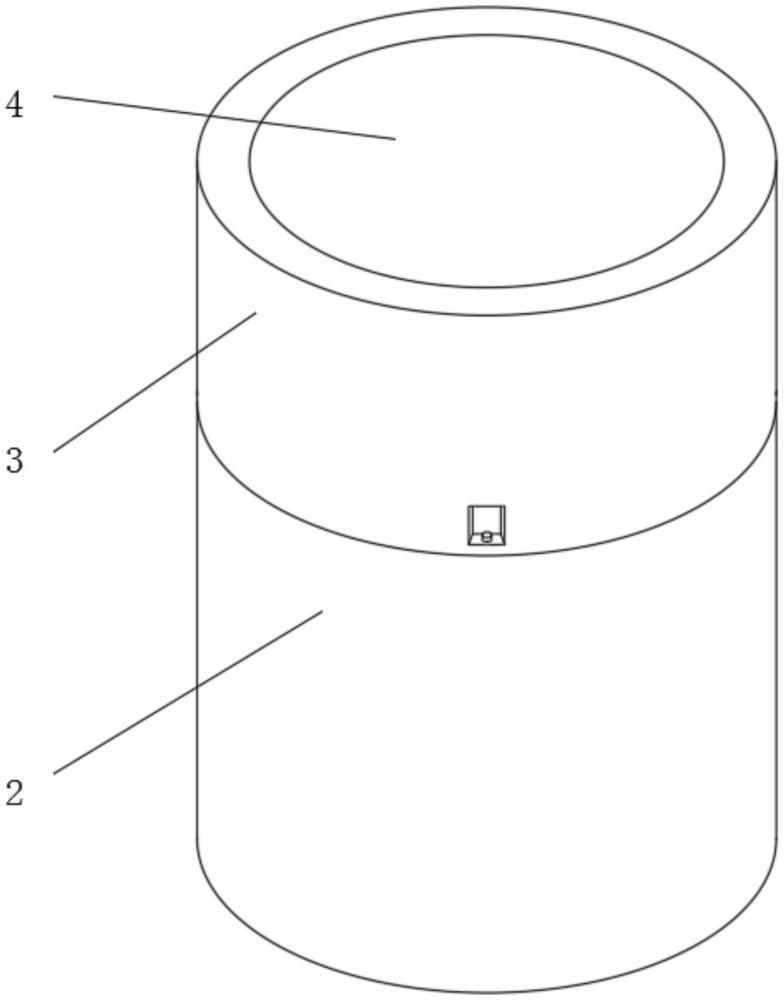

1.一种密封性强的电动自行车照明灯，包括照明灯本体(1)，其特征在于：所述照明灯本体(1)的外壁设置有下灯罩(2)，所述下灯罩(2)的顶部设置有上灯罩(3)，所述上灯罩(3)的内部嵌入有透光镜片(4)，所述上灯罩(3)的内壁固定连接有第一连接圈(6)，所述下灯罩(2)的外壁固定连接有第二连接圈(7)，所述第一连接圈(6)的底部固定连接有圆形密封管(8)，所述第二连接圈(7)的内部开设有与圆形密封管(8)相匹配的圆形密封槽(9)，所述圆形密封管(8)的外壁固定连接有o型密封圈(10)，所述上灯罩(3)的底部固定连接有锥形密封管(11)，所述下灯罩(2)的顶部外壁上开设有与锥形密封管(11)相匹配的锥形密封槽(13)，所述锥形密封管(11)的外壁固定连接有橡胶密封唇(12)，所述上灯罩(3)的外壁上开设有隐藏槽(14)，所述隐藏槽(14)的内部贯穿设置有防水螺丝(15)，所述防水螺丝(15)与下灯罩(2)内部开设的螺纹孔螺纹连接在一起。

2.根据权利要求1所述的一种密封性强的电动自行车照明灯，其特征在于：所述透光镜片(4)的形状为圆形，所述照明灯本体(1)的底部固定连接有线缆(5)，所述线缆(5)与电动自行车内部设置的电源相连。

3.根据权利要求1所述的一种密封性强的电动自行车照明灯，其特征在于：所述照明灯本体(1)的顶部固定安装有灯珠(20)，所述灯珠(20)的数量为五个。

4.根据权利要求1所述的一种密封性强的电动自行车照明灯，其特征在于：所述下灯罩(2)与上灯罩(3)均由灯罩本体(16)、橡胶防护层(17)、弹性橡胶球(18)与耐磨层(19)组成。

5.根据权利要求4所述的一种密封性强的电动自行车照明灯，其特征在于：所述灯罩本体(16)固定连接在照明灯本体(1)的外侧，所述灯罩本体(16)的外侧固定连接有橡胶防护层(17)，所述橡胶防护层(17)的内部嵌入有弹性橡胶球(18)，所述弹性橡胶球(18)的外壁固定连接有耐磨层(19)。

技术总结
本技术涉及自行车照明灯技术领域，且公开了一种密封性强的电动自行车照明灯，包括照明灯本体，所述照明灯本体的外壁设置有下灯罩，所述下灯罩的顶部设置有上灯罩，所述上灯罩的内部嵌入有透光镜片，所述上灯罩的内壁固定连接有第一连接圈，所述下灯罩的外壁固定连接有第二连接圈，所述第一连接圈的底部固定连接有圆形密封管，所述第二连接圈的内部开设有与圆形密封管相匹配的圆形密封槽，所述圆形密封管的外壁固定连接有O型密封圈，该密封性强的电动自行车照明灯，通过设置的密封组件，可以有效地提高照明灯的密封性，让照明灯在雨水天气情况下也能正常使用，避免雨水渗入到灯具内部损坏照明灯内部的电子元件。

技术研发人员：周广德,杜卫国
受保护的技术使用者：常州市牛牛新能源有限公司
技术研发日：20240115
技术公布日：2024/7/23
