镗杆的制作方法

本技术：
涉及机械加工领域，特别是涉及一种镗杆。

背景技术：

近年来，随着世界经济的发展和环保的要求，风能市场也迅速发展起来，风力发电机的机座尺寸巨大，由于加工工件较大以及加工技术复杂性，使得一般普通的机床无法加工。现有的大型镗床一般都是年代久远，结构简单，生产能力差。总而言之，对于大工件的加工方法，精度低、费时、费力，使得大型工件加工成为整个生产过程中的一个瓶颈。所以需要专用的组合机床，但现有镗杆结构复杂，无法应用于专用的大型镗床。故此需要提出改进。

技术实现要素：

本发明的目的在于提供一种镗杆，以克服现有技术中的不足。

为实现上述目的，本发明提供如下技术方案：

本申请实施例公开了一种镗杆，包括镗杆本体，所述镗杆本体由圆钢加工而成，所述镗杆本体顶端中心设有方形凹槽。

优选的，在上述的镗杆中，所述方形凹槽深度小于镗刀杆高度。

优选的，在上述的镗杆中，所述方形凹槽相邻侧壁分别设有两固定顶丝。

优选的，在上述的镗杆中，所述镗杆本体外壁设有键槽。

优选的，在上述的镗杆中，所述镗杆本体底部中心设有辅助加工孔。

优选的，在上述的镗杆中，所述镗杆本体整体淬火处理。

优选的，在上述的镗杆中，所述镗杆本体底部设有倒角。

与现有技术相比，本发明的优点在于：本新型装置结构简单，取材简单，易于加工，实现快速装夹镗刀的可能，更可应用于各种专用大型镗床。

附图说明

为了更清楚地说明本申请实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本申请中记载的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1所示为本发明具体实施例中镗杆的结构示意图；

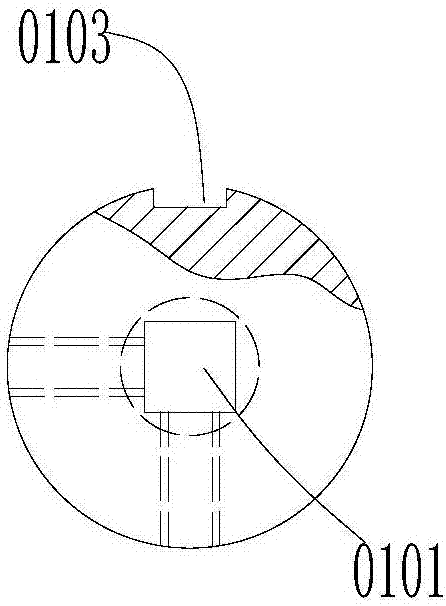

图2所示为本发明具体实施例中镗杆的侧视图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行详细的描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所获得的所有其他实施例，都属于本发明保护的范围。

参图1和图2所示，本发明中的镗杆，包括镗杆本体01，镗杆本体01由圆钢加工而成，镗杆本体01顶端中心设有方形凹槽0101，用于安装镗刀。

进一步地，方形凹槽0101深度小于镗刀杆高度，保证镗刀装入后镗刀的刃部裸露在外，可以进行加工。

进一步地，方形凹槽0101相邻侧壁分别设有两固定顶丝0102，用于固定镗刀，从两相邻侧面固定可以达到全面固定。

进一步地，镗杆本体01外壁设有键槽0103，用于安装导向键，在装入镗杆座时起到导向作用。

进一步地，镗杆本体01底部中心设有辅助加工孔0104，方便加工方形凹槽0101。

进一步地，镗杆本体01整体淬火处理，镗杆本体需要承受镗刀加工时产生的力量，需要高强度保证镗杆本体01不发生损坏。

进一步地，镗杆本体01底部设有倒角0105，在将镗杆本体装入镗杆座时起到导向作用。

本发明装置结构简单，取材简单，易于加工，实现快速装夹镗刀的可能，更可应用于各种专用大型镗床。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

以上所述仅是本申请的具体实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本申请原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本申请的保护范围。
