一种高效便于下料打印机精密件冲压模具的制作方法

本技术属于冲压模具，具体涉及一种高效便于下料打印机精密件冲压模具。

背景技术：

1、冲压模具是在冷冲压加工中，将材料(金属或非金属)加工成零件(或半成品)的一种特殊工艺装备，称为冷冲压模具(俗称冷冲模)，冲压，是在室温下，利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种压力加工方法；

2、传统的冲压模具结构简单且功能单一，冲压时不能进行有效缓冲和降噪，如公开号为：cn 215315632 u的实用新型专利提出的一种便于下料的打印机精密件冲压模具，其通过电机和螺纹杆带动滑块运动并将模具顶出，虽然能够实现自动脱模，但是螺纹杆转动时间长导致工作效率低，同时，其模具在冲压过程中不能进行缓冲和减噪，易导致模具损坏快。

技术实现思路

1、本实用新型的目的在于提供一种高效便于下料打印机精密件冲压模具，能够对冲压模具进行缓冲保护和降噪，增加模具使用寿命，同时能够对金属件进行自动下料，避免了人工操作费时费力且危险的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种高效便于下料打印机精密件冲压模具，包括上盖板、上压板、下料机构、支撑腿和辅助机构，所述上盖板下端固定设有上模座，所述上模座下端对称设有下模座，所述上压板安装在上模座外侧，所述下模座外侧对应设有下压板，所述下料机构设置在下压板处且与下模座活动连接，所述支撑腿固定在下压板下端，所述辅助机构分为两部分且分别设在上压板和下压板外侧；

3、所述下料机构包括中心块、第一弹簧和电动机，所述中心块下端固定设置有挡板，所述挡板下端弹性连接有第一弹簧，所述电动机驱动端固定连接有推料杆且推料杆垂直于电动机。

4、作为本实用新型进一步的方案：所述辅助机构包括定位杆和伸缩杆，所述定位杆外侧活动套设有第二弹簧且顶部固定设置有限位块，所述伸缩杆位于下模座下端且外侧套设有第三弹簧，便于对冲压模具进行缓冲保护，避免模具钢性冲击导致使用寿命短，噪音大等问题。

5、作为本实用新型进一步的方案：所述中心块、挡板和第一弹簧均活动设在下模座中心的凹槽内，所述挡板直径大于凹槽口，便于中心块运动。

6、作为本实用新型进一步的方案：所述电动机下端一侧固定连接有安装架，所述安装架与下压板外壁固定，增加了电动机使用稳定性。

7、作为本实用新型进一步的方案：所述定位杆下端固定连接下压板，上端穿过上盖板，所述第二弹簧位于上盖板和上压板中间，便于上压板活动。

8、作为本实用新型进一步的方案：所述第三弹簧和伸缩杆上端与下模座底部固定，下端均固定在装置底部托盘中，便于下模座活动。

9、作为本实用新型进一步的方案：所述上压板和下压板接触面设有橡胶层，便于对冲压工作进行降噪，避免噪声污染严重。

10、与现有技术相比，本实用新型的有益效果是：

11、1、本实用新型通过在装置本体内设有下料机构，通过第一弹簧弹性复位并推动中心块复位将金属件顶出，通过电动机带动推料杆旋转并将冲压的金属件从装置内推出，该机构可以有效对冲压后的金属件进行自动脱模和下料操作，避免了工人从下模座上撬出金属件可能造成的金属件损伤或工人受伤的问题，同时增加了设备操作的安全性；

12、2、本实用新型通过在装置本体内设有辅助机构，通过第二弹簧对上压板和下压板之间缓冲，通过第三弹簧和伸缩杆对上模座和下模座缓冲，避免其冲压时刚性接触导致损坏速度过快，同时能够对上压板与下压板之间进行缓冲和降噪保护，增加了装置的使用寿命。

技术特征：

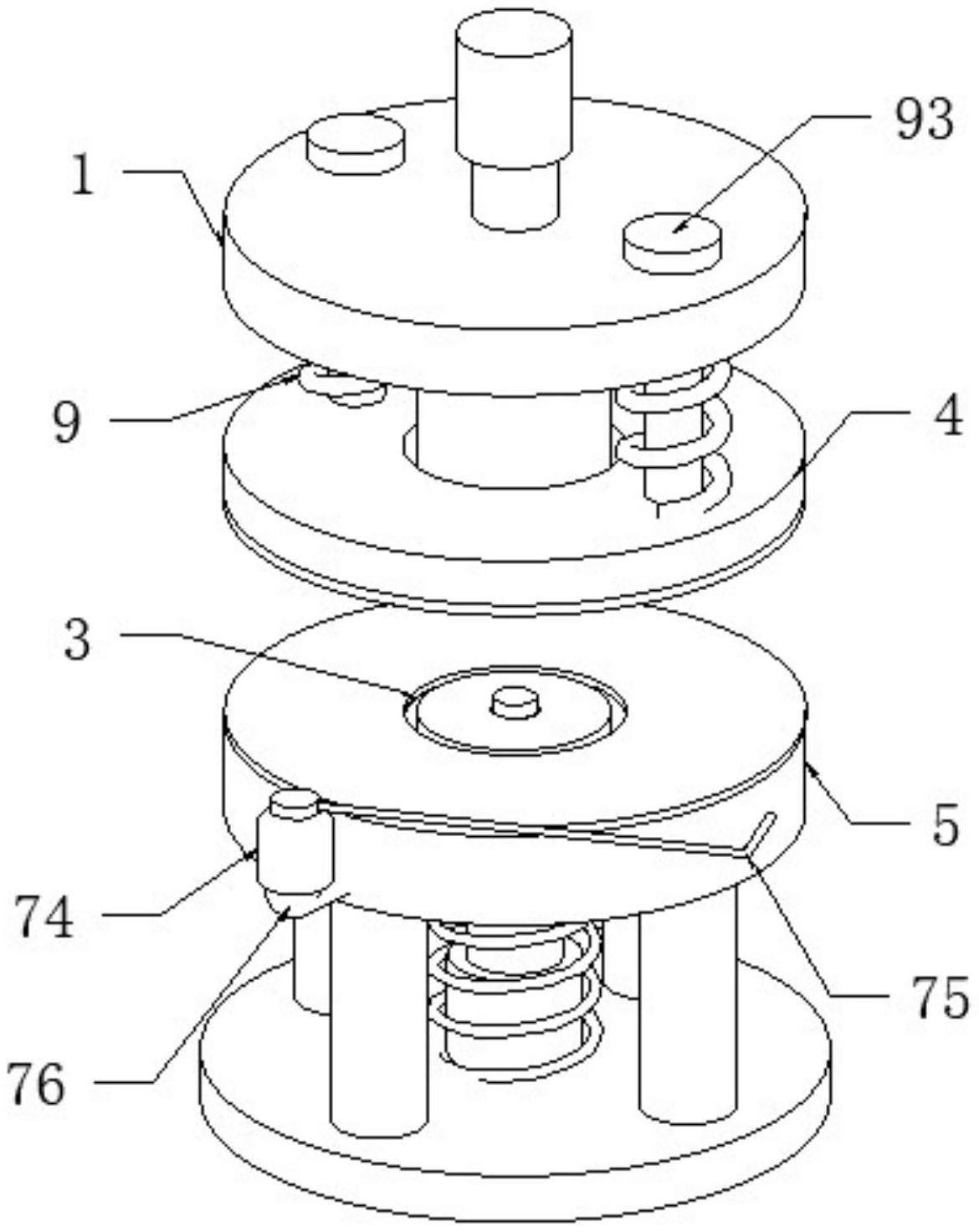

1.一种高效便于下料打印机精密件冲压模具，包括上盖板(1)、上压板(4)、下料机构(7)、支撑腿(8)和辅助机构(9)，其特征在于：所述上盖板(1)下端固定设有上模座(2)，所述上模座(2)下端对称设有下模座(3)，所述上压板(4)安装在上模座(2)外侧，所述下模座(3)外侧对应设有下压板(5)，所述下料机构(7)设置在下压板(5)处且与下模座(3)活动连接，所述支撑腿(8)固定在下压板(5)下端，所述辅助机构(9)分为两部分且分别设在上压板(4)和下压板(5)外侧；

2.根据权利要求1所述的一种高效便于下料打印机精密件冲压模具，其特征在于：所述辅助机构(9)包括定位杆(91)和伸缩杆(95)，所述定位杆(91)外侧活动套设有第二弹簧(92)且顶部固定设置有限位块(93)，所述伸缩杆(95)位于下模座(3)下端且外侧套设有第三弹簧(94)。

3.根据权利要求1所述的一种高效便于下料打印机精密件冲压模具，其特征在于：所述中心块(71)、挡板(72)和第一弹簧(73)均活动设在下模座(3)中心的凹槽内，所述挡板(72)直径大于凹槽口。

4.根据权利要求1所述的一种高效便于下料打印机精密件冲压模具，其特征在于：所述电动机(74)下端一侧固定连接有安装架(76)，所述安装架(76)与下压板(5)外壁固定。

5.根据权利要求2所述的一种高效便于下料打印机精密件冲压模具，其特征在于：所述定位杆(91)下端固定连接上压板(4)，上端穿过上盖板(1)，所述第二弹簧(92)位于上盖板(1)和上压板(4)中间。

6.根据权利要求2所述的一种高效便于下料打印机精密件冲压模具，其特征在于：所述第三弹簧(94)和伸缩杆(95)上端与下模座(3)底部固定，下端均固定在装置底部托盘中。

7.根据权利要求1所述的一种高效便于下料打印机精密件冲压模具，其特征在于：所述上压板(4)和下压板(5)接触面设有橡胶层(6)。

技术总结
本技术公开了一种高效便于下料打印机精密件冲压模具，包括上盖板、上压板、下料机构、支撑腿和辅助机构，所述上模座下端对称设有下模座，所述上压板安装在上模座外侧，所述下模座外侧对应设有下压板，所述下料机构设置在下压板处，其包括中心块、第一弹簧和电动机，该机构可以有效对冲压后的金属件进行自动脱模和下料操作，避免了工人从下模座上撬出金属件可能造成的金属件损伤问题，同时增加了设备操作的安全性，所述辅助机构分为两部分且分别设在上压板和下压板外侧，其包括定位杆和伸缩杆，该机构避免模具冲压时刚性接触导致损坏速度过快，同时能够对上压板与下压板之间进行缓冲和降噪保护，增加了装置的使用寿命。

技术研发人员：钟群,周神龙,但永红
受保护的技术使用者：鹏飞精密五金制品（无锡）有限公司
技术研发日：20220818
技术公布日：2024/1/13
