一种地毯加工废料处理设备的制作方法

本技术涉及废料处理设备，具体为一种地毯加工废料处理设备。

背景技术：

1、目前，为满足广大消费者的需求，在地毯生产的过程中常常需要将长条的地毯切割成不同规格的方块地毯，且在修边工序仍存有地毯废料，需工作人员前往各个工位进行统一处理。

2、本申请在现有技术下进行改进，现有技术中，现有的一些地毯加工废料处理设备在使用时不具有地毯废料压实的功能，地毯废料过于蓬松会导致处理箱的存货量下降，处理箱装的地毯废料较少，会增加工作人员往返次数，影响使用，其次，现有的处理箱的箱门在使用时是锁在箱体上的，每次取出处理箱内的地毯废料时需要使用钥匙开锁打开箱门，接着取出箱体内的废料，每次打开箱门时比较麻烦，影响使用。

技术实现思路

1、本实用新型的目的在于提供一种地毯加工废料处理设备，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种地毯加工废料处理设备，包括处理箱，所述处理箱的两侧下端均通过铰链活动安装有活动板，所述活动板的顶部设置有限位组件，所述处理箱的内部固定设置有固定板，所述固定板的内部设置有压实组件。

3、作为本实用新型进一步的方案：所述压实组件包括正反电机，且正反电机固定安装在所述固定板的内部，所述正反电机的输出端固定套接有第二齿盘，所述第二齿盘的顶部啮合连接有第一齿盘，所述第一齿盘的内部固定连接有螺纹套筒，所述螺纹套筒的两侧均螺纹连接有螺杆，两组所述螺杆相互远离的一侧均固定连接有压实板。

4、作为本实用新型进一步的方案：两组所述压实板相互靠近的一侧均开设有限位槽，所述限位槽的内部滑动连接有限位杆，且限位杆与压实板固定连接，所述限位杆的顶部和底部均开设有限位滑槽，所述限位滑槽的内部滑动连接有限位滑块，且限位滑块与限位杆固定连接。

5、作为本实用新型进一步的方案：所述限位组件包括安装板，且安装板的底部与所述活动板的顶部固定连接，所述安装板的顶部固定连接有限位套筒，所述限位套筒的表面贯穿连接有定位杆，且定位杆的下端贯穿安装板并延伸至安装板的底部，所述定位杆的底部开设有限位孔，且限位孔与定位杆活动连接。

6、作为本实用新型进一步的方案：所述定位杆的顶部固定连接有拉板，所述定位杆的中端外壁固定连接有阻挡板，所述阻挡板的顶部固定连接有弹簧。

7、作为本实用新型进一步的方案：所述处理箱的上表面贯穿开设有进料口，且进料口的数量为两个，所述进料口的上端内部螺纹连接有限位盖。

8、作为本实用新型进一步的方案：所述处理箱底部的两侧均固定连接有防滑块，且防滑块的数量为六个。

9、与现有技术相比，本实用新型的有益效果是：该地毯加工废料处理设备，具有以下优点：

10、（1）通过设置的有进料口、限位盖和压实组件，先将该处理设备放在移动平车上，接着利用移动平车将该处理设备转运至合适位置，并通过进料口往处理箱内添加地毯废料，在添加适量的地毯废料后，能够利用正反电机的输出端带动第二齿盘旋转，第二齿盘旋转通过第一齿盘带动螺纹套筒旋转，螺纹套筒带动两组螺杆沿相互远离的方向移动，两组螺杆移动带动压实板移动，从而对处理箱的地毯废料进行压实，压实完成后，能够利用正反电机的输出端带动第二齿盘反向转动，最终带动压实板回复至初始位置，接着通过进料口再次向处理箱内添加地毯废料，接着利用压实组件再次对地毯废料进行压实，通过对地毯废料进行反复压实，不仅可以有效提高处理箱装载地毯废料量，而且可以减少工作人员的往返次数，解决了现有的在使用时不具有地毯废料压实的功能，地毯废料过于蓬松会导致处理箱的存货量下降，处理箱装的地毯废料较少，会增加工作人员往返次数，影响使用的问题；

11、（2）通过设置的有限位组件，当需要取出处理箱内被压实后的地毯废料时，通过向上拉动拉板，拉板受力带动定位杆移动，直至定位杆的下端从限位孔内脱离，接着配合活动板与处理箱之间的铰链，可以使得活动板旋转，当活动板旋转至水平位置时，从而便于工作人员将处理箱内压实后的地毯废料取出，取出完成后，反向转动活动板，当活动板贴合处理箱的外壁时，接着松开拉板，此时能够利用弹簧的弹性，带动定位杆的下端再次插入限位孔内，从而对活动板进行固定，从而达到便于取出压实后地毯废料的目的，解决了现有的处理箱的箱门在使用时是锁在箱体上的，每次取出处理箱内的地毯废料时需要使用钥匙开锁打开箱门，接着取出箱体内的废料，每次打开箱门时比较麻烦，影响使用的问题。

技术特征：

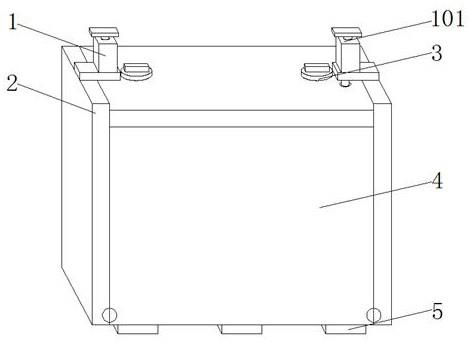

1.一种地毯加工废料处理设备，包括处理箱（4），其特征在于：所述处理箱（4）的两侧下端均通过铰链活动安装有活动板（2），所述活动板（2）的顶部设置有限位组件（1），所述处理箱（4）的内部固定设置有固定板（7），所述固定板（7）的内部设置有压实组件（8）。

2.根据权利要求1所述的一种地毯加工废料处理设备，其特征在于：所述压实组件（8）包括正反电机（810），且正反电机（810）固定安装在所述固定板（7）的内部，所述正反电机（810）的输出端固定套接有第二齿盘（807），所述第二齿盘（807）的顶部啮合连接有第一齿盘（805），所述第一齿盘（805）的内部固定连接有螺纹套筒（806），所述螺纹套筒（806）的两侧均螺纹连接有螺杆（809），两组所述螺杆（809）相互远离的一侧均固定连接有压实板（808）。

3.根据权利要求2所述的一种地毯加工废料处理设备，其特征在于：两组所述压实板（808）相互靠近的一侧均开设有限位槽（802），所述限位槽（802）的内部滑动连接有限位杆（804），且限位杆（804）与压实板（808）固定连接，所述限位杆（804）的顶部和底部均开设有限位滑槽（801），所述限位滑槽（801）的内部滑动连接有限位滑块（803），且限位滑块（803）与限位杆（804）固定连接。

4.根据权利要求1所述的一种地毯加工废料处理设备，其特征在于：所述限位组件（1）包括安装板（103），且安装板（103）的底部与所述活动板（2）的顶部固定连接，所述安装板（103）的顶部固定连接有限位套筒（101），所述限位套筒（101）的表面贯穿连接有定位杆（104），且定位杆（104）的下端贯穿安装板（103）并延伸至安装板（103）的底部，所述定位杆（104）的底部开设有限位孔（107），且限位孔（107）与定位杆（104）活动连接。

5.根据权利要求4所述的一种地毯加工废料处理设备，其特征在于：所述定位杆（104）的顶部固定连接有拉板（105），所述定位杆（104）的中端外壁固定连接有阻挡板（102），所述阻挡板（102）的顶部固定连接有弹簧（106）。

6.根据权利要求1所述的一种地毯加工废料处理设备，其特征在于：所述处理箱（4）的上表面贯穿开设有进料口（6），且进料口（6）的数量为两个，所述进料口（6）的上端内部螺纹连接有限位盖（3）。

7.根据权利要求1所述的一种地毯加工废料处理设备，其特征在于：所述处理箱（4）底部的两侧均固定连接有防滑块（5），且防滑块（5）的数量为六个。

技术总结
本技术公开了一种地毯加工废料处理设备，包括处理箱，处理箱的两侧下端均通过铰链活动安装有活动板，活动板的顶部设置有限位组件，处理箱的内部固定设置有固定板，固定板的内部设置有压实组件。本技术通过设置的有进料口、限位盖和压实组件，先将该处理设备放在移动平车上，接着利用移动平车将该处理设备转运至合适位置，并通过进料口往处理箱内添加地毯废料，在添加适量的地毯废料后，能够利用正反电机的输出端带动第二齿盘旋转，第二齿盘旋转通过第一齿盘带动螺纹套筒旋转，螺纹套筒带动两组螺杆沿相互远离的方向移动，两组螺杆移动带动压实板移动，从而对处理箱的地毯废料进行压实。

技术研发人员：苏友法
受保护的技术使用者：山东金诚土工材料有限公司
技术研发日：20221111
技术公布日：2024/1/13
