一种金属板材用距离可调节切割机的制作方法

本技术涉及金属板材，尤其涉及一种金属板材用距离可调节切割机。

背景技术：

1、板材是做成标准大小的扁平矩形建筑材料板，应用于建筑行业，用来作墙壁、天花板或地板的构件。也多指锻造、轧制或铸造而成的金属板。划分为薄板、中板、厚板、特厚板、通常做成标准大小的扁平矩形建筑材料板。

2、随着现代机械加工业地发展，对切割的质量、精度要求的不断提高，对提高生产效率、降低生产成本自动切割功能的要求也在提升。数控切割机的发展必须要适应现代机械加工业发展的要求。切割机分为火焰切割机、等离子切割机、激光切割机、水切割等。

3、现有市面上的金属板材切割机在工作使用中存在，装置的功能化不强，不方便将金属板材切割成不同的尺寸，并且装置的工作效率比较低下，需要耗费较多的人力。

4、因此，有必要提供一种金属板材用距离可调节切割机解决上述问题。

技术实现思路

1、本实用新型一种金属板材用距离可调节切割机，解决了装置的功能化不强，不方便将金属板材切割成不同的尺寸，并且装置的工作效率比较低下，需要耗费较多人力的问题。

2、为解决上述技术问题，本实用新型提供的一种金属板材用距离可调节切割机，包括支架，所述支架的底部焊接有支撑腿，且支撑腿的数量为四个，所述支架的外壁两侧通过螺栓固定安装有钢制外壳，所述钢制外壳的外壁右侧固定安装有第一垫板，所述第一垫板的顶部固定有第一旋轴电机，所述钢制外壳的外壁卡合安装有第一轴承，且第一轴承的数量为两个，所述钢制外壳的内部通过第一轴承转动连接有第一丝杆，且第一丝杆的一端与第一旋轴电机的输出轴键槽连接，所述第一丝杆的外部螺纹连接有滑块，所述滑块的底部竖直固定有伸缩杆，所述伸缩杆的底部固定连接有切割组件。

3、优选的，所述切割组件包括固定于伸缩杆末端左侧的电机保护壳，所述电机保护壳的内部安装有切割电机，所述伸缩杆的末端右侧转动连接有切割刀，且切割刀的转动轴与切割电机的输出轴键槽连接。

4、优选的，所述支架的外壁右侧固定安装有第二垫板，所述第二垫板的顶部固定有第一传送电机，所述支架的外壁两侧卡合安装有滚柱轴承，且滚柱轴承的数量为八个，所述支架的内部通过滚柱轴承转动连接有第一滚柱，且第一滚柱的一端与第一传送电机的输出轴键槽连接，所述支架的内部通过滚柱轴承转动连接有第二滚柱，所述第一滚柱与第二滚柱的外表面套设有第一传送带。

5、优选的，所述支架的外壁右侧固定安装有第三垫板，所述第三垫板的顶部固定有第二传送电机，所述支架的内部通过滚柱轴承转动连接有第三滚柱，且第三滚柱的一端与第二传送电机的输出轴键槽连接，所述支架的内部通过滚柱轴承转动连接有第四滚柱，所述第三滚柱与第四滚柱的外表面套设有第二传送带。

6、优选的，所述支架的外壁左侧固定安装有第四垫板，所述第四垫板的顶部固定有第二旋轴电机，所述支架的中间部位开设有丝杆槽，所述支架的外壁两侧均卡合安装有第二轴承，且第二轴承的数量为两个，所述丝杆槽的内部通过两个所述第二轴承转动连接有第二丝杆，所述第二丝杆的一端与第二旋轴电机的输出轴键槽连接。

7、优选的，所述第二丝杆的外部螺纹连接有滑杆，且滑杆的数量为两个，所述支架的中间部位且位于丝杆槽的两侧均开设有卡块槽，所述滑杆的两端焊接有板材卡块，且板材卡块的数量为四个，所述板材卡块与卡块槽之间滑动连接，所述第二丝杆从中间位置向两侧延伸分别开设有正、反螺牙。

8、与相关技术相比较，本实用新型提供的一种金属板材用距离可调节切割机具有如下有益效果：

9、对本装置设置有旋轴电机带动丝杆旋转，将轴的旋转运动转换成滑块的水平横移，滑块带动伸缩杆以及伸缩杆末端的切割组件，使得使用者只需控制电机，就可以调节切割组件位置，并以此来生产出不同尺寸的金属板材，而且机构还设置了传送组件，利用电机驱动滚柱及传送带，以此运送板材至待机处进行切割，大大提高了生产效率，缩减了人力成本。

技术特征：

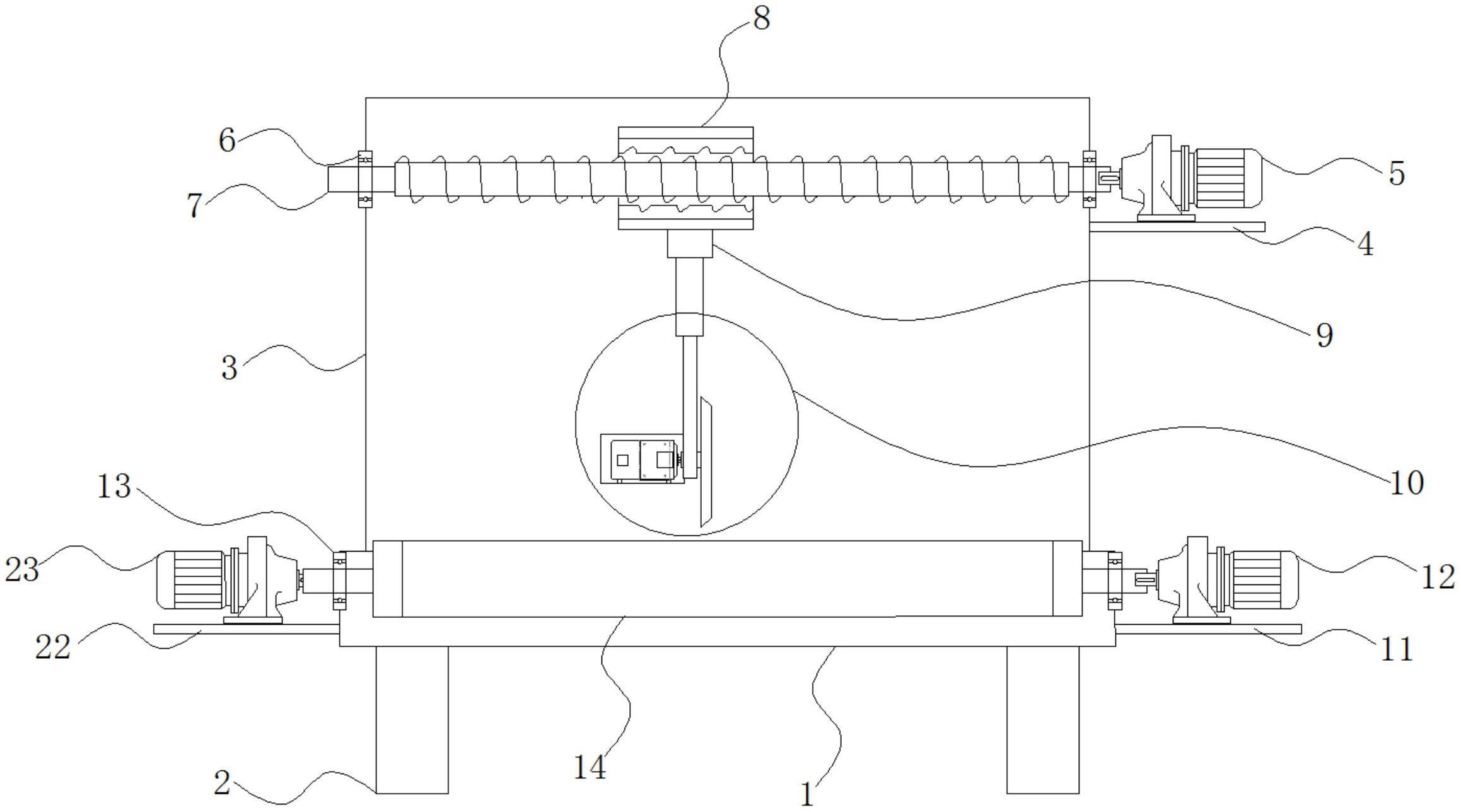

1.一种金属板材用距离可调节切割机，包括支架(1)，其特征在于：所述支架(1)的底部焊接有支撑腿(2)，且支撑腿(2)的数量为四个，所述支架(1)的外壁两侧通过螺栓固定安装有钢制外壳(3)，所述钢制外壳(3)的外壁右侧固定安装有第一垫板(4)，所述第一垫板(4)的顶部固定有第一旋轴电机(5)，所述钢制外壳(3)的外壁卡合安装有第一轴承(6)，且第一轴承(6)的数量为两个，所述钢制外壳(3)的内部通过第一轴承(6)转动连接有第一丝杆(7)，且第一丝杆(7)的一端与第一旋轴电机(5)的输出轴键槽连接，所述第一丝杆(7)的外部螺纹连接有滑块(8)，所述滑块(8)的底部竖直固定有伸缩杆(9)，所述伸缩杆(9)的底部固定连接有切割组件(10)。

2.根据权利要求1所述的一种金属板材用距离可调节切割机，其特征在于，所述切割组件(10)包括固定于伸缩杆(9)末端左侧的电机保护壳(101)，所述电机保护壳(101)的内部安装有切割电机(102)，所述伸缩杆(9)的末端右侧转动连接有切割刀(103)，且切割刀(103)的转动轴与切割电机(102)的输出轴键槽连接。

3.根据权利要求2所述的一种金属板材用距离可调节切割机，其特征在于，所述支架(1)的外壁右侧固定安装有第二垫板(11)，所述第二垫板(11)的顶部固定有第一传送电机(12)，所述支架(1)的外壁两侧卡合安装有滚柱轴承(13)，且滚柱轴承(13)的数量为八个，所述支架(1)的内部通过滚柱轴承(13)转动连接有第一滚柱(14)，且第一滚柱(14)的一端与第一传送电机(12)的输出轴键槽连接，所述支架(1)的内部通过滚柱轴承(13)转动连接有第二滚柱(15)，所述第一滚柱(14)与第二滚柱(15)的外表面套设有第一传送带(16)。

4.根据权利要求3所述的一种金属板材用距离可调节切割机，其特征在于，所述支架(1)的外壁右侧固定安装有第三垫板(17)，所述第三垫板(17)的顶部固定有第二传送电机(18)，所述支架(1)的内部通过滚柱轴承(13)转动连接有第三滚柱(19)，且第三滚柱(19)的一端与第二传送电机(18)的输出轴键槽连接，所述支架(1)的内部通过滚柱轴承(13)转动连接有第四滚柱(20)，所述第三滚柱(19)与第四滚柱(20)的外表面套设有第二传送带(21)。

5.根据权利要求4所述的一种金属板材用距离可调节切割机，其特征在于，所述支架(1)的外壁左侧固定安装有第四垫板(22)，所述第四垫板(22)的顶部固定有第二旋轴电机(23)，所述支架(1)的中间部位开设有丝杆槽(24)，所述支架(1)的外壁两侧均卡合安装有第二轴承(25)，且第二轴承(25)的数量为两个，所述丝杆槽(24)的内部通过两个所述第二轴承(25)转动连接有第二丝杆(26)，所述第二丝杆(26)的一端与第二旋轴电机(23)的输出轴键槽连接。

6.根据权利要求5所述的一种金属板材用距离可调节切割机，其特征在于，所述第二丝杆(26)的外部螺纹连接有滑杆(29)，且滑杆(29)的数量为两个，所述支架(1)的中间部位且位于丝杆槽(24)的两侧均开设有卡块槽(27)，所述滑杆(29)的两端焊接有板材卡块(28)，且板材卡块(28)的数量为四个，所述板材卡块(28)与卡块槽(27)之间滑动连接，所述第二丝杆(26)从中间位置向两侧延伸分别开设有正、反螺牙。

技术总结
本技术提供一种金属板材用距离可调节切割机。包括支架，所述支架的底部焊接有支撑腿，且支撑腿的数量为四个，所述支架的外壁两侧通过螺栓固定安装有钢制外壳，所述钢制外壳的外壁右侧固定安装有第一垫板，所述第一垫板的顶部固定有第一旋轴电机。本技术提供一种金属板材用距离可调节切割机，本机构设置有第一旋轴电机的输出轴旋转驱动第一丝杆，使得滑块可以进行水平横移，从而带动伸缩杆末端的切割组件水平横移，来实现调节切割距离，将金属板材处理成不同尺寸的效果。本机构还设置有第二旋轴电机带动第二丝杆旋转，使得滑杆得以带动板材卡块对金属板材进行夹持，达到将不同规格的金属板材都能平稳固定的效果。

技术研发人员：冯延审,谷洪涛,张仁杰
受保护的技术使用者：青岛光谷激光技术发展有限公司
技术研发日：20221124
技术公布日：2024/1/11
