一种带有皮带纠偏结构的助卷器的制作方法

本技术涉及皮带助卷器，具体涉及一种带有皮带纠偏结构的助卷器。

背景技术：

1、助卷器是冷轧带钢设备中的主要设备之一，助卷器主要是由助框架、主摆臂组件、涨紧臂组件、上臂组件、下臂组件以及皮带组成，对于厚度比较薄的钢带，扇形板带钳口的结构设计在实际生产中表现不佳，过薄的带钢前端不易引进钳口缝隙，也不容易夹紧，因此使用助卷器将带钢前端压在无钳口设计的卷筒表面帮助带钢收卷，近年来，为提高生产率，减少带钢夹持在钳口装置上的辅助时间，亦采用助卷器助卷。

2、专利公开号为cn215844951u的专利中公开了冷轧带钢生产线下线钢卷后续拉矫切边机组助卷器，涉及助卷设备技术领域，解决了助卷器卷曲厚钢带的问题，该助卷器包括下抱架、上抱架和皮带，所述下抱架和上抱架上均连接有皮带，皮带上设置有张紧机构，所述支承板的一端通过销轴旋转连接有摆动液压缸，所述摆动液压缸的端部铰接有连杆机构，所述连杆机构通过回转轴连接有活动压辊。能够在助卷器包角不够的情况下，将带钢有效的缠绕在卷取机卷筒上，提高带钢成品率和生产效率，缩减原料用量，降低成本。

3、但是，上述方案在将带钢有效的缠绕在卷取机卷筒的同时，并没有设置针对皮带的纠偏机构，皮带在运行工作的过程中，易偏离皮带助卷器的中心线，皮带跑偏比较严重的情况下会由中心线跑偏至辊子边缘，不仅有可能造成皮带的受损，也可能会导致皮带助卷器无法正常工作，甚至停机，同时导致带钢跑偏，造成塔卷，因此，提出一种带有皮带纠偏结构的助卷器。

技术实现思路

1、本实用新型的目的在于提供一种带有皮带纠偏结构的助卷器，解决以下技术问题：

2、皮带在运行工作的过程中，易偏离皮带助卷器的中心线，皮带跑偏比较严重的情况下会由中心线跑偏至辊子边缘，不仅有可能造成皮带的受损，也可能会导致皮带助卷器无法正常工作，甚至停机，同时导致带钢跑偏，造成塔卷，因此，提出一种带有皮带纠偏结构的助卷器。

3、本实用新型的目的可以通过以下技术方案实现：

4、一种带有皮带纠偏结构的助卷器，包括助卷器框架，所述助卷器框架上转动安装有多个第一导向轮和第二导向轮，所述助卷器框架上设置有张紧机构和皮带主体，所述皮带主体依次经过第一导向轮、第二导向轮和张紧机构，所述助卷器框架上设置有纠偏装置，所述纠偏装置包括尼龙轮，所述尼龙轮设置为两个，两个所述尼龙轮均转动安装在助卷器框架上，两个所述尼龙轮上均开设有径向凹槽，所述皮带主体的两侧分别位于两个径向凹槽内，两个所述尼龙轮相对于皮带主体对称设置。

5、作为本实用新型进一步的方案：所述助卷器框架上固定安装有固定座，所述固定座上固定安装有安装座，所述尼龙轮转动安装在安装座上。

6、作为本实用新型进一步的方案：所述安装座上固定安装有安装轴，所述尼龙轮转动套设在安装轴外。

7、作为本实用新型进一步的方案：所述固定座通过螺栓固定安装在助卷器框架上，所述安装座也通过螺栓固定安装在固定座上。

8、作为本实用新型进一步的方案：所述尼龙轮通过深沟球轴承转动套设在安装轴上。

9、本实用新型的有益效果：

10、本实用新型，通过在助卷器框架适合位置处对称安装两个尼龙轮，使得尼龙轮的径向凹槽将皮带主体对称装入，当皮带主体进行高速转动时，当横向侧滑力大于皮带主体与第一导向轮和第二导向轮外表面之间的摩擦力时，皮带主体产生跑偏，会对位于偏移侧的尼龙轮施加径向力，通过两侧设置的尼龙轮对皮带主体会皮带主体产生反作用力，且对其进行限位，减小皮带主体横向侧滑力，阻止皮带主体继续偏离，实现对皮带主体的位置进行纠正的目的，一定程度上减少了皮带主体发生偏移的可能性，进一步提高了皮带主体在使用时的位置稳定性。

技术特征：

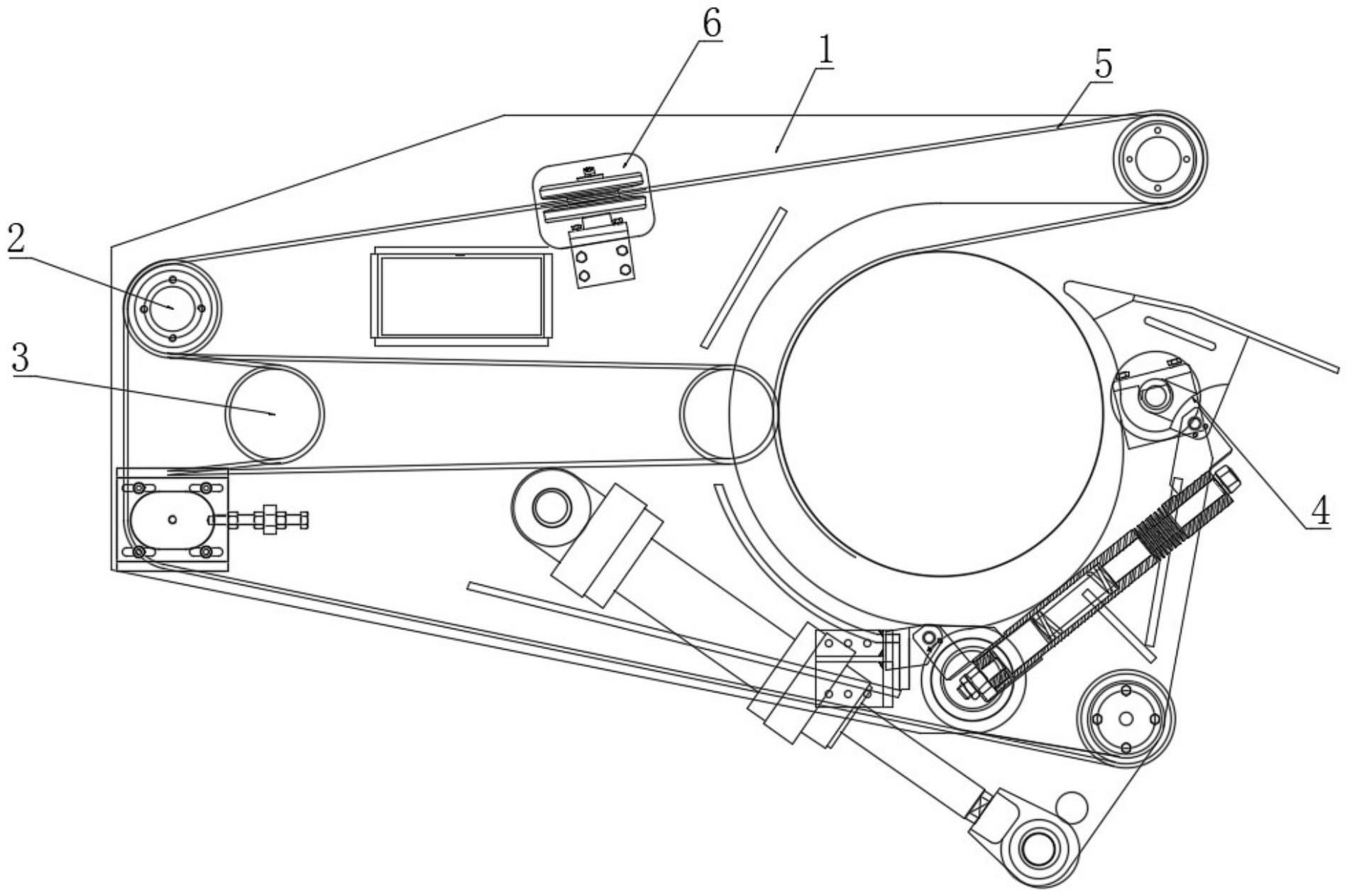

1.一种带有皮带纠偏结构的助卷器，其特征在于，包括助卷器框架(1)，所述助卷器框架(1)上转动安装有多个第一导向轮(2)和第二导向轮(3)，所述助卷器框架(1)上设置有张紧机构(4)和皮带主体(5)，所述皮带主体(5)依次经过第一导向轮(2)、第二导向轮(3)和张紧机构(4)，所述助卷器框架(1)上设置有纠偏装置(6)，所述纠偏装置(6)包括尼龙轮(61)，所述尼龙轮(61)设置为两个，两个所述尼龙轮(61)均转动安装在助卷器框架(1)上，两个所述尼龙轮(61)上均开设有径向凹槽(62)，所述皮带主体(5)的两侧分别位于两个径向凹槽(62)内，两个所述尼龙轮(61)相对于皮带主体(5)对称设置。

2.根据权利要求1所述的一种带有皮带纠偏结构的助卷器，其特征在于，所述助卷器框架(1)上固定安装有固定座(65)，所述固定座(65)上固定安装有安装座(67)，所述尼龙轮(61)转动安装在安装座(67)上。

3.根据权利要求2所述的一种带有皮带纠偏结构的助卷器，其特征在于，所述安装座(67)上固定安装有安装轴(63)，所述尼龙轮(61)转动套设在安装轴(63)外。

4.根据权利要求2所述的一种带有皮带纠偏结构的助卷器，其特征在于，所述固定座(65)通过螺栓(66)固定安装在助卷器框架(1)上，所述安装座(67)也通过螺栓(66)固定安装在固定座(65)上。

5.根据权利要求3所述的一种带有皮带纠偏结构的助卷器，其特征在于，所述尼龙轮(61)通过深沟球轴承(64)转动套设在安装轴(63)上。

技术总结
本技术公开了一种带有皮带纠偏结构的助卷器，涉及皮带助卷器技术领域，所述助卷器框架上设置有纠偏装置，所述纠偏装置包括尼龙轮，所述尼龙轮设置为两个，两个所述尼龙轮均转动安装在助卷器框架上，两个所述尼龙轮上均开设有径向凹槽，所述皮带主体的两侧分别位于两个径向凹槽内，通过两侧设置的尼龙轮对皮带主体会皮带主体产生反作用力，且对其进行限位，减小皮带主体横向侧滑力，阻止皮带主体继续偏离，解决了皮带在运行工作的过程中，易偏离皮带助卷器的中心线，皮带跑偏比较严重的情况下会由中心线跑偏至辊子边缘，不仅有可能造成皮带的受损，也可能会导致皮带助卷器无法正常工作的问题。

技术研发人员：高宗锴
受保护的技术使用者：马鞍山北光冶金机械有限责任公司
技术研发日：20221125
技术公布日：2024/1/13
