一种废屑清理机构的制作方法

本技术涉及废屑清理，具体涉及一种废屑清理机构。

背景技术：

1、在工厂对工件加工的过程中，会产生大量的碎屑，这些碎屑留存在钻床上会影响钻床对工件的加工，因此工作人员会利用废屑清理设备对废屑进行清理。

2、例如公开号为cn215029974u的中国专利，其中提到了一种清理铁屑废料装置，该专利通过铁屑收集箱一侧安装的吸附安装头、吸附软管、吸附头和毛刷，在经过吸附安装头、吸附软管、吸附头和毛刷相互配合，不仅可以将铁屑废料进行吸附，还可以提高效率，省时省力，并通过铁屑收集箱内壁安装的挡尘导气板与导料板，可以方便收集铁屑废料，在经过铁屑收集箱内部安装的过滤罩与电磁铁，可以将铁屑吸入方便清理，但是该方案在实际运用的过程中，由于采用风力对碎屑进行收集清理，可能会造成碎屑被风吹至工作人员的身体表面造成浪费，为此我们提出了一种废屑清理机构。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种废屑清理机构，解决了采用风力对碎屑进行收集清理，可能会造成碎屑被风吹至工作人员的身体表面造成浪费的问题。

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：

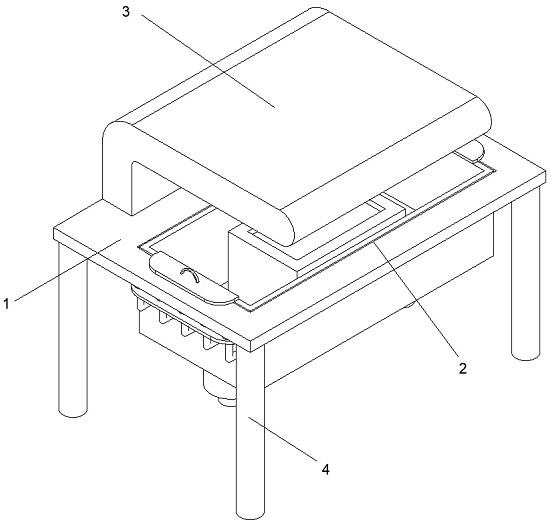

3、一种废屑清理机构，包括：固定板，所述固定板的顶面固定安装有定位块，所述固定板的顶面开设有安装口，所述安装口的内壁活动安装有蓄水箱，所述固定板的底面固定安装有若干个支撑杆；清理组件，所述清理组件设置在所述蓄水箱的内部，用于清理在开钻的过程中产生的碎屑。

4、通过采用上述技术方案，通过设置安装口，安装口的底面可以安装钻孔的设备，进而可以对工件进行钻孔开孔。

5、较佳的，所述清理组件包括：工作台，所述工作台固定安装在所述蓄水箱的内部底面，所述蓄水箱的内部底面开设有两个定位孔，所述定位孔的内圆壁面固定套设有固定管，所述固定管的外圆壁面螺纹连接有螺纹管，所述螺纹管的底端固定安装有存放罐，所述存放罐的顶面开设有进料孔，所述进料孔与所述螺纹管的位置相对应，所述存放罐的内部底面开设有连接孔，所述连接孔的内圆壁面固定套设有过滤块。

6、通过采用上述技术方案，通过设置蓄水箱，蓄水箱的内部可以存放大量的水，直至将工作台被淹没，利用水降低钻床在工作时的温度，同时避免在钻孔时产生的火星迸射到工作人员的衣物上，通过设置工作台，工作台的顶面可以放置待加工的工件，从而为工件提供安装存放的位置，通过设置定位孔，定位孔可以将蓄水箱内部的水排放出去，从而带动水中的碎屑排放出去，通过设置固定管，固定管可以连接蓄水箱以及存放罐的内部空间，使得蓄水箱内部的水进入存放罐的内部，通过设置过滤块，过滤块可以在将蓄水箱内部的废水排出时将水中的碎屑和水分离，从而完成了对碎屑的清理。

7、较佳的，所述蓄水箱的顶面固定安装有固定块，所述固定块的顶面固定安装有把手。

8、通过采用上述技术方案，通过设置固定块，固定块可以在蓄水箱存放在安装口的内部时，利用自身突出蓄水箱的部分将蓄水箱卡接固定在安装口的内部。

9、较佳的，所述蓄水箱的两侧分别开设有若干个固定孔，所述蓄水箱的两侧分别设置有若干个气泵，所述气泵排气管的外圆壁面与所述固定孔的内圆壁面固定套设。

10、通过采用上述技术方案，通过设置气泵，气泵可以在启动后将外部环境中的空气抽出并输送进蓄水箱的内部，利用气体在输送时产生的气泡搅动蓄水箱内部的水流活动，从而带动搅动的水流冲刷工作台的顶面，避免碎屑在工作台的顶面堆积。

11、较佳的，所述蓄水箱的两侧分别固定安装有连接块，所述连接块的顶面开设有若干个套接孔，所述气泵排气管的外圆壁面与所述套接孔的内圆壁面固定套设。

12、通过采用上述技术方案，通过设置连接块，连接块可以为气泵提供安装位置，固定了气泵在蓄水箱两侧的位置，增加了气泵在工作时的稳定性。

13、较佳的，所述工作台的顶面开设有存放槽。

14、通过采用上述技术方案，通过设置存放槽，存放槽可以将工件的稳定在工作台的顶面，避免在对工件加工的过程中工件从工作台的顶面滑落。

15、综上所述，本实用新型主要具有以下有益效果：

16、通过设置蓄水箱，蓄水箱的内部可以存放大量的水，直至将工作台被淹没，利用水降低钻床在工作时的温度，同时避免在钻孔时产生的火星迸射到工作人员的衣物上，通过设置工作台，工作台的顶面可以放置待加工的工件，从而为工件提供安装存放的位置，通过设置定位孔，定位孔可以将蓄水箱内部的水排放出去，从而带动水中的碎屑排放出去，通过设置固定管，固定管可以连接蓄水箱以及存放罐的内部空间，使得蓄水箱内部的水进入存放罐的内部，通过设置过滤块，过滤块可以在将蓄水箱内部的废水排出时将水中的碎屑和水分离，从而完成了对碎屑的清理，利用水体对碎屑的吸附力，避免碎屑到处迸溅。

17、通过设置固定块，固定块可以在蓄水箱存放在安装口的内部时，利用自身突出蓄水箱的部分将蓄水箱卡接固定在安装口的内部，通过设置气泵，气泵可以在启动后将外部环境中的空气抽出并输送进蓄水箱的内部，利用气体在输送时产生的气泡搅动蓄水箱内部的水流活动，从而带动搅动的水流冲刷工作台的顶面，避免碎屑在工作台的顶面堆积，通过设置连接块，连接块可以为气泵提供安装位置，固定了气泵在蓄水箱两侧的位置，增加了气泵在工作时的稳定性。

技术特征：

1.一种废屑清理机构，其特征在于，包括：

2.根据权利要求1所述的一种废屑清理机构，其特征在于，所述清理组件包括：

3.根据权利要求1所述的一种废屑清理机构，其特征在于，所述蓄水箱（5）的顶面固定安装有固定块（8），所述固定块（8）的顶面固定安装有把手（9）。

4.根据权利要求1所述的一种废屑清理机构，其特征在于，所述蓄水箱（5）的两侧分别开设有若干个固定孔（13），所述蓄水箱（5）的两侧分别设置有若干个气泵（12），所述气泵（12）排气管的外圆壁面与所述固定孔（13）的内圆壁面固定套设。

5.根据权利要求4所述的一种废屑清理机构，其特征在于，所述蓄水箱（5）的两侧分别固定安装有连接块（10），所述连接块（10）的顶面开设有若干个套接孔（11），所述气泵（12）排气管的外圆壁面与所述套接孔（11）的内圆壁面固定套设。

6.根据权利要求2所述的一种废屑清理机构，其特征在于，所述工作台（6）的顶面开设有存放槽（7）。

技术总结
本技术公开了一种废屑清理机构，其技术方案要点是：包括固定板，所述固定板的顶面固定安装有定位块，所述固定板的顶面开设有安装口，所述安装口的内壁活动安装有蓄水箱，所述固定板的底面固定安装有若干个支撑杆；清理组件，所述清理组件设置在所述蓄水箱的内部，用于清理在开钻的过程中产生的碎屑，通过设置蓄水箱，蓄水箱的内部可以存放大量的水，直至将工作台被淹没，利用水降低钻床在工作时的温度，同时避免在钻孔时产生的火星迸射到工作人员的衣物上，通过设置工作台，工作台的顶面可以放置待加工的工件，从而为工件提供安装存放的位置，通过设置定位孔，定位孔可以将蓄水箱内部的水排放出去，从而带动水中的碎屑排放出去。

技术研发人员：徐国金,胡玉美
受保护的技术使用者：安徽蓝盛电气股份有限公司
技术研发日：20221129
技术公布日：2024/1/13
