一种移动式顶板钻孔伸缩架的制作方法

本技术涉及顶板钻孔，具体为一种移动式顶板钻孔伸缩架。

背景技术：

1、房屋顶棚是现代室内装饰处理的重要部位，它是围成室内空间除墙体、地面以外的另一主要部分，它的装饰效果优劣，直接影响整个建筑空间的装饰效果。顶棚应兼具消音和防火的功能，同时还需安装照明、通风设备，现如今，在大型的办公楼、医院等公用建筑的装修过程中，通常采用悬吊式顶棚，即吊顶。在大面积的吊顶施工均采用吊杆与龙骨来固定装饰面板，为保证质量、安全，金属吊杆采用率相当高。因此，在吊顶作业中，顶板钻孔工作量总是很大，在顶板钻孔时，需要用到伸缩架来控制打孔机的升降。

2、现有的移动式顶板钻孔伸缩架在顶板钻孔工作时，工作人员需要仰头作业，钻孔产生的沙尘、粉末飘到工作人员的身上、头上，还很容易迷了工作人员的眼，从而降低了工作效率，因此需要对移动式顶板钻孔伸缩架进行设计改造，有效的防止其出现因钻孔产生的沙尘迷到工作人员的眼睛而导致工作人员的工作效率降低的现象。

技术实现思路

1、为解决上述背景技术中提出的问题，本实用新型的目的在于提供一种移动式顶板钻孔伸缩架，具备防止钻孔产生的沙尘迷到工作人员眼睛的优点，解决了现有的移动式顶板钻孔伸缩架在顶板钻孔工作时，工作人员需要仰头作业，钻孔产生的沙尘、粉末飘到工作人员的身上、头上，还很容易迷了工作人员的眼，从而降低了工作效率的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种移动式顶板钻孔伸缩架，包括底板，所述底板的四周均活动连接有滚轮，所述底板的内部活动连接有套筒，所述套筒的内部固定连接有螺套，所述螺套的内部螺纹连接有螺纹杆，所述套筒的底部固定连接有从动轮，所述底板的顶部固定连接有伺服电机，所述伺服电机的底部延伸至底板的下方并固定连接有主动轮，所述主动轮与从动轮之间通过同步带传动连接，所述螺纹杆的顶部固定连接有第一支撑板，所述第一支撑板的右侧活动连接有第二支撑板，所述第一支撑板的正面活动连接有滑轮，所述第二支撑板正面的底部固定连接有固定环，所述固定环的表面固定连接有钢丝绳，所述钢丝绳与滑轮活动连接，所述第二支撑板的右侧固定连接有钻孔机，所述底板的顶部固定连接有支撑柱，所述支撑柱的顶部固定连接有支撑架，所述支撑架的内部活动连接有收线滚筒，所述收线滚筒与钢丝绳活动连接，所述第一支撑板的左侧通过支撑杆固定连接有钢化玻璃板，所述钢化玻璃板的顶部固定连接有喷嘴，所述支撑柱的右侧固定连接有气泵，所述气泵与喷嘴通过管道连通，所述底板的顶部固定连接有限位柱，所述限位柱的内部活动连接有连杆，所述连杆与螺纹杆固定连接。

3、作为本实用新型优选的，所述底板的内部固定连接有轴承，所述轴承与套筒固定连接。

4、作为本实用新型优选的，所述收线滚筒的背面固定连接有把手。

5、作为本实用新型优选的，所述伺服电机的表面固定连接有防护罩。

6、作为本实用新型优选的，所述第一支撑板的左侧固定连接有收集槽。

7、与现有技术相比，本实用新型的有益效果如下：

8、1、本实用新型采用收线滚筒旋转带动钢丝绳，从而带动第二支撑板上下移动，进而带动钻孔机上下移动，使得操作者可以远距离操作钻孔机，从而可以有效的防止钻孔时产生的沙尘迷到操作者的眼睛，然后通过钢化玻璃板对部分沙尘进行阻挡，同时也不妨碍操作者贯穿钻孔机的工作情况，从而进一步的防止沙尘迷到操作者的眼睛，该装置具备防止钻孔产生的沙尘迷到工作人员眼睛的优点。

9、2、本实用新型通过轴承的设置，可以减小底板与套筒之间的摩擦力，从而方便了套筒的旋转。

技术特征：

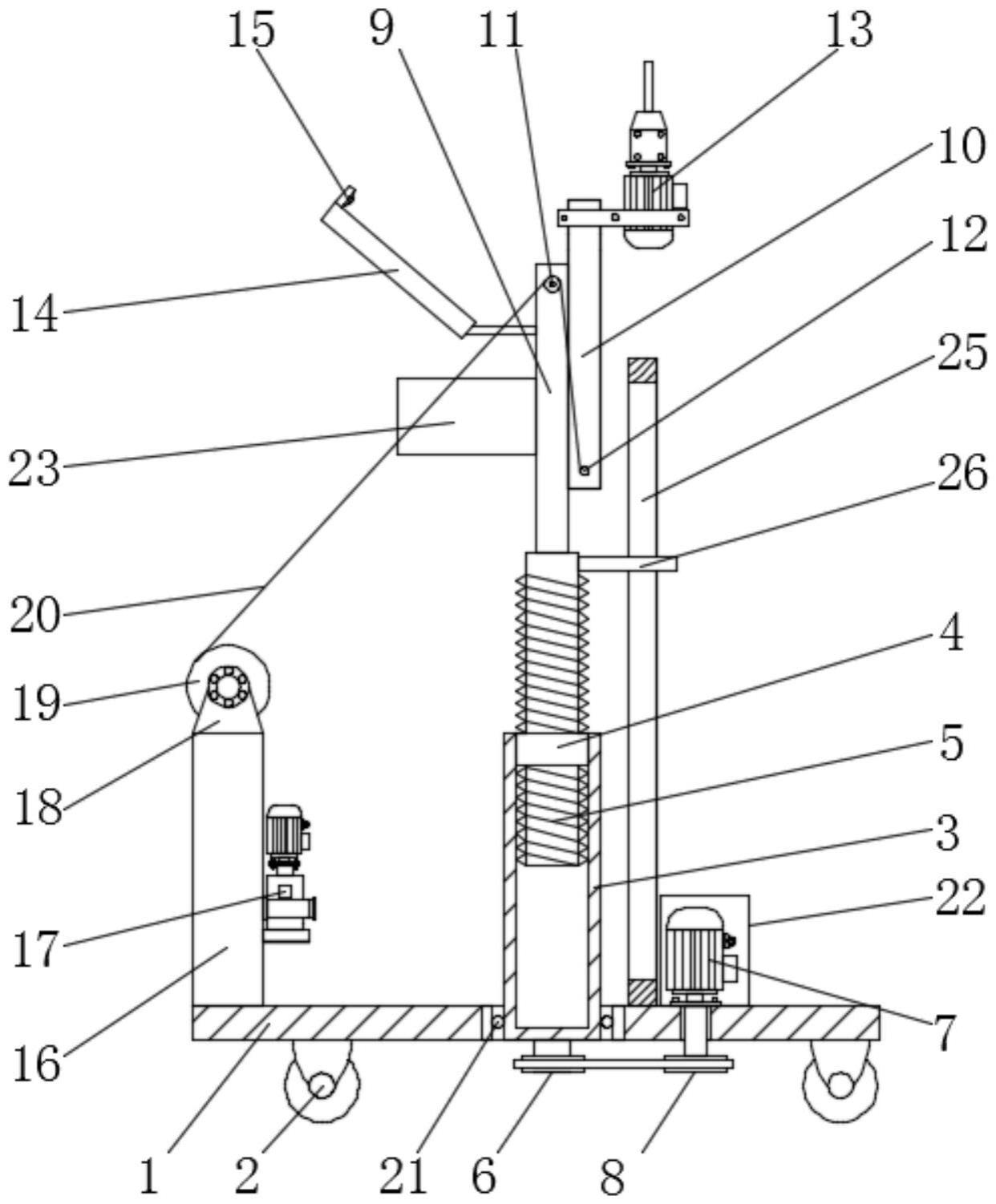

1.一种移动式顶板钻孔伸缩架，包括底板(1)，其特征在于：所述底板(1)的四周均活动连接有滚轮(2)，所述底板(1)的内部活动连接有套筒(3)，所述套筒(3)的内部固定连接有螺套(4)，所述螺套(4)的内部螺纹连接有螺纹杆(5)，所述套筒(3)的底部固定连接有从动轮(6)，所述底板(1)的顶部固定连接有伺服电机(7)，所述伺服电机(7)的底部延伸至底板(1)的下方并固定连接有主动轮(8)，所述螺纹杆(5)的顶部固定连接有第一支撑板(9)，所述第一支撑板(9)的右侧活动连接有第二支撑板(10)，所述第一支撑板(9)的正面活动连接有滑轮(11)，所述第二支撑板(10)正面的底部固定连接有固定环(12)，所述固定环(12)的表面固定连接有钢丝绳(20)，所述第二支撑板(10)的右侧固定连接有钻孔机(13)，所述底板(1)的顶部固定连接有支撑柱(16)，所述支撑柱(16)的顶部固定连接有支撑架(18)，所述支撑架(18)的内部活动连接有收线滚筒(19)，所述第一支撑板(9)的左侧通过支撑杆固定连接有钢化玻璃板(14)，所述钢化玻璃板(14)的顶部固定连接有喷嘴(15)，所述支撑柱(16)的右侧固定连接有气泵(17)，所述底板(1)的顶部固定连接有限位柱(25)，所述限位柱(25)的内部活动连接有连杆(26)，所述连杆(26)与螺纹杆(5)固定连接。

2.根据权利要求1所述的一种移动式顶板钻孔伸缩架，其特征在于：所述底板(1)的内部固定连接有轴承(21)，所述轴承(21)与套筒(3)固定连接。

3.根据权利要求1所述的一种移动式顶板钻孔伸缩架，其特征在于：所述收线滚筒(19)的背面固定连接有把手(24)。

4.根据权利要求1所述的一种移动式顶板钻孔伸缩架，其特征在于：所述伺服电机(7)的表面固定连接有防护罩(22)。

5.根据权利要求1所述的一种移动式顶板钻孔伸缩架，其特征在于：所述第一支撑板(9)的左侧固定连接有收集槽(23)。

技术总结
本技术公开了一种移动式顶板钻孔伸缩架，包括底板，所述底板的四周均活动连接有滚轮，所述底板的内部活动连接有套筒，所述套筒的内部固定连接有螺套，所述螺套的内部螺纹连接有螺纹杆，所述套筒的底部固定连接有从动轮。本技术采用收线滚筒旋转带动钢丝绳，从而带动第二支撑板上下移动，进而带动钻孔机上下移动，使得操作者可以远距离操作钻孔机，从而可以有效的防止钻孔时产生的沙尘迷到操作者的眼睛，然后通过钢化玻璃板对部分沙尘进行阻挡，同时也不妨碍操作者贯穿钻孔机的工作情况，从而进一步的防止沙尘迷到操作者的眼睛，该装置具备防止钻孔产生的沙尘迷到工作人员眼睛的优点。

技术研发人员：曲滨,曲炳阳,公顺
受保护的技术使用者：山东一源能源科技开发有限公司
技术研发日：20221219
技术公布日：2024/1/12
