一种产品平面度调节机构的制作方法

本技术涉及产品平面度调节领域，具体而言，涉及一种产品平面度调节机构。

背景技术：

1、目前，冲压行业内在产品的冲切工序中容易拉伤产品，导致冲压生产的产品在生产完成后会存在一定的变形，因此，工厂需要对变形的产品进行校正，现有的矫正方式为使用整形工位采用上下平压的方式整形，将产品压平，但是当模具放开后产品还会向原状恢复，整形效果不理想，所以这里设计生产了一种产品平面度调节机构，以便于解决上述问题。

技术实现思路

1、为了弥补以上不足，本实用新型提供了一种克服上述技术问题或至少部分地解决上述问题的一种产品平面度调节机构。

2、本实用新型是这样实现的：

3、本实用新型提供一种产品平面度调节机构，包括固定底座，所述固定底座的一端竖直安装有支撑板，所述支撑板上依次固定安装有下调节板和上调节板，所述下调节板和上调节板上分别均匀开设有螺纹孔，所述下调节板和上调节板上的螺纹孔内分别安装有调节组件。

4、在一个优选的方案中，所述调节组件包括调节螺纹杆和调节旋钮，所述调节螺纹杆螺纹安装在下调节板和上调节板上的螺纹孔内，所述调节螺纹杆的上端固定连接有调节旋钮。

5、在一个优选的方案中，所述调节旋钮为圆柱形块体，所述调节旋钮的上侧面开设有六边形凹槽。

6、在一个优选的方案中，所述调节螺纹杆的下端转动安装有轴承座，所述轴承座的下端固定连接有橡胶块。

7、在一个优选的方案中，所述下调节板的下表面和上调节板的上表面分别粘结有弹力胶层，所述弹力胶层上对应调节组件的位置开设有圆孔。

8、在一个优选的方案中，所述弹力胶层上位于圆孔的内侧壁均匀设置有第一防滑竖肋。

9、在一个优选的方案中，所述调节旋钮的外侧面固定套设有橡胶套，所述橡胶套的外侧面均匀设置有第二防滑竖肋。

10、本实用新型提供的一种产品平面度调节机构，其有益效果包括有：

11、1、在对产品进行调节时，通过转动调节旋钮便可驱动调节螺纹杆上下移动，根据产品的弯曲度调节对应调节螺纹杆的位置，便可对产品进行反向拉伸，使得产品调节后表面平整，通过设置弹力胶层，能够在调节旋钮转动完成后，利用弹力胶层对调节旋钮进行固定，避免调节旋钮随意转动，导致产品的平面度调节出现偏差。

技术特征：

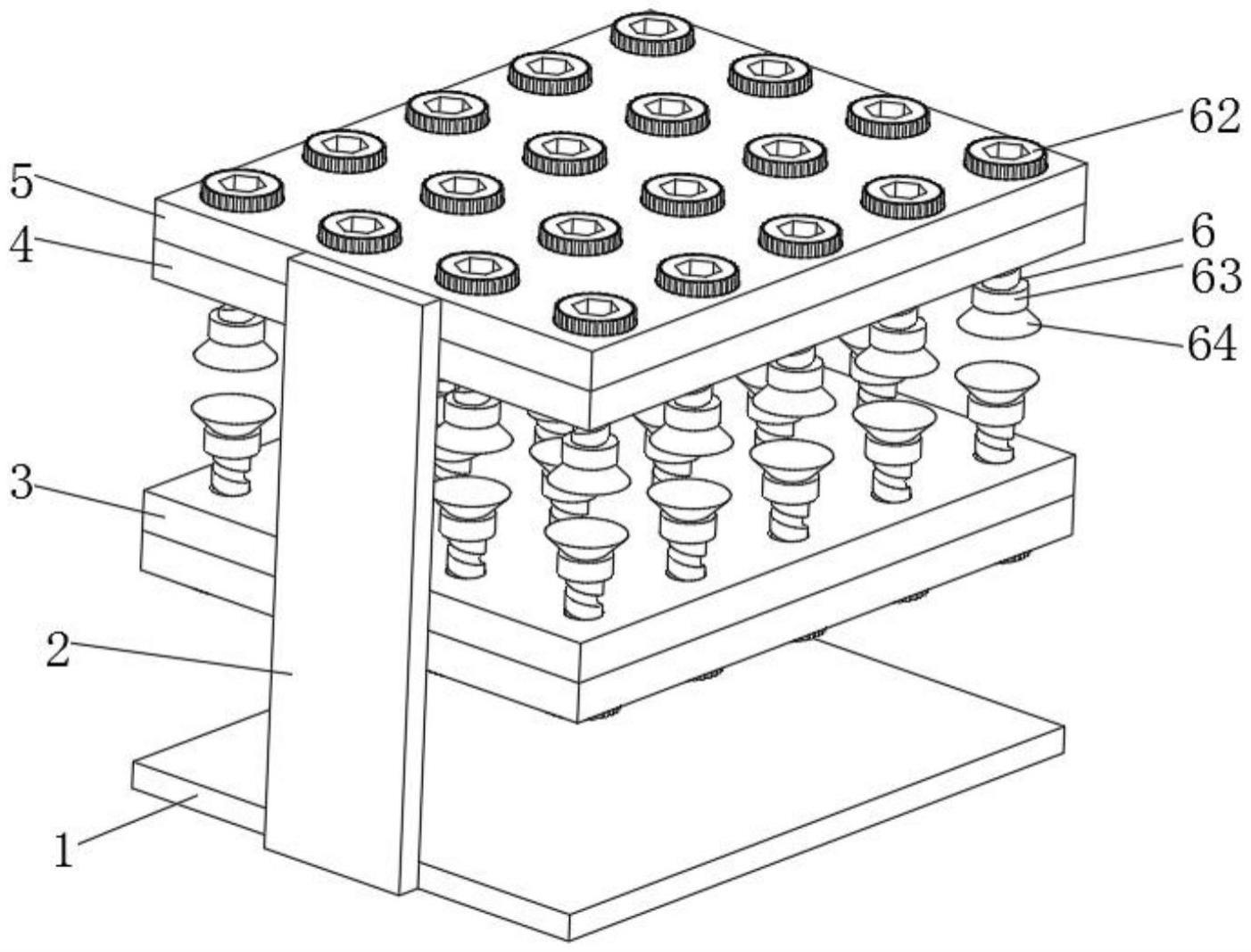

1.一种产品平面度调节机构，其特征在于，包括固定底座(1)，所述固定底座(1)的一端竖直安装有支撑板(2)，所述支撑板(2)上依次固定安装有下调节板(3)和上调节板(4)，所述下调节板(3)和上调节板(4)上分别均匀开设有螺纹孔，所述下调节板(3)和上调节板(4)上的螺纹孔内分别安装有调节组件(6)。

2.根据权利要求1所述的一种产品平面度调节机构，其特征在于，所述调节组件(6)包括调节螺纹杆(61)和调节旋钮(62)，所述调节螺纹杆(61)螺纹安装在下调节板(3)和上调节板(4)上的螺纹孔内，所述调节螺纹杆(61)的上端固定连接有调节旋钮(62)。

3.根据权利要求2所述的一种产品平面度调节机构，其特征在于，所述调节旋钮(62)为圆柱形块体，所述调节旋钮(62)的上侧面开设有六边形凹槽。

4.根据权利要求2所述的一种产品平面度调节机构，其特征在于，所述调节螺纹杆(61)的下端转动安装有轴承座(63)，所述轴承座(63)的下端固定连接有橡胶块(64)。

5.根据权利要求2所述的一种产品平面度调节机构，其特征在于，所述下调节板(3)的下表面和上调节板(4)的上表面分别粘结有弹力胶层(5)，所述弹力胶层(5)上对应调节组件(6)的位置开设有圆孔。

6.根据权利要求5所述的一种产品平面度调节机构，其特征在于，所述弹力胶层(5)上位于圆孔的内侧壁均匀设置有第一防滑竖肋(51)。

7.根据权利要求2所述的一种产品平面度调节机构，其特征在于，所述调节旋钮(62)的外侧面固定套设有橡胶套(65)，所述橡胶套(65)的外侧面均匀设置有第二防滑竖肋(66)。

技术总结
本技术提供了一种产品平面度调节机构，属于产品平面度调节技术领域。该一种产品平面度调节机构包括固定底座，所述固定底座的一端竖直安装有支撑板，所述支撑板上依次固定安装有下调节板和上调节板，所述下调节板和上调节板上分别均匀开设有螺纹孔，所述下调节板和上调节板上的螺纹孔内分别安装有调节组件。本技术通过转动调节旋钮便可驱动调节螺纹杆上下移动，根据产品的弯曲度调节对应调节螺纹杆的位置，便可对产品进行反向拉伸，使得产品调节后表面平整，通过设置弹力胶层，能够在调节旋钮转动完成后，利用弹力胶层对调节旋钮进行固定，避免调节旋钮随意转动，导致产品的平面度调节出现偏差。

技术研发人员：刘成优
受保护的技术使用者：惠州市雷恩五金塑胶制品有限公司
技术研发日：20221229
技术公布日：2024/1/12
