一种带有夹持功能的液压弯管机的制作方法

本技术涉及液压弯管机领域，尤其涉及一种带有夹持功能的液压弯管机。

背景技术：

1、管材是建筑工程必需的材料，常用的有给水管、排水管、煤气管、暖气管、电线导管、雨水管等，在管材的加工过程中通常需要使用到液压弯管机根据使用需求将管材进行弯曲加工，而在使用液压弯管机时需要对管材进行夹持固定，防止管材发生脱落。

2、但现有市场中的液压弯管机在使用的过程中不便于对金属管进行夹持，导致金属管液压的过程中容易发生移位或者松脱，降低了精准度的同时具有一定的安全隐患的问题。

3、因此，有必要提供一种带有夹持功能的液压弯管机解决上述技术问题。

技术实现思路

1、本实用新型提供一种带有夹持功能的液压弯管机，解决了现有市场中的液压弯管机在使用的过程中不便于对金属管进行夹持，导致金属管液压的过程中容易发生移位或者松脱，降低了精准度的同时具有一定的安全隐患的问题。

2、本实用新型提供一种带有夹持功能的液压弯管机，包括：工作台，所述工作台的顶部一侧开设有第一安装槽，所述第一安装槽内部的底部固定安装有安装板，所述安装板的顶部两侧均固定安装有第一液压缸，两个所述第一液压缸的顶部均固定安装有顶板，所述顶板的顶部开设有第二安装槽，所述第二安装槽的内部通过轴承转动安装有正反螺杆，所述正反螺杆的一端键槽连接有第一电机，所述正反螺杆的外部啮合连接有夹板，且夹板的数量为两个。

3、优选的，所述顶板的顶部且位于第二安装槽的两侧均开设有滑槽，所述夹板通过滑槽与顶板滑动安装。

4、优选的，所述工作台的外部一侧通过合页转动安装有检修门，且检修门的数量为两个。

5、优选的，所述工作台的顶部且位于第一安装槽的一侧固定安装有固定板，所述固定板的顶部固定安装有固定轮。

6、优选的，所述固定板底部的中心点处通过轴承转动安装有转动板，所述转动板的顶部固定安装有第二液压缸，所述第二液压缸的一端固定安装有安装架，所述安装架的内部转动安装有滚轮。

7、优选的，所述转动板的底端贯穿工作台且延伸至内部，所述转动板的底端键槽连接有第二电机，所述第二电机固定安装在工作台的内部。

8、与相关技术相比较，本实用新型提供的一种带有夹持功能的液压弯管机具有如下有益效果：

9、该液压弯管机将金属管放置在两个夹板之间，通过第一电机的转动带动正反螺杆进行转动，从而改变两个夹板之间的距离，有效的对金属管进行夹持，通过该结构便于对不同尺寸的金属管进行夹持，通过第一液压缸的工作改变顶板的高度，从而使得夹持的金属管中心线的高度与固定轮的高度相同，方便使用。

技术特征：

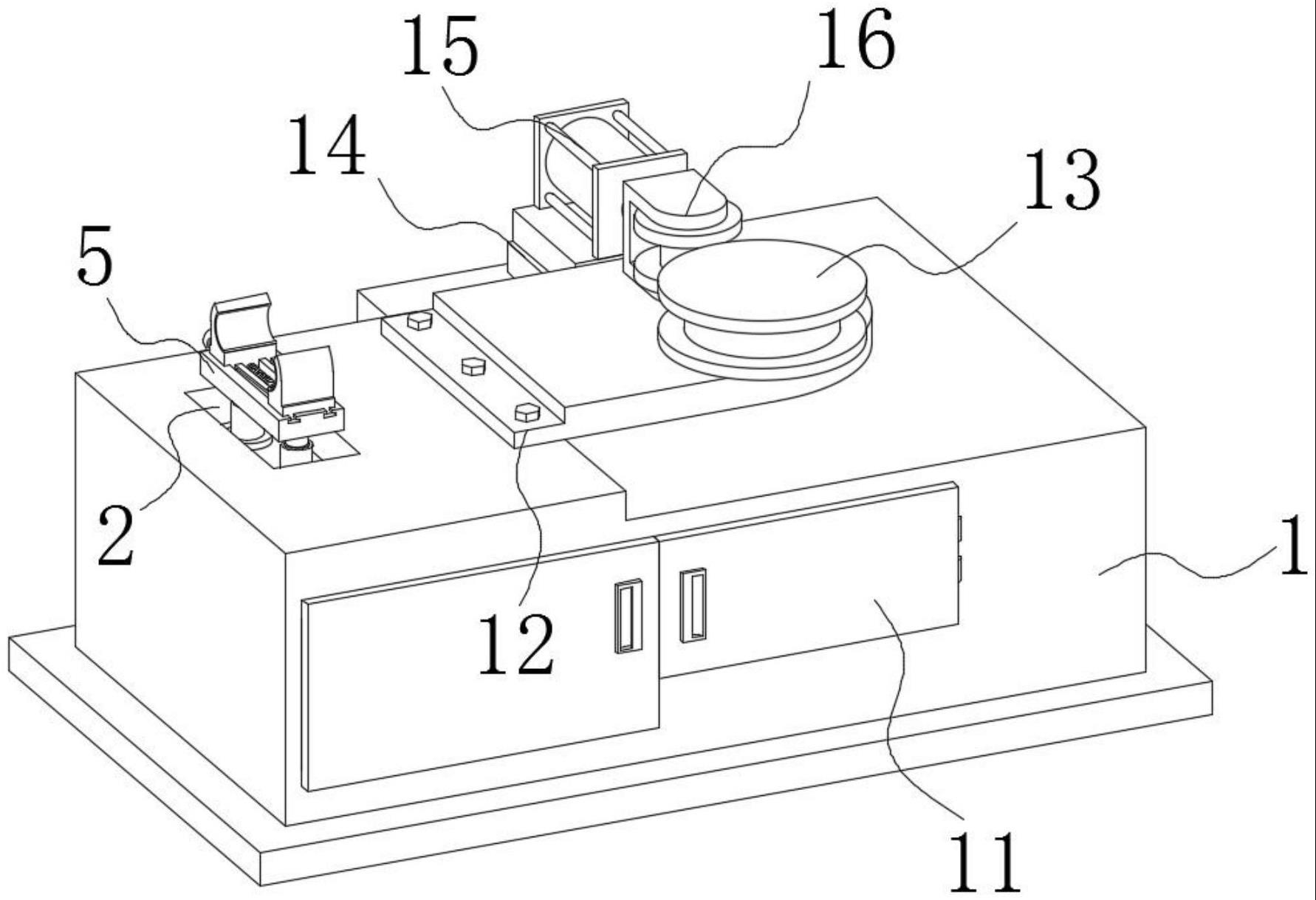

1.一种带有夹持功能的液压弯管机，包括：工作台(1)，其特征在于：所述工作台(1)的顶部一侧开设有第一安装槽(2)，所述第一安装槽(2)内部的底部固定安装有安装板(3)，所述安装板(3)的顶部两侧均固定安装有第一液压缸(4)，两个所述第一液压缸(4)的顶部均固定安装有顶板(5)，所述顶板(5)的顶部开设有第二安装槽(6)，所述第二安装槽(6)的内部通过轴承转动安装有正反螺杆(7)，所述正反螺杆(7)的一端键槽连接有第一电机(8)，所述正反螺杆(7)的外部啮合连接有夹板(9)，且夹板(9)的数量为两个。

2.根据权利要求1所述的一种带有夹持功能的液压弯管机，其特征在于，所述顶板(5)的顶部且位于第二安装槽(6)的两侧均开设有滑槽(10)，所述夹板(9)通过滑槽(10)与顶板(5)滑动安装。

3.根据权利要求2所述的一种带有夹持功能的液压弯管机，其特征在于，所述工作台(1)的外部一侧通过合页转动安装有检修门(11)，且检修门(11)的数量为两个。

4.根据权利要求3所述的一种带有夹持功能的液压弯管机，其特征在于，所述工作台(1)的顶部且位于第一安装槽(2)的一侧固定安装有固定板(12)，所述固定板(12)的顶部固定安装有固定轮(13)。

5.根据权利要求4所述的一种带有夹持功能的液压弯管机，其特征在于，所述固定板(12)底部的中心点处通过轴承转动安装有转动板(14)，所述转动板(14)的顶部固定安装有第二液压缸(15)，所述第二液压缸(15)的一端固定安装有安装架(16)，所述安装架(16)的内部转动安装有滚轮(17)。

6.根据权利要求5所述的一种带有夹持功能的液压弯管机，其特征在于，所述转动板(14)的底端贯穿工作台(1)且延伸至内部，所述转动板(14)的底端键槽连接有第二电机(18)，所述第二电机(18)固定安装在工作台(1)的内部。

技术总结
本技术提供一种带有夹持功能的液压弯管机，包括：工作台，所述工作台的顶部一侧开设有第一安装槽，所述第一安装槽内部的底部固定安装有安装板，所述安装板的顶部两侧均固定安装有第一液压缸，两个所述第一液压缸的顶部均固定安装有顶板，所述顶板的顶部开设有第二安装槽，所述第二安装槽的内部通过轴承转动安装有正反螺杆。本技术提供的一种带有夹持功能的液压弯管机将金属管放置在两个夹板之间，通过第一电机的转动带动正反螺杆进行转动，从而改变两个夹板之间的距离，有效的对金属管进行夹持，通过该结构便于对不同尺寸的金属管进行夹持，通过第一液压缸的工作改变顶板的高度，从而使得夹持的金属管中心线的高度与固定轮的高度相同。

技术研发人员：陈立强
受保护的技术使用者：安吉超强家具有限公司
技术研发日：20221230
技术公布日：2024/1/11
