烤盘生产用钢卷的整平装置的制作方法

本技术涉及钢卷生产，涉及烤盘生产用钢卷，尤其涉及烤盘生产用钢卷的整平装置。

背景技术：

1、钢卷,又称卷钢，钢材热压、冷压成型为卷状，为了方便储存和运输,方便进行各种加工，整平机是将不平整的金属板材，通过上下轧辊将一定厚度的钢卷挤压作用，从而达到平整的效果，称为整平机。

2、现检索发现如中国授权公告号为：cn212760430u的一种具有限位功能的钢卷整平装置，其结构包括基座、转动辊、基槽、齿轮、传动链、驱动电机、支撑板、底架、开关、电源线、导向组件、牵引组件、刷动装置和补充装置，虽然通过在牵引组件顶端右部设置刷动装置，达到了通过加设油质料以减小冷压力而减缓卷钢板与轧辊损坏的有益效果；

3、但是该钢卷整平装置在使用过程中仍然存在一定的弊端，钢材通过装置整平后，从出料口通过传动辊传出一组，就需要工作人员将其拿走然后堆叠，工作强度较大。

技术实现思路

1、本实用新型针对现有钢材通过装置整平并从出料口通过传动辊传出后需工作人员将其拿走然后堆叠、工作强度较大的问题，本实用新型所要解决的技术问题是提供一种通过设置的收集堆叠组件来解决上述问题的烤盘生产用钢卷的整平装置。

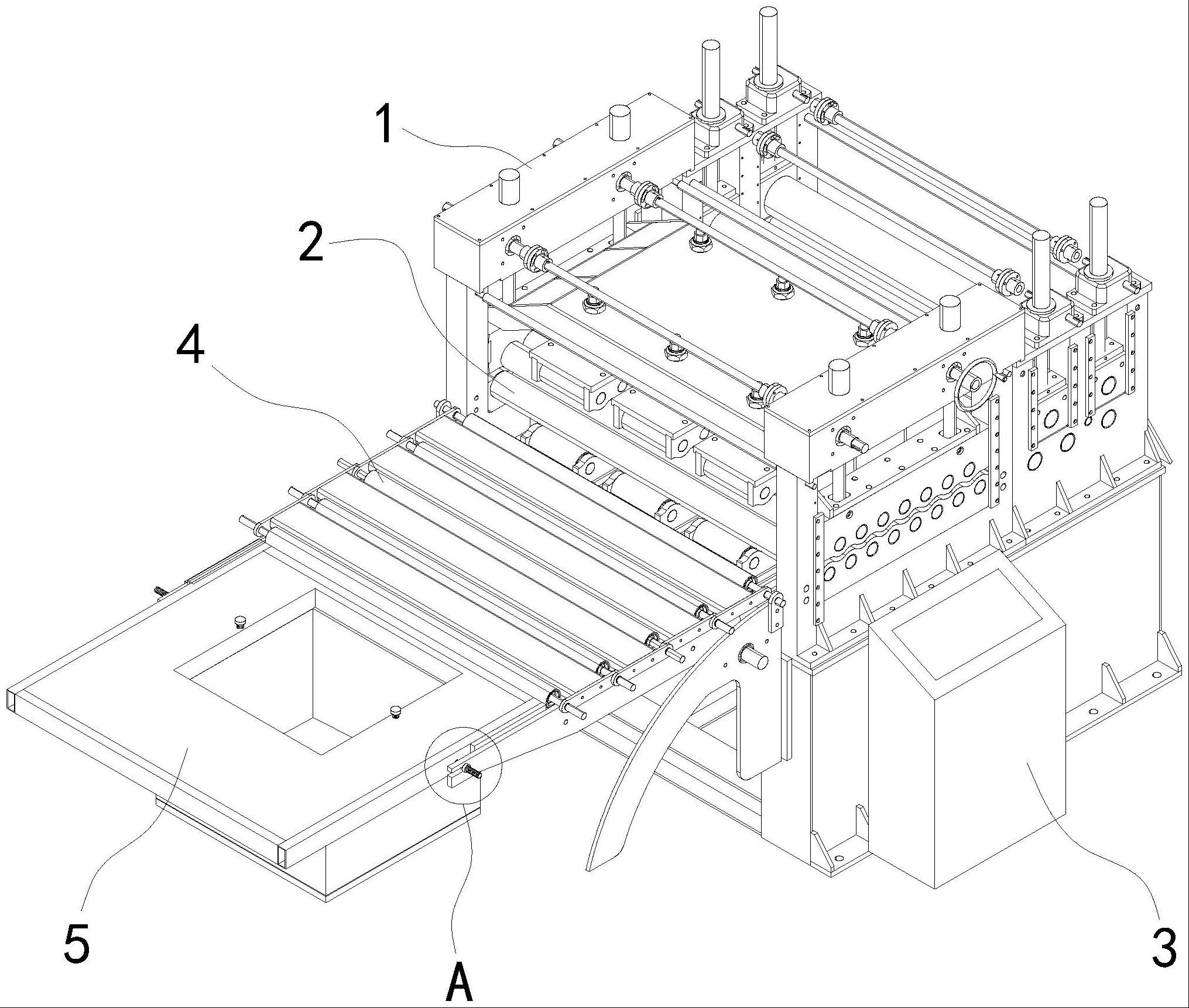

2、本实用新型解决上述技术问题所采用的技术方案为：烤盘生产用钢卷的整平装置，包括整平机主体、出料口和控制面板，所述整平机主体内设置有出料口，所述整平机主体的侧壁上设置有控制面板；

3、所述出料口处的整平机主体侧壁上连接有传动辊，所述传动辊上安装有收集堆叠组件，所述收集堆叠组件上设置有安装组件；

4、所述收集堆叠组件包括固定在传动辊外壁上向外延长的两组安装板、放置在两组安装板之间的连接板和将连接板与安装板固定的安装结构；

5、所述安装结构包括固定在连接板侧壁上的连接杆、连接在连接杆上转动结构、与转动结构固定的螺纹杆、开设在安装板上且与螺纹杆插接的安装槽和螺纹连接在螺纹杆外壁上的限位螺母。

6、本实用新型进一步的优先方案为：所述转动结构包括固定在连接杆侧壁上的两组固定板、固定在两组固定板之间的转轴和转动连接在转轴上且与所述螺纹杆固定的辅助杆。

7、本实用新型进一步的优先方案为：所述安装槽的高度设置等于螺纹杆的直径大小，所述安装槽的长度设置小于螺纹杆的长度。

8、本实用新型进一步的优先方案为：所述限位螺母的外壁设置有防滑纹路，所述限位螺母靠近安装板外壁的一端设置有软垫。

9、本实用新型进一步的优先方案为：所述安装组件包括固定在收集堆叠仓顶端外壁上的插接杆、开设在连接板底端外壁上的插接槽、开设在插接杆内壁的螺纹槽和穿过连接板外壁且与螺纹槽螺纹连接的固定螺栓。

10、本实用新型进一步的优先方案为：所述插接杆在收集堆叠仓顶端外壁上对称固定有两组，所述插接槽对应插接杆开设有两组。

11、与现有技术相比，本实用新型的优点在于：

12、1、通过设置的收集堆叠组件，其中收集堆叠组件包括连接板、连接杆、螺纹杆、限位螺母、安装板、安装槽、收集堆叠仓、固定板、转轴和辅助杆，工作人员可以通过旋转螺纹杆，使得螺纹杆带动辅助杆在转轴上旋转，将螺纹杆从与连接板平行状态旋转至垂直状态，这时将螺纹杆旋转至与连接杆连通贴合，直到连接板的两端侧壁的螺纹杆皆旋转至垂直状态，这时将连接板与安装板插接，使得螺纹杆与安装板上的安装槽卡合插入，然后向内转动限位螺母，直到限位螺母转动至与安装板外壁贴合对连接板的位置形成固定即可，这时钢卷整平后通过传动辊传送至螺纹杆位置处，然后掉落至螺纹杆内进行收集，第二组钢材掉落螺纹杆内堆叠收集，同理不使用时，只需向外拧松限位螺母解除固定状态即可，通过该设计，使得工作人员能够方便快捷的对连接板进行安装，然后通过螺纹杆对整平后的钢卷进行收集和堆叠，有效降低了工作人员的工作强度；

13、2、通过设置的安装组件，其中安装组件包括插接杆、插接槽、螺纹槽和固定螺栓，收集堆叠仓长时间使用导致损坏后，只需向上拧动固定螺栓，使得固定螺栓从螺纹槽内旋转出，这时插接杆与插接槽解除固定，即可向下拉动收集堆叠仓，使得收集堆叠仓带动插接杆从插接槽内取下进行更换，同理固定时，只需将插接杆与插接槽插接，然后拧紧固定螺栓对其进行固定，通过该设计，使得工作人员能够方便快捷的对收集堆叠仓进行更换和拆卸，省时省力。

技术特征：

1.烤盘生产用钢卷的整平装置，包括整平机主体、出料口和控制面板，所述整平机主体内设置有出料口，所述整平机主体的侧壁上设置有控制面板；

2.根据权利要求1所述的烤盘生产用钢卷的整平装置，其特征在于，所述转动结构包括固定在连接杆侧壁上的两组固定板、固定在两组固定板之间的转轴和转动连接在转轴上且与所述螺纹杆固定的辅助杆。

3.根据权利要求1所述的烤盘生产用钢卷的整平装置，其特征在于，所述安装槽的高度设置等于螺纹杆的直径大小，所述安装槽的长度设置小于螺纹杆的长度。

4.根据权利要求1所述的烤盘生产用钢卷的整平装置，其特征在于，所述限位螺母的外壁设置有防滑纹路，所述限位螺母靠近安装板外壁的一端设置有软垫。

5.根据权利要求1所述的烤盘生产用钢卷的整平装置，其特征在于，所述安装组件包括固定在收集堆叠仓顶端外壁上的插接杆、开设在连接板底端外壁上的插接槽、开设在插接杆内壁的螺纹槽和穿过连接板外壁且与螺纹槽螺纹连接的固定螺栓。

6.根据权利要求5所述的烤盘生产用钢卷的整平装置，其特征在于，所述插接杆在收集堆叠仓顶端外壁上对称固定有两组，所述插接槽对应插接杆开设有两组。

技术总结
本技术公开了一种烤盘生产用钢卷的整平装置，包括整平机主体、出料口和控制面板，整平机主体内设置有出料口，整平机主体的侧壁上设置有控制面板，出料口处的整平机主体侧壁上连接有传动辊，传动辊上安装有收集堆叠组件，收集堆叠组件上设置有安装组件，收集堆叠组件包括固定在传动辊外壁上向外延长的两组安装板、放置在两组安装板之间的连接板和将连接板与安装板固定的安装结构。与现有技术相比，本技术的优点在于通过设置的收集堆叠组件，使得工作人员能够方便快捷的对连接板进行安装，然后通过螺纹杆对整平后的钢卷进行收集和堆叠，有效降低了工作人员的工作强度。

技术研发人员：裘炳璋
受保护的技术使用者：武义沁园春厨具有限公司
技术研发日：20221230
技术公布日：2024/1/11
