一种钢片生产用压合装置的制作方法

本技术涉及一种压合装置，尤其涉及一种钢片生产用压合装置。

背景技术：

1、钢片材料由原装进口不锈钢经热处理精磨加工制成，具有精密度高、拉力度强、光洁度好、有韧性和不易折断的特点。

2、在钢片生产时，需要进行压合，传统的钢片生产用压合装置，功能较为单一，只具备基本的压合功能，而无法对模具进行更换，导致只能对一种形状的钢片进行压合，因此需要提供一种便于对模具进行更换的钢片生产用压合装置，来解决上述问题很有必要。

技术实现思路

1、为了克服传统的钢片生产用压合装置，无法对模具进行更换，只能对一种形状的钢片进行压合的缺点，本实用新型解决的技术问题为：提供一种便于对模具进行更换的钢片生产用压合装置。

2、本实用新型通过以下技术途径实现：一种钢片生产用压合装置，包括有支撑座、气缸、压块、滑动块和模具，支撑座上部安装有气缸，气缸的伸缩杆上可拆卸式设置有压块，支撑座中部左右对称滑动式设置有滑动块，两个滑动块之间固接有模具。

3、此外，特别优选的是，还包括有支撑杆、翘板、滑块、转轴、连接块和顶块，支撑座前下部固接有支撑杆，支撑杆上转动式设置有翘板，翘板后部左右对称滑动式设置有滑块，滑块上转动式设置有转轴，两根转轴之间固接有连接块，连接块上固接有顶块。

4、此外，特别优选的是，还包括有橡胶块，顶块顶部固接有橡胶块。

5、此外，特别优选的是，还包括有支撑座中部左右两侧均开有滑轨。

6、此外，特别优选的是，还包括有螺栓，模具上螺纹式设置有四个螺栓，螺栓与支撑座螺纹式连接。

7、此外，特别优选的是，还包括有支撑块，支撑座后下部固接有支撑块。

8、采用了上述对本实用新型结构的描述可知，本实用新型的设计出发点、理念及优点是：1、通过将螺栓拧出，然后向前拉动模具，从而能够对模具进行更换，更换完成后，工作人员将螺栓拧回原处将模具固定，实现了能够对模具进行更换的功能。

9、2、通过向上转动翘板，能够使顶块向上移动将钢片顶出，从而便于工作人员将钢片取出。

技术特征：

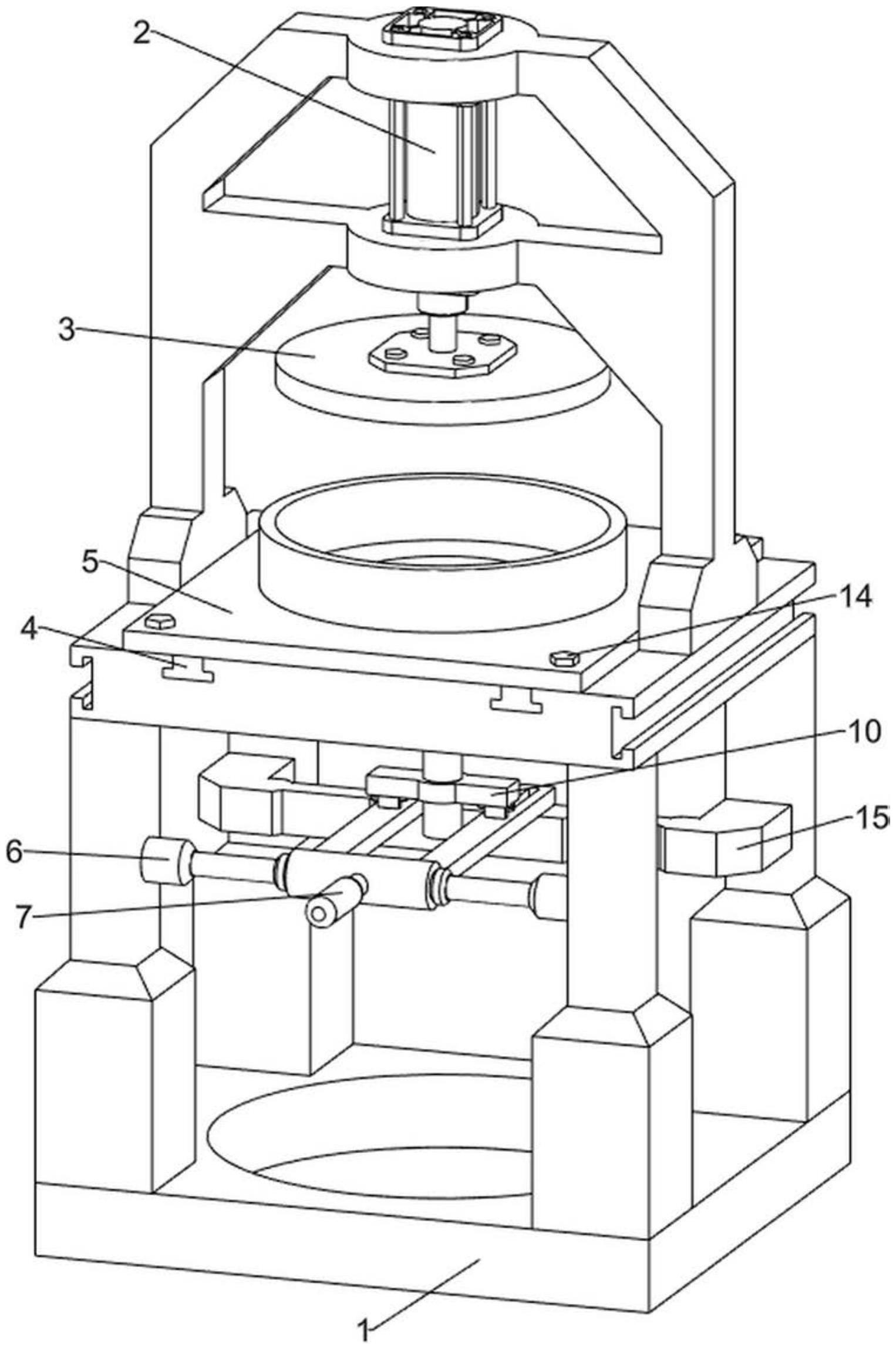

1.一种钢片生产用压合装置，包括有支撑座(1)和气缸(2)，支撑座(1)上部安装有气缸(2)，其特征是，还包括有压块(3)、滑动块(4)和模具(5)，气缸(2)的伸缩杆上可拆卸式设置有压块(3)，支撑座(1)中部左右对称滑动式设置有滑动块(4)，两个滑动块(4)之间固接有模具(5)。

2.如权利要求1所述的一种钢片生产用压合装置，其特征是，还包括有支撑杆(6)、翘板(7)、滑块(8)、转轴(9)、连接块(10)和顶块(11)，支撑座(1)前下部固接有支撑杆(6)，支撑杆(6)上转动式设置有翘板(7)，翘板(7)后部左右对称滑动式设置有滑块(8)，滑块(8)上转动式设置有转轴(9)，两根转轴(9)之间固接有连接块(10)，连接块(10)上固接有顶块(11)。

3.如权利要求2所述的一种钢片生产用压合装置，其特征是，还包括有橡胶块(12)，顶块(11)顶部固接有橡胶块(12)。

4.如权利要求3所述的一种钢片生产用压合装置，其特征是，还包括有支撑座(1)中部左右两侧均开有滑轨(13)。

5.如权利要求4所述的一种钢片生产用压合装置，其特征是，还包括有螺栓(14)，模具(5)上螺纹式设置有四个螺栓(14)，螺栓(14)与支撑座(1)螺纹式连接。

6.如权利要求5所述的一种钢片生产用压合装置，其特征是，还包括有支撑块(15)，支撑座(1)后下部固接有支撑块(15)。

技术总结
本技术涉及一种压合装置，尤其涉及一种钢片生产用压合装置。本技术提供一种便于对模具进行更换的钢片生产用压合装置。本技术提供了这样一种钢片生产用压合装置，包括有支撑座、气缸、压块、滑动块和模具，支撑座上部安装有气缸，气缸的伸缩杆上可拆卸式设置有压块，支撑座中部左右对称滑动式设置有滑动块，两个滑动块之间固接有模具。通过将螺栓拧出，然后向前拉动模具，从而能够对模具进行更换，更换完成后，工作人员将螺栓拧回原处将模具固定，实现了能够对模具进行更换的功能。
