一种切割钢筋摆放架的制作方法

本技术属于钢筋摆放架，具体涉及一种切割钢筋摆放架。

背景技术：

1、钢筋是一种较为常见的建筑材料，钢筋在出厂时，大多为长条形，为了符合建筑的形状，在进行使用的时候，通常需要对钢筋进行切割，以满足使用需要，现在钢筋切割时一般是将放置在支撑架上，再使用切割机对其切割，在切割过后，需要人工将钢筋从支撑架上移走，增加了工人的劳动力。

技术实现思路

1、针对以上问题，本实用新型的目的在于：提供一种切割钢筋摆放架，解决上述背景技术中提出的问题。

2、为实现以上目的，本实用新型采用的技术方案：一种切割钢筋摆放架，包括第一摆放架和第二摆放架，所述第一摆放架和第二摆放架的内部均设置有固定板，所述固定板的前后两侧对称开设有多个放置槽，所述固定板的右侧设置有钢筋固定组件，所述第一摆放架和第二摆放架的上部设置有一个支撑架，所述支撑架的底部设置有钢筋输送组件。

3、本实用新型的有益效果为：通过设置钢筋固定组件和钢筋输送组件，不仅能够同时对多个钢筋进行固定，便于同时对多个钢筋进行切割，提高切割的效率，还能够将切割后的钢筋从第一摆放架和第二摆放架上抽出，节省工人的劳动力。

4、为了便于工人对钢筋进行切割：

5、作为上述技术方案的进一步改进：所述钢筋固定组件包括隔板、第一液压缸和固定板，所述隔板的前后两侧对称设置有第一液压缸，所述第一液压缸远离隔板的一端连接有夹板。

6、本改进的有益效果为：通过设置钢筋固定组件，能够在切割钢筋时对其进行固定和限位，便于工人对钢筋进行切割。

7、为了更好的对钢筋进行固定：

8、作为上述技术方案的进一步改进：所述夹板的外侧设置有第一橡胶板。

9、本改进的有益效果为：在夹板上设置第一橡胶板，能够增加夹板与钢筋之间的摩擦力，从而能够增加夹板对钢筋的牢固度。

10、为了增加固定板与第一摆放架和第二摆放架之间的贴合度，从而提高钢筋固定的效果：

11、作为上述技术方案的进一步改进：所述夹板的上下两侧对称设置有卡块，所述第一摆放架或第二摆放架的内侧壁均开设有与卡块相适配的卡槽。

12、本改进的有益效果为：在对钢筋固定时，第一液压缸带着固定板向靠近钢筋的一侧移动，带动卡块插入到卡槽中，能够增加夹板与第一摆放架和第二摆放架之间的贴合度，从而提高钢筋固定的效果。

13、为了能够将切割后的钢筋从第一摆放架和第二摆放架上抽出，节省工人的劳动力：

14、作为上述技术方案的进一步改进：所述钢筋输送组件包括丝杆、滑杆、电机、滑块、移动杆、固定框、第二液压缸和紧固板，所述支撑架的下方设置有丝杆，所述丝杆的右端贯穿支撑架连接有电机，所述丝杆的外壁设置有滑块，所述滑块的两侧贯穿设置有移动杆，所述滑块的两端对称连接有移动杆，所述移动杆的底端均设置有固定框，所述固定框靠近丝杆的一侧开设有两个通孔，所述通孔的外侧设置有支撑板，所述支撑板的内侧设置有第二液压缸，所述第二液压缸的尾端贯穿通孔连接有紧固板。

15、本改进的有益效果为：通过设置钢筋输送组件，能够在钢筋切割过后，将钢筋自动从第一摆放架和第二摆放架从抽出，节省工人的劳动力。

16、为了提高钢筋运输的效率：

17、作为上述技术方案的进一步改进：所述紧固板远离第二液压缸的一侧设置有第二橡胶板。

18、本改进的有益效果为：在紧固板上设置第二橡胶板，能够增加钢筋与紧固板之间的摩擦系数，从而提高钢筋运输的效率。

技术特征：

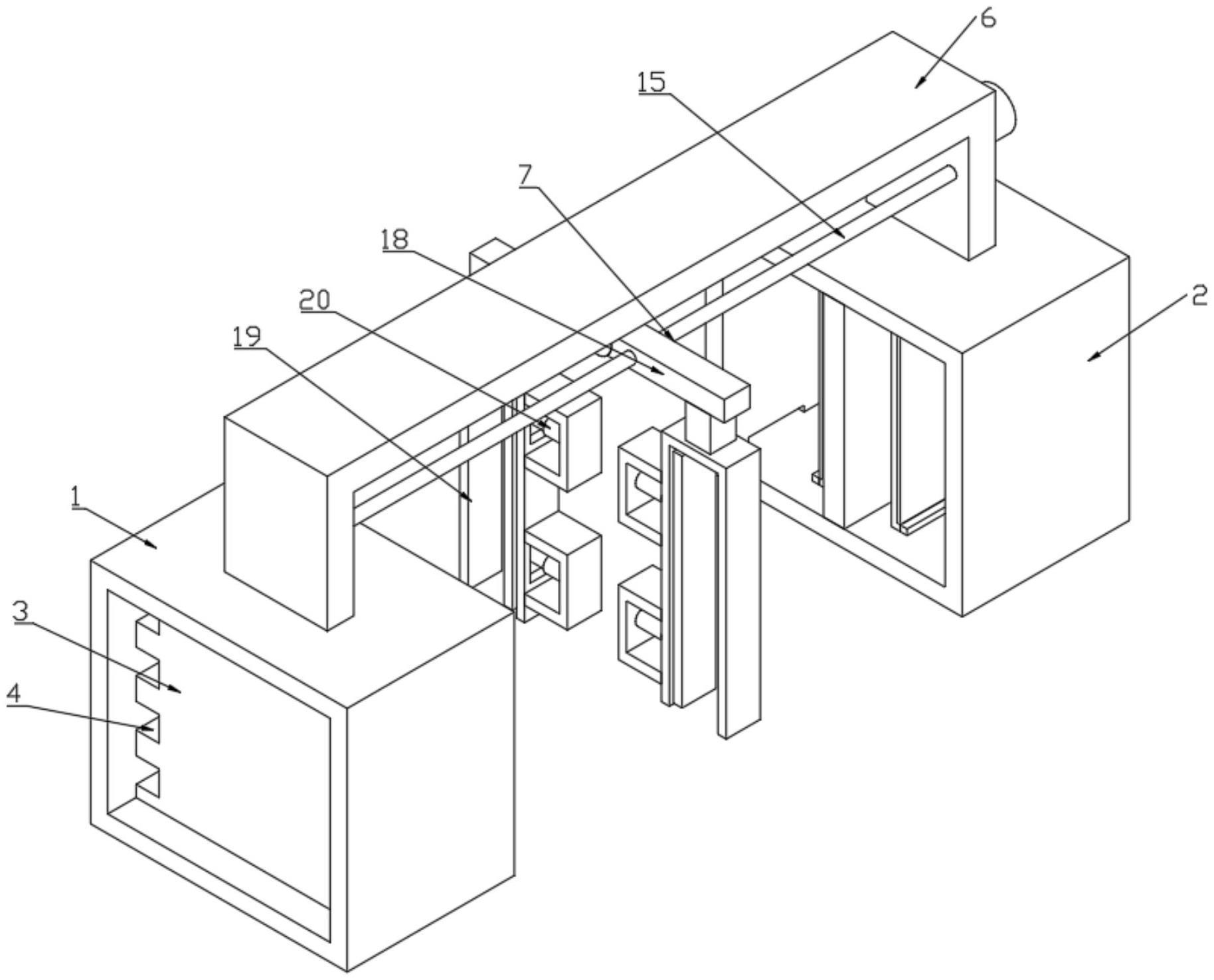

1.一种切割钢筋摆放架，包括第一摆放架（1）和第二摆放架（2），其特征在于：所述第一摆放架（1）和第二摆放架（2）的内部均设置有固定板（3），所述固定板（3）的前后两侧对称开设有多个放置槽（4），所述固定板（3）的右侧设置有钢筋固定组件（5），所述第一摆放架（1）和第二摆放架（2）的上部设置有一个支撑架（6），所述支撑架（6）的底部设置有钢筋输送组件（7）。

2.根据权利要求1所述的一种切割钢筋摆放架，其特征在于：所述钢筋固定组件（5）包括隔板（8）、第一液压缸（9）和夹板（10），所述隔板（8）的前后两侧对称设置有第一液压缸（9），所述第一液压缸（9）远离隔板（8）的一端连接有夹板（10）。

3.根据权利要求2所述的一种切割钢筋摆放架，其特征在于：所述夹板（10）的外侧设置有第一橡胶板（11）。

4.根据权利要求2所述的一种切割钢筋摆放架，其特征在于：所述夹板（10）的上下两侧对称设置有卡块（12），所述第一摆放架（1）或第二摆放架（2）的内侧壁均开设有与卡块（12）相适配的卡槽（13）。

5.根据权利要求1所述的一种切割钢筋摆放架，其特征在于：所述钢筋输送组件（7）包括丝杆（14）、滑杆（15）、电机（16）、滑块（17）、移动杆（18）、固定框（19）、第二液压缸（20）和紧固板（21），所述支撑架（6）的下方设置有丝杆（14），所述丝杆（14）的右端贯穿支撑架（6）连接有电机（16），所述丝杆（14）的外壁设置有滑块（17），所述滑块（17）的两侧贯穿设置有移动杆（18），所述滑块（17）的两端对称连接有移动杆（18），所述移动杆（18）的底端均设置有固定框（19），所述固定框（19）靠近丝杆（14）的一侧开设有两个通孔（22），所述通孔（22）的外侧设置有支撑板（24），所述支撑板（24）的内侧设置有第二液压缸（20），所述第二液压缸（20）的尾端贯穿通孔（22）连接有紧固板（21）。

6.根据权利要求5所述的一种切割钢筋摆放架，其特征在于：所述紧固板（21）远离第二液压缸（20）的一侧设置有第二橡胶板（23）。

技术总结
本技术属于钢筋摆放架技术领域，尤其为一种切割钢筋摆放架，包括第一摆放架和第二摆放架，所述第一摆放架和第二摆放架的内部均设置有固定板，所述固定板的前后两侧对称开设有多个放置槽，所述固定板的右侧设置有钢筋固定组件，所述第一摆放架和第二摆放架的上部设置有一个支撑架，所述支撑架的底部设置有钢筋输送组件。通过设置钢筋固定组件和钢筋输送组件，不仅能够同时对多个钢筋进行固定，便于同时对多个钢筋进行切割，还能够将切割后的钢筋从第一摆放架和第二摆放架上抽出，节省工人的劳动力。
