一种气动执行器用齿轮轴定位夹具的制作方法

本技术涉及齿轮轴加工，具体为一种气动执行器用齿轮轴定位夹具。

背景技术：

1、气动执行器是用气压力驱动启闭或调节阀门的执行装置，又被称气动执行机构或气动装置。气动执行器中齿轮轴是重要的部件，在加工时需要将其可靠定位，目前常见的定位夹具只能实现单种尺寸的加工，不同型号尺寸的需要采用不同的定位夹具，导致加工成本过高。

技术实现思路

1、为了解决现有不同的齿轮轴需要更换整台夹具，加工成本高的问题，本实用新型提供了一种气动执行器用齿轮轴定位夹具，单个夹具可以满足不同尺寸的齿轮轴定位固定，降低成本。

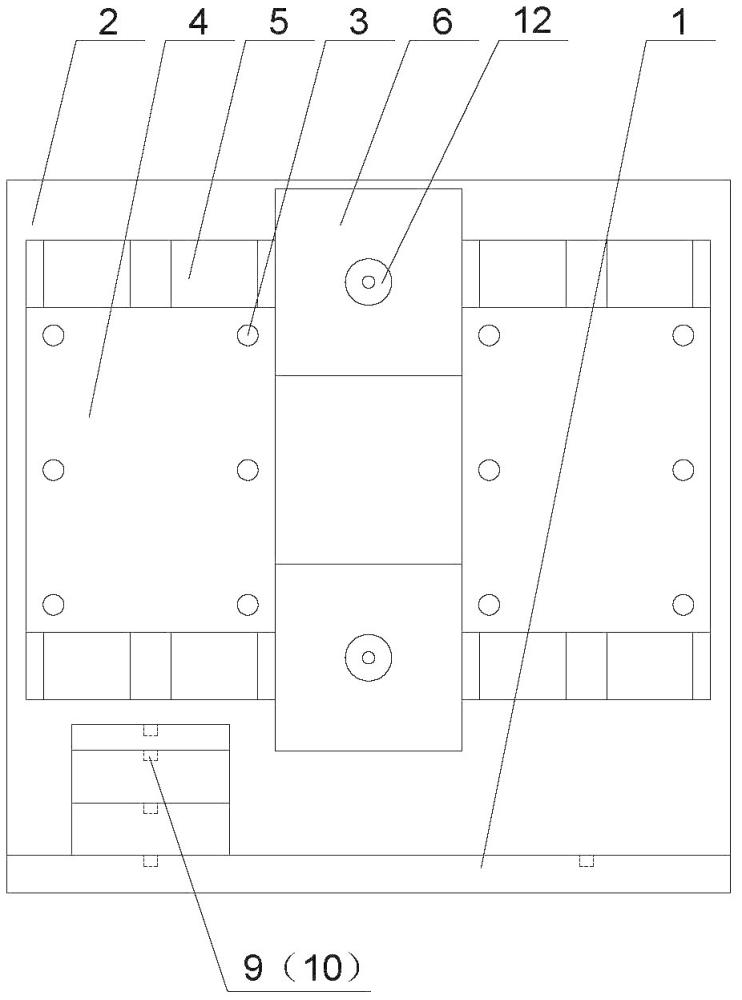

2、其技术方案是这样的：一种气动执行器用齿轮轴定位夹具，其包括底座，所述底座上设置有定位机构和夹紧机构，其特征在于，所述定位机构包括竖板，所述竖板前端面通过螺栓安装有对称布置的两个定位板，所述定位板的上端和下端分别设置有v形定位块，所述夹紧机构包括设置于两个所述定位板之间的油缸，所述油缸的活塞杆连接压杆，所述定位板下方的所述底座上设置有堆叠布置的下垫块，所述下垫块底部中间设置有螺纹杆、顶部中间设置有螺纹沉孔。

3、其进一步特征在于，所述油缸的活塞杆端部通过销钉连接中间杆一端，所述中间杆另一端通过螺丝固定有所述压杆；

4、所述油缸包括上油缸和下油缸。

5、采用本实用新型后，代加工的齿轮轴底部支撑于下垫块，侧部紧靠于v形定位块，利用油缸驱动压杆压住齿轮轴即可实现定位固定，根据尺寸需求，可以调整合适数量的下垫块来满足不同高度的齿轮轴需求，当v形定位块不合适时，拧下螺栓，更换带合适尺寸的v形定位块的定位板即可，油缸、底座等都无需变动，产品通用性强，满足不同尺寸的齿轮轴定位固定，降低了成本；进一步的，压杆也可以根据需要方便进行更换。

技术特征：

1.一种气动执行器用齿轮轴定位夹具，其包括底座，所述底座上设置有定位机构和夹紧机构，其特征在于，所述定位机构包括竖板，所述竖板前端面通过螺栓安装有对称布置的两个定位板，所述定位板的上端和下端分别设置有v形定位块，所述夹紧机构包括设置于两个所述定位板之间的油缸，所述油缸的活塞杆连接压杆，所述定位板下方的所述底座上设置有堆叠布置的下垫块，所述下垫块底部中间设置有螺纹杆、顶部中间设置有螺纹沉孔。

2.根据权利要求1所述的一种气动执行器用齿轮轴定位夹具，其特征在于，所述油缸的活塞杆端部通过销钉连接中间杆一端，所述中间杆另一端通过螺丝固定有所述压杆。

3.根据权利要求1所述的一种气动执行器用齿轮轴定位夹具，其特征在于，所述油缸包括上油缸和下油缸。

技术总结
本技术涉及齿轮轴加工技术领域，具体为一种气动执行器用齿轮轴定位夹具，单个夹具可以满足不同尺寸的齿轮轴定位固定，降低成本，其包括底座，所述底座上设置有定位机构和夹紧机构，其特征在于，所述定位机构包括竖板，所述竖板前端面通过螺栓安装有对称布置的两个定位板，所述定位板的上端和下端分别设置有V形定位块，所述夹紧机构包括设置于两个所述定位板之间的油缸，所述油缸的活塞杆连接压杆，所述定位板下方的所述底座上设置有堆叠布置的下垫块，所述下垫块底部中间设置有螺纹杆、顶部中间设置有螺纹沉孔。

技术研发人员：杨利群,肖亮,赵建群
受保护的技术使用者：无锡市华机机械制造有限公司
技术研发日：20230831
技术公布日：2024/3/31
