一种限位式焊管生产用焊接固定装置的制作方法

本技术涉及焊管焊接固定，具体为一种限位式焊管生产用焊接固定装置。

背景技术：

1、焊接钢管也称焊管，是用钢板或带钢经过卷曲成型后焊接制成的钢管，一般定尺6米。焊接钢管生产工艺简单，生产效率高，品种规格多，设备投资少，但一般强度低于无缝钢管。焊接也称作熔接、镕接，是一种以加热、高温或者高压的方式接合金属或其他热塑性材料如塑料的制造工艺及技术，然而在焊接过程中，一般需要对焊接的工件进行装夹固定。以往的都是人工进行焊接，需要操作者需要一手人手持焊接装置，另一手拿着需要焊接的钢管，这种方式不仅不方便操作者的焊接工作，而且由于缺乏专业的固定装置，导致对接的两根钢管无法始终保持平衡，进而导致了无法保证焊接质量。因此需要一种焊接固定装置来满足工作使用需求。

2、现有技术存在以下问题：

3、现有的焊管生产用焊接固定装置，整体装置结构较为简单，结构功能性较为单一，在工作使用时不便于对不同尺寸的焊管进行固定夹持工作，同时固定结构较单一稳定性相对较差，一般对于焊管固定时不便于对其进行调节使用，使得焊接工作有一定的局限性，不方便更好的进行加工生产工作。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种限位式焊管生产用焊接固定装置，解决了现今存在的整体装置结构较为简单，结构功能性较为单一，在工作使用时不便于对不同尺寸的焊管进行固定夹持工作，同时固定结构较单一稳定性相对较差，一般对于焊管固定时不便于对其进行调节使用，使得焊接工作有一定的局限性，不方便更好的进行加工生产工作问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种限位式焊管生产用焊接固定装置，包括底座，所述底座一端固定安装有电机设备，所述电机设备一端设置有螺纹杆，所述螺纹杆上设置有滑块，所述滑块顶部固定安装有固定柱，所述固定柱一侧固定安装有转动电机，所述转动电机一端设置有转轴，所述转轴一端固定连接有固定套，所述固定套上设置有螺纹通孔，所述螺纹通孔内部设置有螺纹转杆，所述螺纹转杆一端设置有限位夹板，所述固定套一侧设置有焊管主体，所述底座顶部固定安装有支撑柱，所述支撑柱顶部固定安装有承托台，所述底座正面固定安装有控制面板。

3、作为本实用新型的一种优选技术方案，所述电机设备内部设置有导线，所述电机设备通过导线与控制面板电性连接。

4、作为本实用新型的一种优选技术方案，所述滑块内部设置有螺纹孔，所述滑块通过螺纹孔与螺纹杆螺纹滑动连接。

5、作为本实用新型的一种优选技术方案，所述转动电机内部设置有导线，所述转动电机通过导线与控制面板电性连接。

6、作为本实用新型的一种优选技术方案，所述螺纹转杆外径尺寸与螺纹通孔内径尺寸相适配，所述螺纹转杆与螺纹通孔螺纹转动连接。

7、作为本实用新型的一种优选技术方案，所述限位夹板设置有多个，所述限位夹板一侧设置有橡胶防滑层。

8、作为本实用新型的一种优选技术方案，所述承托台设置有两个，所述承托台均匀对称分布在支撑柱顶部。

9、与现有技术相比，本实用新型提供了一种限位式焊管生产用焊接固定装置，具备以下有益效果：

10、该一种限位式焊管生产用焊接固定装置，通过驱动电机设备进行工作，便于转动螺纹杆带动滑块进行螺纹滑动调节，可方便左右移动固定柱和固定套便于对不同长度尺寸的焊管主体进行快速固定夹持，进行焊接工作，操作使用较方便，通过转动螺纹转杆，可方便使限位夹板对焊管主体进行限位固定，进一步提升其固定放置稳定性，通过在底座上设置有支撑柱和承托台进行配合使用，可方便对焊管主体进行有效支撑，便于焊管主体之间更好的进行对接工作，进一步提升其放置稳定性，方便更好的进行焊接工作，提升焊接加工质量，通过驱动转动电机进行工作，便于转动转轴带动固定套进行转动，从而可方便对焊管主体进行转动翻转调节，无需人工进行手动翻转，使其操作使用更加方便，便于提升焊接加工效率，可有效提升其结构实用性和功能性。

技术特征：

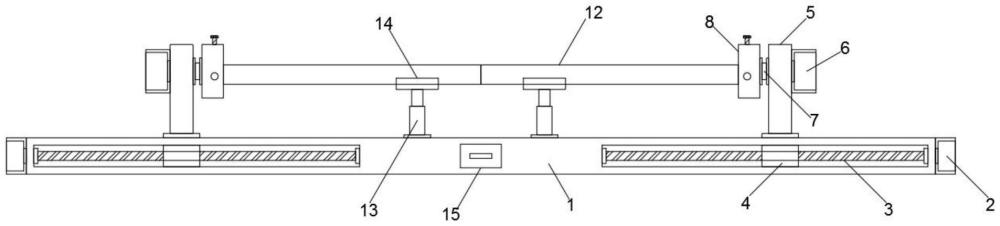

1.一种限位式焊管生产用焊接固定装置，包括底座(1)，其特征在于：所述底座(1)一端固定安装有电机设备(2)，所述电机设备(2)一端设置有螺纹杆(3)，所述螺纹杆(3)上设置有滑块(4)，所述滑块(4)顶部固定安装有固定柱(5)，所述固定柱(5)一侧固定安装有转动电机(6)，所述转动电机(6)一端设置有转轴(7)，所述转轴(7)一端固定连接有固定套(8)，所述固定套(8)上设置有螺纹通孔(9)，所述螺纹通孔(9)内部设置有螺纹转杆(10)，所述螺纹转杆(10)一端设置有限位夹板(11)，所述固定套(8)一侧设置有焊管主体(12)，所述底座(1)顶部固定安装有支撑柱(13)，所述支撑柱(13)顶部固定安装有承托台(14)，所述底座(1)正面固定安装有控制面板(15)。

2.根据权利要求1所述的一种限位式焊管生产用焊接固定装置，其特征在于：所述电机设备(2)内部设置有导线，所述电机设备(2)通过导线与控制面板(15)电性连接。

3.根据权利要求1所述的一种限位式焊管生产用焊接固定装置，其特征在于：所述滑块(4)内部设置有螺纹孔，所述滑块(4)通过螺纹孔与螺纹杆(3)螺纹滑动连接。

4.根据权利要求1所述的一种限位式焊管生产用焊接固定装置，其特征在于：所述转动电机(6)内部设置有导线，所述转动电机(6)通过导线与控制面板(15)电性连接。

5.根据权利要求1所述的一种限位式焊管生产用焊接固定装置，其特征在于：所述螺纹转杆(10)外径尺寸与螺纹通孔(9)内径尺寸相适配，所述螺纹转杆(10)与螺纹通孔(9)螺纹转动连接。

6.根据权利要求1所述的一种限位式焊管生产用焊接固定装置，其特征在于：所述限位夹板(11)设置有多个，所述限位夹板(11)一侧设置有橡胶防滑层。

7.根据权利要求1所述的一种限位式焊管生产用焊接固定装置，其特征在于：所述承托台(14)设置有两个，所述承托台(14)均匀对称分布在支撑柱(13)顶部。

技术总结
本技术属于焊管焊接固定技术领域，尤其为一种限位式焊管生产用焊接固定装置，包括底座，底座一端固定安装有电机设备，电机设备一端设置有螺纹杆，螺纹杆上设置有滑块，滑块顶部固定安装有固定柱，固定柱一侧固定安装有转动电机，转动电机一端设置有转轴，转轴一端固定连接有固定套，固定套上设置有螺纹通孔，螺纹通孔内部设置有螺纹转杆，螺纹转杆一端设置有限位夹板，固定套一侧设置有焊管主体，底座顶部固定安装有支撑柱。本技术通过在底座上设置有支撑柱和承托台进行配合使用，可方便对焊管主体进行有效支撑，便于焊管主体之间更好的进行对接工作，进一步提升其放置稳定性，方便更好的进行焊接工作，提升焊接加工质量。

技术研发人员：请求不公布姓名,请求不公布姓名
受保护的技术使用者：天津市宝丰钢管厂
技术研发日：20231009
技术公布日：2024/5/29
