一种耐磨板整平箱的制作方法

本技术涉及金属板，具体涉及一种耐磨板整平箱。

背景技术：

1、中国专利公开了一种耐磨板的整平热处理设备(公告号：cn 219425475u)，包括耐磨板材、整平组件和热处理箱，所述整平组件包括导向滚轮，所述导向滚轮的一端固定连接有整平箱，所述整平箱的一侧固定安装有电机，所述电机的一侧贴合连接有皮带，所述皮带的一侧贴合连接有主齿轮，所述主齿轮的一侧啮合连接有从齿轮，所述主齿轮的一侧贴合连接有传动带，所述传动带的一侧贴合连接有转动轴，所述转动轴的一侧固定连接有凸轮，所述凸轮的一侧滑动连接有压板，所述压板相对的一侧设置有底板，使得耐磨板在整平箱中移动的同时不断的进行压平，并且通过槽轮对传送带的间歇性推动效果，使得耐磨板在整平箱中整体移动较为缓慢，从而延长了耐磨板在整平箱中的停留时间；

2、上述专利中的金属板卷料在进入整平装置前没有任何清理操作，而卷料在运输、储存、使用的过程中，卷料表面会意外附着有一些硬质杂物，若是，不对表面进行清理，在整平时硬质杂物会由于挤压而破坏耐磨板的物理结构，增加不良率，并且在耐磨板上的灰尘等不影响整平的物质，在后续热处理时也会影响热处理的效率。

技术实现思路

1、本实用新型所要解决的技术问题如下：

2、1、缺乏简单的卷料清理组件，卷料表面的杂物会影响后续工序的加工的效果。

3、本实用新型的目的可以通过以下技术方案实现：

4、一种耐磨板整平箱，包括整平装置，所述整平装置的入料口下方固定连接有撑台，所述整平装置的入料口上方固定连接有支撑杆，所述撑台与支撑杆之间固定连接有导向箱，所述导向箱内部靠近整平装置的一侧设置有清洁组件，所述清洁组件包括上下两个清洁辊，所述清洁辊转轴的一端啮合连接有传动带，所述传动带的另一端套设有驱动轮，所述驱动轮的侧边固定连接有驱动电机的输出端，所述清洁辊的两端滑动连接有曲型槽，所述曲型槽开设于导向箱的外侧壁，所述导向箱两端均转动连接有连接杆，所述连接杆位于导向箱的外部，所述连接杆的另一端固定连接有啮齿套。

5、作为本实用新型进一步的方案：所述啮齿套与导向箱转动连接，所述啮齿套的中心转动连接有定位柱，所述定位柱与导向箱固定连接。

6、作为本实用新型进一步的方案：所述定位柱的表面转动连接有挡扣，所述挡扣与啮齿套卡扣连接，所述挡扣的底部贴合连接有限位杆，所述限位杆与定位柱转动连接，所述限位杆贴合挡扣的一端固定连接有复位弹簧，所述复位弹簧的另一端与定位柱固定连接。

7、作为本实用新型进一步的方案：所述支撑杆的一端固定连接有滑动轮，所述滑动轮的底侧搭接有卷料，所述导向箱的内部中心贯穿开有导向槽，两个所述清洁辊分别位于导向槽的上下两侧。

8、作为本实用新型进一步的方案：所述导向槽的上方远离清洁辊远离整平装置的一侧设置有吸纳机构，所述导向槽远离整平装置的一端上方固定连接有刮板，所述刮板贴合连接有卷料的上表面。

9、作为本实用新型进一步的方案：所述吸纳机构包括储杂室，所述储杂室与整平装置固定连接，所述储杂室靠近清洁辊的一侧固定连接有吸纳管，所述吸纳管的另一端向下伸入导向槽中。

10、作为本实用新型进一步的方案：所述储杂室的内部中间位置垂直设有滤网，所述储杂室内部位于滤网远离吸纳管一侧的空腔中设有风机，所述风机的吸气口对准滤网，所述风机的出气口伸出储杂室，所述导向箱的下方且位于储杂室的正下方安装有储存箱，所述储存箱与导向箱和撑台均滑动连接。

11、本实用新型的有益效果：

12、1、通过设置带有清洁辊和挡扣的清洁组件，使得卷料在进入整平装置之间，上下两面都会被清理，并且通过抬起连接杆使得两个清洁辊之间的距离适应不同厚度的卷料，从而让卷料较为光洁的进入整平装置中，使得卷料不会由于表面异物导致整平对卷料产生损伤。

13、2、通过设置带有储杂室和储存箱的吸纳机构，使得卷料被两个清洁辊刷下的轻量杂物会被收集起来，从而便于清理，保证导向箱内部的洁净。

技术特征：

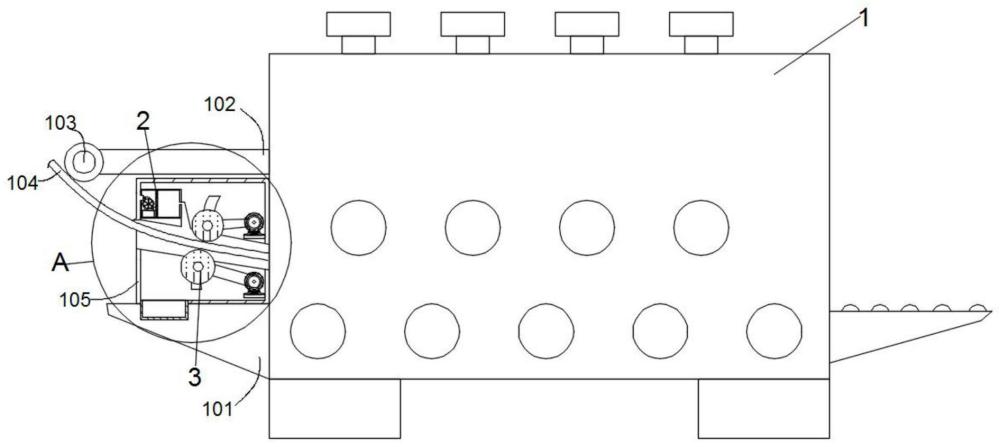

1.一种耐磨板整平箱，包括整平装置(1)，所述整平装置(1)的入料口下方固定连接有撑台(101)，所述整平装置(1)的入料口上方固定连接有支撑杆(102)，其特征在于：所述撑台(101)与支撑杆(102)之间固定连接有导向箱(105)，所述导向箱(105)内部靠近整平装置(1)的一侧设置有清洁组件(3)，所述清洁组件(3)包括上下两个清洁辊(301)，所述清洁辊(301)转轴的一端啮合连接有传动带(303)，所述传动带(303)的另一端套设有驱动轮(304)，所述驱动轮(304)的侧边固定连接有驱动电机(305)的输出端，所述清洁辊(301)的两端滑动连接有曲型槽(302)，所述曲型槽(302)开设于导向箱(105)的外侧壁，所述导向箱(105)两端均转动连接有连接杆(306)，所述连接杆(306)位于导向箱(105)的外部，所述连接杆(306)的另一端固定连接有啮齿套(307)。

2.根据权利要求1所述的一种耐磨板整平箱，其特征在于：所述啮齿套(307)与导向箱(105)转动连接，所述啮齿套(307)的中心转动连接有定位柱(311)，所述定位柱(311)与导向箱(105)固定连接。

3.根据权利要求2所述的一种耐磨板整平箱，其特征在于：所述定位柱(311)的表面转动连接有挡扣(308)，所述挡扣(308)与啮齿套(307)卡扣连接，所述挡扣(308)的底部贴合连接有限位杆(309)，所述限位杆(309)与定位柱(311)转动连接，所述限位杆(309)贴合挡扣(308)的一端固定连接有复位弹簧(310)，所述复位弹簧(310)的另一端与定位柱(311)固定连接。

4.根据权利要求1所述的一种耐磨板整平箱，其特征在于：所述支撑杆(102)的一端固定连接有滑动轮(103)，所述滑动轮(103)的底侧搭接有卷料(104)，所述导向箱(105)的内部中心贯穿开有导向槽(106)，两个所述清洁辊(301)分别位于导向槽(106)的上下两侧。

5.根据权利要求4所述的一种耐磨板整平箱，其特征在于：所述导向槽(106)的上方远离清洁辊(301)远离整平装置(1)的一侧设置有吸纳机构(2)，所述导向槽(106)远离整平装置(1)的一端上方固定连接有刮板(312)，所述刮板(312)贴合连接有卷料(104)的上表面。

6.根据权利要求5所述的一种耐磨板整平箱，其特征在于：所述吸纳机构(2)包括储杂室(201)，所述储杂室(201)与整平装置(1)固定连接，所述储杂室(201)靠近清洁辊(301)的一侧固定连接有吸纳管(202)，所述吸纳管(202)的另一端向下伸入导向槽(106)中。

7.根据权利要求6所述的一种耐磨板整平箱，其特征在于：所述储杂室(201)的内部中间位置垂直设有滤网(203)，所述储杂室(201)内部位于滤网(203)远离吸纳管(202)一侧的空腔中设有风机(204)，所述风机(204)的吸气口对准滤网(203)，所述风机(204)的出气口伸出储杂室(201)，所述导向箱(105)的下方且位于储杂室(201)的正下方安装有储存箱(205)，所述储存箱(205)与导向箱(105)和撑台(101)均滑动连接。

技术总结
本技术公开了一种耐磨板整平箱，包括撑台和支撑杆，所述撑台与支撑杆之间固定连接有导向箱，所述导向箱内部设置有清洁组件，所述清洁组件包括上下两个清洁辊，所述清洁辊转轴的一端啮合连接有传动带，所述传动带的另一端套设有驱动轮，所述驱动轮的侧边固定连接有驱动电机的输出端，所述清洁辊的两端滑动连接有曲型槽，所述曲型槽开设于导向箱的外侧壁，所述导向箱两端均转动连接有连接杆，所述连接杆位于导向箱的外部，所述连接杆的另一端固定连接有啮齿套；通过设置带有清洁辊和挡扣的清洁组件，使得清洁辊之间的距离适应不同厚度的卷料，并且对卷料进行清理，避免整平对卷料产生损伤。
