一种用于液压缸磁尺的辅助拆装装置的制作方法

本技术涉及一种辅助拆装装置，具体涉及一种用于液压缸磁尺的辅助拆装装置。

背景技术：

1、粗轧机是轧辊铝的机器。粗轧机主传动系统在生产过程中的扭振导致设备各构件的承载及运动规律发生变化。轧铝时咬入轧件、抛出轧件、间隙冲击、打滑、共振等，都会使传动系统引起相当大的尖峰力矩，扭矩放大系数可达5～6甚至更大。过大的扭矩放大系数不仅对设备运行产生危害，就现代轧制而言。对生产工艺及产品质量也会产生不利影响。

2、因此，在现代轧机设计和生产中都应对轧机的主传动系统进行动态分析。由于磨损和频繁换辊的缘故，粗轧机轧辊与主传动动力侧之间的周向间隙会不断增大，该间隙引起咬钢冲击，导致主传动较大幅度的扭振，成为零件疲劳失效的主要原因之一。随着轧机在使用过程中不断的发现问题并解决问题，使得轧机性能越来越优。

3、其中，3950热粗轧机为某公司的主机设备，为了保证热粗轧机工作时的精度，在液压缸的侧壁外部左右两侧对称设置有磁尺，该磁尺与液压缸伸缩同步，以便实现对液压缸伸出端偏斜度的检测。由于热粗轧机在工作时，为了保证工件顺利成形，需要不断的向工件处喷入乳液，用于对热轧工件进行冷却和润滑，在乳液喷射过程中，会迸溅到磁尺内部，导致磁尺内部腐蚀，进而影响磁尺测量精度。因此，我们需要定期对磁尺进行更换。

4、目前，磁尺的更换方式全部由人工来完成，在需要进行更换之前，液压缸停止工作。为了保证磁尺能长时间高频率的与液压缸随动，所以，磁尺的内部具有一个较粗大的弹簧，在拆卸该磁尺时，需要工作人员对弹簧进行压缩，由于压缩力较大，至少1-2人合力完成，而且还可能存在弹射风险，拆装时间长。因此，亟需一种能够辅助拆装磁尺的装置。

5、综上所述，现有热粗轧机在更换磁尺时，存在人工劳动强度大，更换时间长和弹射风险的问题。

技术实现思路

1、本实用新型的目的是为了解决现有热粗轧机在更换磁尺时，存在人工劳动强度大，更换时间长和弹射风险的问题。进而提供一种用于液压缸磁尺的辅助拆装装置。

2、本实用新型的技术方案是：一种用于液压缸磁尺的辅助拆装装置包括磁尺配合头、磁尺内套、磁尺连接板、磁尺外套、磁尺伸缩杆、螺母和座体，磁尺配合头水平布置，磁尺内套的一端竖直固定安装在磁尺配合头的一侧下端面上，磁尺内套的另一端同轴连接有螺母，磁尺外套同轴套装在磁尺内套上，座体安装在磁尺外套的下端，磁尺伸缩杆安装在座体内并向上延伸，同轴插装在磁尺内套中，且磁尺伸缩杆的上部与螺母构成螺母丝杠副，磁尺连接板安装在磁尺外套上。

3、进一步地，磁尺内套的一端采用焊接的方式竖直固定安装在磁尺配合头的一侧端面上。

4、进一步地，磁尺配合头的右侧设有内凹槽。

5、进一步地，磁尺连接板的侧端面上开设有卡槽。

6、进一步地，磁尺伸缩杆的上部为外螺纹,磁尺伸缩杆的下部为外六角。

7、更进一步地，它还包括支撑环和耐磨铜环,耐磨铜环和支撑环同轴内嵌在座体内。

8、进一步地，座体和磁尺外套之间采用焊接的方式固定连接。

9、进一步地，磁尺配合头的左侧厚度大于右侧厚度。

10、更进一步地，它还包括把手,把手安装在磁尺外套的外侧壁上。

11、本实用新型与现有技术相比具有以下效果：

12、1、本实用新型的辅助拆装装置通过螺母丝杠副实现升降动作，当磁尺内套上升时，通过磁尺配合头1带动磁尺上部的波纹管伸长，反之，在磁尺配合头的带动下实现对磁尺波纹头内的弹簧的按压动作。无需相应的工作人员对磁尺内部的弹簧进行按压，不但降低了工作人员的劳动强度，还保证了其人身安全。

13、2、本实用新型结构简单，使用可靠性强，而且通过对外置的电机控制其启停和转速，实现磁尺配合头1在高度方向的任意角度进行停止。

技术特征：

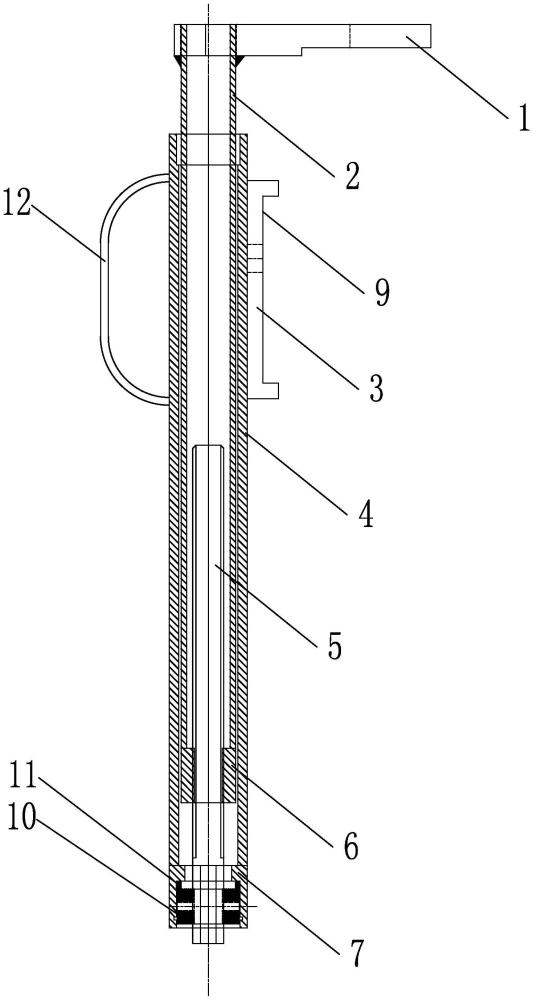

1.一种用于液压缸磁尺的辅助拆装装置，其特征在于：它包括磁尺配合头(1)、磁尺内套(2)、磁尺连接板(3)、磁尺外套(4)、磁尺伸缩杆(5)、螺母(6)和座体(7)，

2.根据权利要求1所述的一种用于液压缸磁尺的辅助拆装装置，其特征在于：磁尺内套(2)的一端采用焊接的方式竖直固定安装在磁尺配合头(1)的一侧端面上。

3.根据权利要求2所述的一种用于液压缸磁尺的辅助拆装装置，其特征在于：磁尺配合头(1)的右侧设有内凹槽(8)。

4.根据权利要求3所述的一种用于液压缸磁尺的辅助拆装装置，其特征在于：磁尺连接板(3)的侧端面上开设有卡槽(9)。

5.根据权利要求4所述的一种用于液压缸磁尺的辅助拆装装置，其特征在于：磁尺伸缩杆(5)的上部为外螺纹,磁尺伸缩杆(5)的下部为外六角。

6.根据权利要求1或5所述的一种用于液压缸磁尺的辅助拆装装置，其特征在于：它还包括支撑环(10)和耐磨铜环(11),耐磨铜环(11)和支撑环(10)同轴内嵌在座体(7)内。

7.根据权利要求6所述的一种用于液压缸磁尺的辅助拆装装置，其特征在于：座体(7)和磁尺外套(4)之间采用焊接的方式固定连接。

8.根据权利要求7所述的一种用于液压缸磁尺的辅助拆装装置，其特征在于：磁尺配合头(1)的左侧厚度大于右侧厚度。

9.根据权利要求8所述的一种用于液压缸磁尺的辅助拆装装置，其特征在于：它还包括把手(12),把手(12)安装在磁尺外套(4)的外侧壁上。

技术总结
一种用于液压缸磁尺的辅助拆装装置，它涉及安装装置。本技术为了解决现有热粗轧机在更换磁尺时，存在人工劳动强度大，更换时间长和弹射风险的问题。本技术的磁尺配合头(1)水平布置，磁尺内套(2)的一端竖直固定安装在磁尺配合头(1)的一侧下端面上，磁尺内套(2)的另一端同轴连接有螺母(6)，磁尺外套(4)同轴套装在磁尺内套(2)上，座体(7)安装在磁尺外套(4)的下端，磁尺伸缩杆(5)安装在座体(7)内并向上延伸，同轴插装在磁尺内套(2)中，且磁尺伸缩杆(5)的上部与螺母(6)构成螺母丝杠副，磁尺连接板(3)安装在磁尺外套(4)上。本技术用于磁尺拆装。
