一种便于电极丝调节的线切割机床的制作方法

本技术涉及线切割机床设备，具体为一种便于电极丝调节的线切割机床。

背景技术：

1、在精密的线切割机床操作中，电极丝作为切割介质，其参数的设定和调节对于加工精度有着至关重要的影响，尤其是其张紧力的设定，适当的张紧力不仅可以减少电极丝的磨损，延长使用寿命，还能提高切割效率和整体的加工精度。

2、现有技术的不足：

3、为了保证张紧力的精准控制，传统的固定式张紧机构由于灵活性较差已逐渐被淘汰，目前的张紧机构一般由配重块、连接机构和滑轮组等部件组成，当重量合适的配重块被放置或悬挂在机床上时，其重力通过连接机构传递到电极丝上，产生下拉力，从而实现电极丝的张紧，在电极丝由于温度变化，收卷错位、机械磨损或操作误差等原因出现收缩或伸长时，其张紧力也会同步出现变化，配重块会在重力作用下随着电极丝的长度变化而上下移动调节，保持电极丝稳定的张紧力，与固定式的张紧机构相比更能保持张紧力的连续性和稳定性，但是机床在执行不同的切割任务时会对电极丝的张紧力有不同的要求，由于配重块的重量是固定的，因此调整张紧力都需要整体更换配重块或增加配重块，这一过程不仅繁琐而且耗时，特别是在需要频繁调整张紧力的情况下效率和实用性都较差，并且若是由于材料密度的原因，机床的运丝速度在切割过程中需要有所调整时，电极丝张紧力也需要同步进行调整以保证切割精度，而这时需要停止整个设备的运行才能进行配重块更换或加减，对整体的加工效率影响更大。

技术实现思路

1、本实用新型的目的在于提供一种便于电极丝调节的线切割机床，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种便于电极丝调节的线切割机床，包括机床主体和设置在机床主体上端的线架，所述线架进线端的上方设置有安装箱，所述安装箱的一侧设置有张紧力调节机构，所述安装箱和张紧力调节机构的下端设置有触发组件，所述安装箱的上端还设置有用于驱动张紧力调节机构运行的驱动组件；

3、所述张紧力调节机构包括有：

4、第一连杆，所述第一连杆的一端连接在驱动组件的一侧，所述第一连杆的另一端穿过安装箱上方的通槽设置有定位块，所述定位块内螺纹连接有螺杆；

5、弹簧盖，所述弹簧盖活动设置在螺杆的下端，所述弹簧盖的下端设置有张紧弹簧，所述张紧弹簧的下端连接有弹簧座，所述弹簧盖和弹簧座的一侧均与触发组件连接；

6、连接板，所述连接板对称设置在弹簧座的下端面上，所述连接板的下端转动连接有张紧导轮。

7、优选的，所述触发组件包括有：

8、第二连杆，所述第二连杆活动设置在安装箱下方的通槽内，所述第二连杆的一端与弹簧盖的一侧连接，所述安装箱下方的通槽内还活动设置有第三连杆，所述第三连杆的一端与弹簧座的一侧连接；

9、两个弹片，两个所述弹片上下对称设置在第三连杆远离弹簧座的一端；

10、控制杆，所述控制杆滑动连接在第二连杆一端的通孔内，所述第二连杆的一端设置有用于定位控制杆的定位螺栓；

11、触碰开关，所述触碰开关设置在控制杆的下端，所述触碰开关的感应端位于两个弹片之间。

12、优选的，所述驱动组件包括有：

13、电机，所述电机设置在安装箱的上端；

14、支撑板，所述支撑板设置在安装箱的内部，所述支撑板的上端面与电机的输出端之间设置有丝杆，所述第一连杆的一端与丝杆上的螺母连接。

15、优选的，所述弹簧盖的上端通过开设安装孔与螺杆的下端转动连接。

16、优选的，所述安装箱箱体两侧的通槽内均开设有内轨道，所述第一连杆、第二连杆和第三连杆的两侧均通过设置滑块与内轨道滑动连接。

17、优选的，所述螺杆的上端设置有旋转把手。

18、优选的，所述支撑板的上端通过开设安装孔与丝杆的下端转动连接。

19、与现有技术相比，本实用新型的有益效果是：

20、该一种便于电极丝调节的线切割机床，通过设置有张紧力调节机构，张紧力调节机构包括有第一连杆、定位块、螺杆、弹簧盖、张紧弹簧、弹簧座、连接板和张紧导轮，实现了对电极丝预设张紧力大小的灵活调节，通过旋转螺杆即可实现，整个过程操作灵活方便，在机床运行过程中也能进行调节，不需要停止设备运行，提高了加工效率和实用性，并且在电极丝由于长度变化导致张紧力变化时，可以通过控制螺杆的升降使得张紧弹簧的形变量恢复从而保证张紧力与之前一致，张紧力的连续性和稳定性也得到了保证；

21、该一种便于电极丝调节的线切割机床，通过设置有触发组件，触发组件包括有第二连杆、第三连杆、两个弹片、控制杆、定位螺栓和触碰开关，使得加工过程中电极丝的张紧力和长度变化能够被第一时间捕捉到，便于迅速对螺杆的高度做出调节，进一步保证了电极丝加工过程中张紧力的连续性和稳定性。

技术特征：

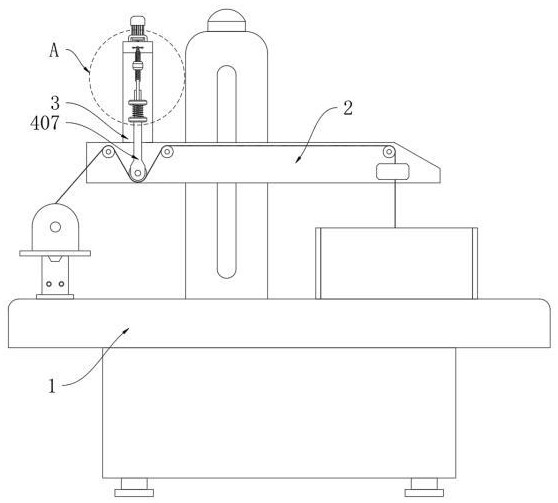

1.一种便于电极丝调节的线切割机床，包括机床主体（1）和设置在机床主体（1）上端的线架（2），其特征在于：所述线架（2）进线端的上方设置有安装箱（3），所述安装箱（3）的一侧设置有张紧力调节机构（4），所述安装箱（3）和张紧力调节机构（4）的下端设置有触发组件（5），所述安装箱（3）的上端还设置有用于驱动张紧力调节机构（4）运行的驱动组件（6）；

2.根据权利要求1所述的便于电极丝调节的线切割机床，其特征在于：所述触发组件（5）包括有：

3.根据权利要求1所述的便于电极丝调节的线切割机床，其特征在于：所述驱动组件（6）包括有：

4.根据权利要求1所述的便于电极丝调节的线切割机床，其特征在于：所述弹簧盖（404）的上端通过开设安装孔与螺杆（403）的下端转动连接。

5.根据权利要求2所述的便于电极丝调节的线切割机床，其特征在于：所述安装箱（3）箱体两侧的通槽内均开设有内轨道（301），所述第一连杆（401）、第二连杆（501）和第三连杆（502）的两侧均通过设置滑块与内轨道（301）滑动连接。

6.根据权利要求1所述的便于电极丝调节的线切割机床，其特征在于：所述螺杆（403）的上端设置有旋转把手（7）。

7.根据权利要求3所述的便于电极丝调节的线切割机床，其特征在于：所述支撑板（602）的上端通过开设安装孔与丝杆（603）的下端转动连接。

技术总结
本技术公开了一种便于电极丝调节的线切割机床，包括机床主体和设置在机床主体上端的线架，所述线架的上端设置有安装箱，所述安装箱的一侧设置有张紧力调节机构，所述安装箱和张紧力调节机构的下端设置有触发组件，所述安装箱的上端还设置有用于驱动张紧力调节机构运行的驱动组件；本技术结构简单，设计合理，实现了对电极丝预设张紧力大小的灵活调节，整个过程操作灵活方便，在机床运行过程中也能进行调节，不需要停止设备运行，提高了加工效率和实用性，并且张紧力的连续性和稳定性也得到了保证，同时使得加工过程中电极丝的张紧力和长度变化能够被第一时间捕捉到，便于迅速对张紧力做出调节。

技术研发人员：丁海军
受保护的技术使用者：南通新锐特机械有限公司
技术研发日：20231214
技术公布日：2024/9/5
