一种铝型材手电筒加工机构的制作方法

本技术涉及手电筒，具体的，涉及一种铝型材手电筒加工机构。

背景技术：

1、手电筒是一种手持式电子照明工具，通常由一个经由电池供电的灯泡和聚焦反射镜组成，并有供手持用的手把式外壳，而手电筒的外壳有多种材质，而手电筒的外壳在进行加工过程中需要在筒身的外壁开设孔，以方便安装手电筒的组件。

2、经检索公开号为，cn217529266u公开的一种手电筒筒身的双向钻孔装置，其大致描述为，包括底座，底座下端的四周固定有支腿，底座上端的左右两侧分别设置有第一气缸、固定座，固定座的左端沿底座的长度方向设置有抵柱，第一气缸活塞的端部设有与抵柱、第一气缸的活塞处于同一轴线的导向件，底座上端的前后两侧分别设置有相对设置的第一钻机、第二钻机。本实用新型的优点在于：将筒身套入就能在自动地完成双向钻孔，接着取下完成的筒身即可，加工时间短，操作简便及提高工作效率。

3、上述技术方案采用将筒身套入至内柱，接着采用气缸的活塞对筒身进行固定，此方式虽然能够有效的将筒身进行固定，然而在进行使用过程中，由于筒身的内部尺寸是不可控的，在套接在内柱上时，筒身会由于重力直接悬挂在内柱上，而不是以圆心为基点，而在进行钻孔的过程中就会导致开孔的位置发生偏移，造成加工出现失误的情况。

技术实现思路

1、本实用新型的目的在于提供一种铝型材手电筒加工机构，解决现有技术中由于筒身的内部尺寸是不可控的，在套接在内柱上时，筒身会由于重力直接悬挂在内柱上，而不是以圆心为基点，而在进行钻孔的过程中就会导致开孔的位置发生偏移，造成加工出现失误的情况的问题。

2、本实用新型提供如下技术方案：一种铝型材手电筒加工机构，包括工作台以及预设在工作台顶端中部的下落槽，所述工作台的上顶端位于下落槽的一侧处固定连接有辅助座，所述辅助座的外侧壁转动连接有连接杆，所述连接杆的外侧壁设置有防护壳，所述防护壳的外侧壁套接有手电筒外壳，所述防护壳的内部设置有对手电筒外壳进行控制的限位结构。

3、作为上述技术方案的优选，所述限位结构包括设置在防护壳内侧壁中部的圆盘以及环形阵列设置在圆盘外侧壁的滑轨，所述滑轨的外侧壁滑动连接有移动架，所述移动架的顶端固定连接有对手电筒外壳内部顶紧的顶板。

4、作为上述技术方案的优选，所述限位结构还包括固定在移动架外侧壁的突出杆，所述连接杆的外壁位于防护壳的内部位置处固定连接有转盘，所述转盘的外侧壁环形阵列开设有对推动突出杆的弧形槽。

5、作为上述技术方案的优选，所述突出杆的端部设置有防脱件，所述防脱件包括固定连接在突出杆端部的连接座，所述连接座设置在转盘的外侧壁。

6、作为上述技术方案的优选，所述连接杆的端部固定连接有转杆，所述转杆转动连接在辅助座的内部，且延伸至辅助座的外部。

7、作为上述技术方案的优选，所述工作台的上顶端位于下落槽的两侧旁滑动连接有对手电筒外壳进行钻孔的钻孔机。

8、作为上述技术方案的优选，四个所述顶板复位后形成一个完整的圆环。

9、与现有技术相比，本实用新型的有益效果是：

10、本实用新型进行使用时，可以通过转杆连接外部动力结构，接着开启动力结构带动转杆和连接杆进行转动，此时随着连接杆的转动转盘也将被带动旋转，并通过旋转状态的转盘使得突出杆哭晕在弧形槽中进行移动，而突出杆随着弧形槽的形状发生移动时，将会带动移动架和顶板在滑轨中进行移动，此时顶板能够对手电筒外壳的内壁进行扩紧，从而使得加工时手电筒外壳能够处于中心点的位置。

技术特征：

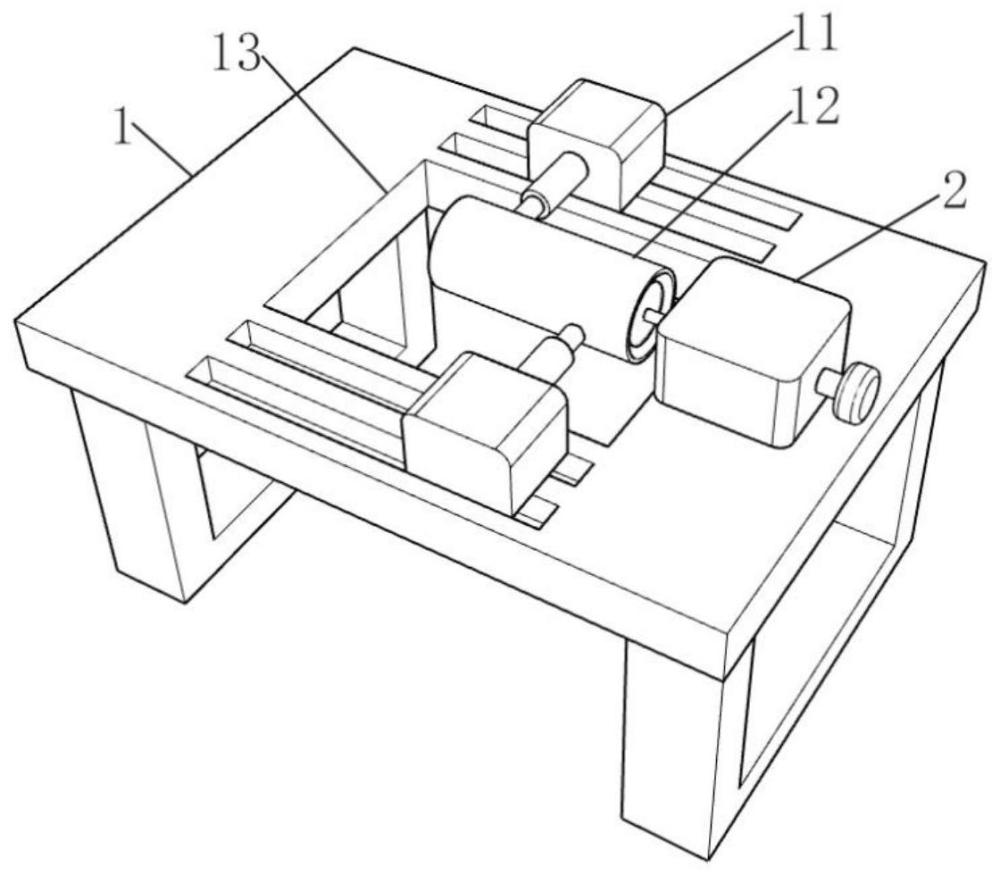

1.一种铝型材手电筒加工机构，包括工作台（1）以及预设在工作台（1）顶端中部的下落槽（13），其特征在于：所述工作台（1）的上顶端位于下落槽（13）的一侧处固定连接有辅助座（2），所述辅助座（2）的外侧壁转动连接有连接杆（31），所述连接杆（31）的外侧壁设置有防护壳（3），所述防护壳（3）的外侧壁套接有手电筒外壳（12），所述防护壳（3）的内部设置有对手电筒外壳（12）进行控制的限位结构。

2.根据权利要求1所述的一种铝型材手电筒加工机构，其特征在于：所述限位结构包括设置在防护壳（3）内侧壁中部的圆盘（4）以及环形阵列设置在圆盘（4）外侧壁的滑轨（41），所述滑轨（41）的外侧壁滑动连接有移动架（42），所述移动架（42）的顶端固定连接有对手电筒外壳（12）内部顶紧的顶板（43）。

3.根据权利要求2所述的一种铝型材手电筒加工机构，其特征在于：所述限位结构还包括固定在移动架（42）外侧壁的突出杆（44），所述连接杆（31）的外壁位于防护壳（3）的内部位置处固定连接有转盘（45），所述转盘（45）的外侧壁环形阵列开设有对推动突出杆（44）的弧形槽（451）。

4.根据权利要求3所述的一种铝型材手电筒加工机构，其特征在于：所述突出杆（44）的端部设置有防脱件，所述防脱件包括固定连接在突出杆（44）端部的连接座（441），所述连接座（441）设置在转盘（45）的外侧壁。

5.根据权利要求1所述的一种铝型材手电筒加工机构，其特征在于：所述连接杆（31）的端部固定连接有转杆（32），所述转杆（32）转动连接在辅助座（2）的内部，且延伸至辅助座（2）的外部。

6.根据权利要求1所述的一种铝型材手电筒加工机构，其特征在于：所述工作台（1）的上顶端位于下落槽（13）的两侧旁滑动连接有对手电筒外壳（12）进行钻孔的钻孔机（11）。

7.根据权利要求2所述的一种铝型材手电筒加工机构，其特征在于：四个所述顶板（43）复位后形成一个完整的圆环。

技术总结
本技术涉及手电筒技术领域，公开了一种铝型材手电筒加工机构，包括工作台以及预设在工作台顶端中部的下落槽，工作台的上顶端位于下落槽的一侧处固定连接有辅助座，辅助座的外侧壁转动连接有连接杆，连接杆的外侧壁设置有防护壳，防护壳的外侧壁套接有手电筒外壳，可以通过转杆连接外部动力结构，接着开启动力结构带动转杆和连接杆进行转动，此时随着连接杆的转动转盘也将被带动旋转，并通过旋转状态的转盘使得突出杆架晕在弧形槽中进行移动，而突出杆随着弧形槽的形状发生移动时，将会带动移动架和顶板在滑轨中进行移动，此时顶板能够对手电筒外壳的内壁进行扩紧，从而使得加工时手电筒外壳能够处于中心点的位置。

技术研发人员：黄光全,廖小冬
受保护的技术使用者：宁波博雅光电科技有限公司
技术研发日：20231229
技术公布日：2024/9/9
