一种金属线材加工矫直装置的制作方法

本发明涉及金属线材加工，尤其涉及一种金属线材加工矫直装置。

背景技术：

1、金属线材加工出来后，为了方便金属线材的运输和存放，会将金属线材弯曲收卷，但在需要对金属线材进行使用时，弯曲的金属线材不符合使用要求，则需要对金属线材进行矫直处理。

2、目前，现有的对金属线材进行矫直装置在使用时，由于矫直辊上的弧度，大多只能够对圆柱型金属线材进行矫直，而在对扁状的金属线材进行矫直时，具有弧度的矫直辊则无法与扁状的金属线材完全贴合，导致扁状的金属线材中部未被矫直，无法满足两种金属线材的矫直，适配性低。

3、为此，提出一种能够对圆柱形金属线材和扁状的金属线材进行矫直，适配性高的金属线材加工矫直装置。

技术实现思路

1、为了克服对扁状的金属线材进行矫直时，具有弧度的矫直辊则无法与扁状的金属线材完全贴合，导致扁状的金属线材中部未被矫直，无法满足两种金属线材的矫直，适配性低的缺点，本发明提供一种能够对圆柱形金属线材和扁状的金属线材进行矫直，适配性高的金属线材加工矫直装置。

2、本发明通过以下技术途径实现：

3、一种金属线材加工矫直装置，包括有机床和安装于机床上的支架，支架两侧之间滑动式穿接有活动座，活动座与支架下部都转动式穿接有矫直轮，支架前侧与活动座前侧固接有壳体，矫直轮转动式贯穿壳体，机床上安装有驱动电机，驱动电机的输出轴与下方矫直轮之间通过同步带组件传动，支架后侧固接有气缸，气缸的伸缩杆端部固接有弹性伸缩杆，弹性伸缩杆与活动座固定连接，还包括有活动架、矫直环、复位弹簧ⅰ和用于对活动架进行限位的限位组件，所述活动架横向滑动式穿接于壳体中部，活动架与壳体内侧之间对称连接有复位弹簧ⅰ，活动架前侧面转动连接有与矫直轮对应的矫直环，矫直环滑动式贯穿壳体，矫直环内侧对称固接有l型驱动杆，l型驱动杆前端与矫直轮滑动连接，所述矫直环向前移动至壳体外，矫直环套在矫直轮外侧周向，以对扁状的金属线材进行矫直处理。

4、进一步的说明，限位组件包括有对称连接于两侧活动架内侧面之间的导向伸缩杆，支架靠近活动架的两侧都固接有l型板，l型板上滑动式穿接有活动杆，每块l型板上的两根活动杆内端之间都固接有楔形块，楔形块后侧为斜面，以对活动架进行限位，楔形块外侧面与l型板内侧面之间对称连接有套在活动杆上的连接弹簧ⅰ。

5、进一步的说明，楔形块前侧面边缘位置固接有拨块，以对楔形块提供受力点。

6、进一步的说明，还包括有推料组件，推料组件包括有固接于机床顶部的支撑架，支撑架上对称转动式穿接有转轴，转轴上沿周向固定套装有拨动轮，以带动金属线材朝向矫直轮的方向移动进行输送，支撑架上设置有旋转组件，用于带动转轴转动。

7、进一步的说明，拨动轮由两个架子与六根竖杆组成，两个架子固定套装于转轴上，六根竖杆均匀间隔的固接于两个架子之间。

8、进一步的说明，旋转组件包括有转动式穿接于支撑架两侧的竖轴，上方竖轴与前侧转轴之间通过同步带组件传动，下方竖轴与后侧转轴之间通过同步带组件传动，支撑架后侧转动式穿接有位于两侧竖轴之间的导向轴，导向轴与驱动电机的输出轴之间通过同步带组件传动，导向轴前侧与两侧竖轴内端都固定套装有锥齿轮，上下两侧锥齿轮都与中间锥齿轮相啮合，用于对导向轴与竖轴之间进行传动。

9、进一步的说明，还包括有矫正组件，矫正组件包括有固接于机床顶部的固定座，固定座位于靠近支撑架的位置，固定座内侧对称滑动式穿接有活动块，活动块顶部转动连接有压辊，以对金属线材两侧进行矫正，活动块内侧面与固定座内侧之间连接有压缩弹簧，固定座与活动座之间设置有驱动组件，用于带动活动座移动。

10、进一步的说明，驱动组件包括有固接于活动块上的齿条，固定座远离支撑架的一侧上部转动连接有与齿条啮合的旋转齿轮，用于两侧齿条之间的传动，后侧齿条顶部固接有固定杆，固定杆上滑动式套装有l型块，l型块与后侧齿条之间连接有连接弹簧ⅱ，活动座上固接有触发杆，触发杆下部为斜面，用于带动l型块向前移动。

11、进一步的说明，还包括有l型杆与托板，支撑架远离矫直轮的一侧上部对称固接有l型杆，两侧l型杆顶端之间固接有托板，托板位于靠近前后两侧拨动轮的一侧，以对金属线材进行支撑导向。

12、进一步的说明，还包括有均匀间隔固定套装于拨动轮上的橡胶辊，以对金属线材进行保护。

13、本发明其显著进步在于：

14、1、先将圆柱形金属线材放在下方最右侧的矫直轮上，通过上下两侧矫直轮带动圆柱形金属线材向左移动，且对圆柱形金属线材进行矫直，同理，需要对扁状的金属线材进行矫直时，拉动活动架带动矫直环套在矫直轮上，矫直环则对扁状的金属线材矫直，通过矫直环的切换，能够对圆柱形金属线材与扁状的金属线材进行矫直处理，从而提高适配性。

15、2、在拨动轮的作用下，每当驱动电机启动时，能够使得拨动轮转动，拨动轮转动带动金属线材向左移动，也就辅助金属线材的输送，可使得金属线材更顺畅的向左移动进行矫直，从而提高输送效率。

16、3、在压辊的作用下，每当金属线材向左移动进行矫直时，压辊能够对金属线材两侧进行矫直，也就完成对金属线材的初步矫直，初步矫直后的金属线材继续向左移动被完全矫直，可进一步的提高对金属线材的矫直效果。

技术特征：

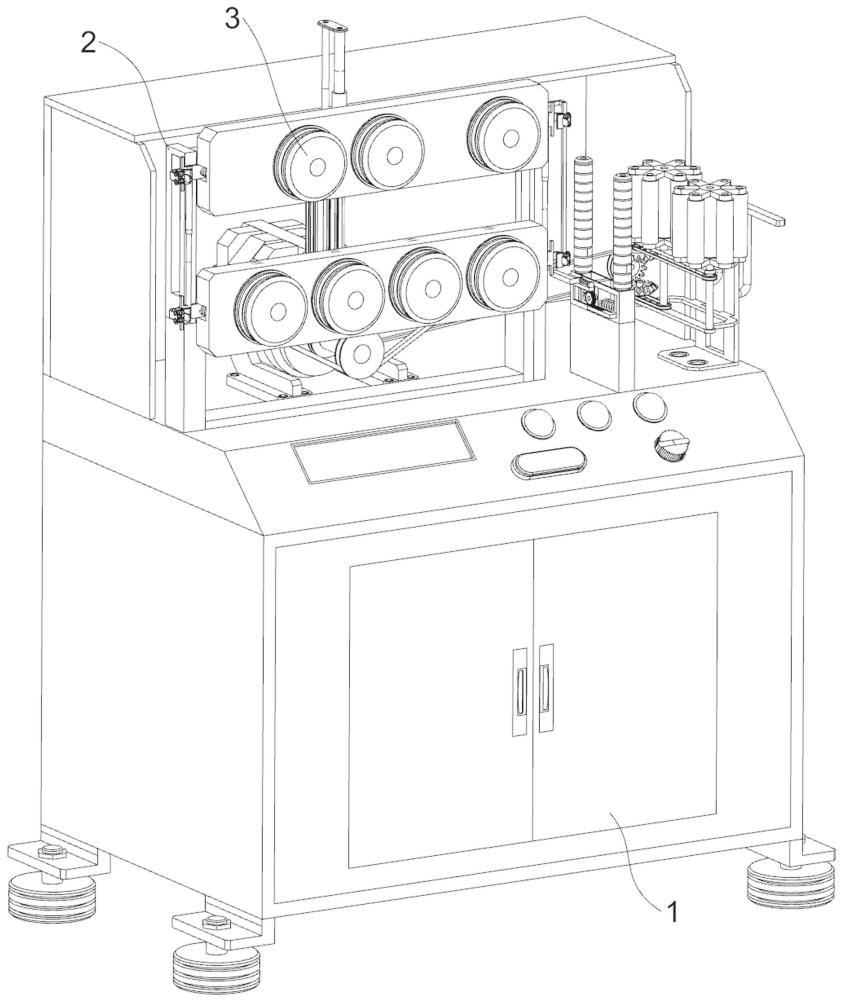

1.一种金属线材加工矫直装置，包括有机床（1）和安装于机床（1）上的支架（2），支架（2）两侧之间滑动式穿接有活动座（4），活动座（4）与支架（2）下部都转动式穿接有矫直轮（3），支架（2）前侧与活动座（4）前侧固接有壳体（5），矫直轮（3）转动式贯穿壳体（5），机床（1）上安装有驱动电机（6），驱动电机（6）的输出轴与下方矫直轮（3）之间通过同步带组件传动，支架（2）后侧固接有气缸（7），气缸（7）的伸缩杆端部固接有弹性伸缩杆（8），弹性伸缩杆（8）与活动座（4）固定连接，其特征是，还包括有活动架（9）、矫直环（10）、l型驱动杆（101）、复位弹簧ⅰ（11）和用于对活动架（9）进行限位的限位组件，所述活动架（9）横向滑动式穿接于壳体（5）中部，活动架（9）与壳体（5）内侧之间对称连接有复位弹簧ⅰ（11），活动架（9）前侧面转动连接有与矫直轮（3）对应的矫直环（10），矫直环（10）滑动式贯穿壳体（5），矫直环（10）内侧对称固接有l型驱动杆（101），l型驱动杆（101）前端与矫直轮（3）滑动连接，所述矫直环（10）向前移动至壳体（5）外，矫直环（10）套在矫直轮（3）外侧周向，以对扁状的金属线材进行矫直处理。

2.按照权利要求1所述的一种金属线材加工矫直装置，其特征是，限位组件包括有对称连接于两侧活动架（9）内侧面之间的导向伸缩杆（12），支架（2）靠近活动架（9）的两侧都固接有l型板（121），l型板（121）上滑动式穿接有活动杆（122），每块l型板（121）上的两根活动杆（122）内端之间都固接有楔形块（123），楔形块（123）后侧为斜面，以对活动架（9）进行限位，楔形块（123）外侧面与l型板（121）内侧面之间对称连接有套在活动杆（122）上的连接弹簧ⅰ（124）。

3.按照权利要求2所述的一种金属线材加工矫直装置，其特征是，楔形块（123）前侧面边缘位置固接有拨块，以对楔形块（123）提供受力点。

4.按照权利要求3所述的一种金属线材加工矫直装置，其特征是，还包括有推料组件，推料组件包括有固接于机床（1）顶部的支撑架（13），支撑架（13）上对称转动式穿接有转轴（131），转轴（131）上沿周向固定套装有拨动轮（132），以带动金属线材朝向矫直轮（3）的方向移动进行输送，支撑架（13）上设置有旋转组件，用于带动转轴（131）转动。

5.按照权利要求4所述的一种金属线材加工矫直装置，其特征是，拨动轮（132）由两个架子与六根竖杆组成，两个架子固定套装于转轴（131）上，六根竖杆均匀间隔的固接于两个架子之间。

6.按照权利要求5所述的一种金属线材加工矫直装置，其特征是，旋转组件包括有转动式穿接于支撑架（13）两侧的竖轴（135），上方竖轴（135）与前侧转轴（131）之间通过同步带组件传动，下方竖轴（135）与后侧转轴（131）之间通过同步带组件传动，支撑架（13）后侧转动式穿接有位于两侧竖轴（135）之间的导向轴（133），导向轴（133）与驱动电机（6）的输出轴之间通过同步带组件传动，导向轴（133）前侧与两侧竖轴（135）内端都固定套装有锥齿轮（134），上下两侧锥齿轮（134）都与中间锥齿轮（134）相啮合，用于对导向轴（133）与竖轴（135）之间进行传动。

7.按照权利要求6所述的一种金属线材加工矫直装置，其特征是，还包括有矫正组件，矫正组件包括有固接于机床（1）顶部的固定座（14），固定座（14）位于靠近支撑架（13）的位置，固定座（14）内侧对称滑动式穿接有活动块（142），活动块（142）顶部转动连接有压辊（141），以对金属线材两侧进行矫正，活动块（142）内侧面与固定座（14）内侧之间连接有压缩弹簧（143），固定座（14）与活动座（4）之间设置有驱动组件，用于带动活动座（4）移动。

8.按照权利要求7所述的一种金属线材加工矫直装置，其特征是，驱动组件包括有固接于活动块（142）上的齿条（144），固定座（14）远离支撑架（13）的一侧上部转动连接有与齿条（144）啮合的旋转齿轮（145），用于两侧齿条（144）之间的传动，后侧齿条（144）顶部固接有固定杆（146），固定杆（146）上滑动式套装有l型块（148），l型块（148）与后侧齿条（144）之间连接有连接弹簧ⅱ（147），活动座（4）上固接有触发杆（149），触发杆（149）下部为斜面，用于带动l型块（148）向前移动。

9.按照权利要求8所述的一种金属线材加工矫直装置，其特征是，还包括有l型杆（15）与托板（16），支撑架（13）远离矫直轮（3）的一侧上部对称固接有l型杆（15），两侧l型杆（15）顶端之间固接有托板（16），托板（16）位于靠近前后两侧拨动轮（132）的一侧，以对金属线材进行支撑导向。

10.按照权利要求9所述的一种金属线材加工矫直装置，其特征是，还包括有均匀间隔固定套装于拨动轮（132）上的橡胶辊（17），以对金属线材进行保护。

技术总结
本发明涉及金属线材加工技术领域，尤其涉及一种金属线材加工矫直装置。包括有机床和安装于机床上的支架，支架两侧之间滑动式穿接有活动座。本发明先将圆柱形金属线材放在下方最右侧的矫直轮上，通过上下两侧矫直轮带动圆柱形金属线材向左移动，且对圆柱形金属线材进行矫直，同理，需要对扁状的金属线材进行矫直时，拉动活动架带动矫直环套在矫直轮上，矫直环则对扁状的金属线材矫直，通过矫直环的切换，能够对圆柱形金属线材与扁状的金属线材进行矫直处理，从而提高适配性。

技术研发人员：罗增贤
受保护的技术使用者：福州市耀鑫机械科技有限公司
技术研发日：
技术公布日：2024/2/8
