一种数控机床用轴类零件加工定位装置的制作方法

本技术涉及轴类加工领域，尤其涉及一种数控机床用轴类零件加工定位装置。

背景技术：

1、轴类零件通常用来传递运动和转矩，在进行连接时通常可以使用轴键槽锁定的方法，轴键槽在行业中指的是轴类工件上的两个凹槽，通常将其通过定位装置固定后，再采用铣床来进行加工。在公告号为cn219684672u的中国实用新型专利中公开了一种轴类零件定位装置，其主要包括定位板，所述定位板顶面开设有两组用于放置轴类零件的定位槽，所述定位槽均沿定位板长度方向延伸，所述定位槽之间设有用于同时固定两个定位槽内轴类零件的定位组件，将两根轴类零件分别放置于定位板上的定位槽内，然后通过定位板上的定位组件将两根轴类零件同时固定在定位板上的定位槽内，然后再加工结束后同时拆下。

2、针对上述中的相关技术，发明人认为存在以下缺陷：在上述结构中，轴是置于定位槽内然后通过定位压块进行固定的，当轴的尺寸远大于定位槽时，轴的外圈上方与定位板之间具有较大的高度，这时仅通过一个固定螺栓是难以对两个轴进行完全的固定的，当只对一个轴进行固定时，定位压块会有一个处于由于没有接触点而造成倾斜，固定效果较差。为此，我们设计了一种数控机床用轴类零件加工定位装置。

技术实现思路

1、为解决对轴的固定效果差的技术问题，本实用新型提供一种数控机床用轴类零件加工定位装置。

2、本实用新型采用以下技术方案实现：一种数控机床用轴类零件加工定位装置，包括安装座，所述安装座前后两侧贯穿形成有多个等间距分布的安装滑槽，多个固定螺栓通过安装滑槽对称安装在安装座上方，且处于同一侧的多个所述固定螺栓之间上方通过锁紧螺母设置有横向板，轴放置在所述安装座上方，且所述轴的外圈表面与横向板下端表面紧密贴合。

3、作为上述方案的进一步改进，所述安装滑槽的截面呈凸字形结构，所述固定螺栓的头部滑动置于安装滑槽内，且所述固定螺栓通过固定螺母连接在安装座上，固定螺栓倒置有的截面形状与其一致，进而便于固定螺栓安装到安装滑槽内，且其位置能够根据需要进行调节，使得横向板处于所需位置；

4、所述安装滑槽的上端边缘处倒圆角形成有弧形面，轴放置在安装座上方时，轴的外圈表面可能会与安装滑槽边缘处接触，将其倒圆角设计能够避免尖锐处对轴表面造成的刮伤。

5、作为上述方案的进一步改进，所述横向板上下两端表面贯穿形成有调节槽一，所述固定螺栓的螺杆穿过调节槽一置于其上方，且所述横向板的上方螺纹连接有锁紧螺母，横向板通过调节槽一套接在固定螺栓上方后，横向板与轴的表面接触，然后再将锁紧螺母拧在固定螺栓上，能够使得横向板紧紧的压合在轴上，进而对轴进行固定。

6、作为上述方案的进一步改进，前后两个所述横向板的朝内一侧表面均与轴的朝外一侧表面紧密贴合，能够对轴的前后移动进行限位，使其无法前后移动。

7、作为上述方案的进一步改进，所述横向板的上方设置有纵向板，所述纵向板的上方设置有两组纵向杆，且每组纵向杆包括两个纵向杆，同一组的两个所述纵向杆外圈表面均与轴的外圈表面紧密接触，纵向杆能够对轴的左右移动进行限位，使其无法左右移动。

8、作为上述方案的进一步改进，所述纵向板上表面开设有调节槽二，所述纵向杆穿过调节槽二置于其上方，且所述纵向杆上设置有螺纹段，所述纵向杆通过压紧螺母一、压紧螺母二固定在纵向板上，纵向杆能够固定在纵向板上，进而能够对轴的左右两侧进行限位固定，且纵向杆能够根据需要调节间距，适用于多种不同尺寸的轴以及轴的不同位置，同时纵向板的高度根据需要进行调节，使得纵向杆上的螺纹端不会与轴表面接触。

9、相比现有技术，本实用新型的有益效果在于：

10、1、本实用新型通过在安装座上滑动设置多个固定螺栓，横向板通过固定螺栓紧紧的压合在轴上方，进而能够对轴进行固定，且横向板的高度根据中的尺寸能够进行调节，适用于多种尺寸的轴，且能够同时对多个轴进行固定，且固定效果好；

11、2、通过在轴的前后两侧设置横向板，在轴的左右两侧设置纵向杆，进而能够对轴的前后左右都进行定位，使其无法进行晃动，提高了固定的稳定性。

技术特征：

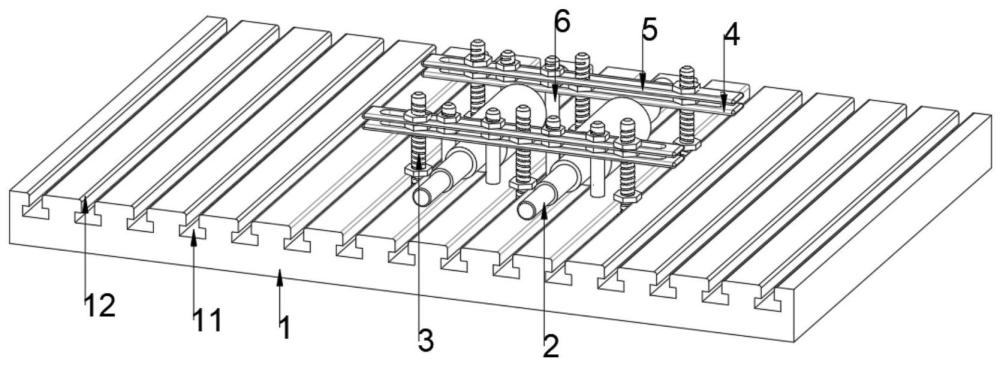

1.一种数控机床用轴类零件加工定位装置，包括安装座(1)，其特征在于，所述安装座(1)前后两侧贯穿形成有多个等间距分布的安装滑槽(11)，多个固定螺栓(3)通过安装滑槽(11)对称安装在安装座(1)上方，且处于同一侧的多个所述固定螺栓(3)之间上方通过锁紧螺母(32)设置有横向板(4)，轴(2)放置在所述安装座(1)上方，且所述轴(2)的外圈表面与横向板(4)下端表面紧密贴合。

2.如权利要求1所述的一种数控机床用轴类零件加工定位装置，其特征在于，所述安装滑槽(11)的截面呈凸字形结构，所述固定螺栓(3)的头部滑动置于安装滑槽(11)内，且所述固定螺栓(3)通过固定螺母(31)连接在安装座(1)上；

3.如权利要求1所述的一种数控机床用轴类零件加工定位装置，其特征在于，所述横向板(4)上下两端表面贯穿形成有调节槽一(41)，所述固定螺栓(3)的螺杆穿过调节槽一(41)置于其上方，且所述横向板(4)的上方螺纹连接有锁紧螺母(32)。

4.如权利要求1所述的一种数控机床用轴类零件加工定位装置，其特征在于，前后两个所述横向板(4)的朝内一侧表面均与轴(2)的朝外一侧表面紧密贴合。

5.如权利要求1所述的一种数控机床用轴类零件加工定位装置，其特征在于，所述横向板(4)的上方设置有纵向板(5)，所述纵向板(5)的上方设置有两组纵向杆(6)，且每组纵向杆(6)包括两个纵向杆(6)，同一组的两个所述纵向杆(6)外圈表面均与轴(2)的外圈表面紧密接触。

6.如权利要求5所述的一种数控机床用轴类零件加工定位装置，其特征在于，所述纵向板(5)上表面开设有调节槽二(51)，所述纵向杆(6)穿过调节槽二(51)置于其上方，且所述纵向杆(6)上设置有螺纹段(61)，所述纵向杆(6)通过压紧螺母一(62)、压紧螺母二(63)固定在纵向板(5)上。

技术总结
本技术涉及轴类加工领域，公开了一种数控机床用轴类零件加工定位装置，所述安装座前后两侧贯穿形成有多个等间距分布的安装滑槽，多个固定螺栓通过安装滑槽对称安装在安装座上方，且处于同一侧的多个所述固定螺栓之间上方通过锁紧螺母设置有横向板，轴放置在所述安装座上方，且所述轴的外圈表面与横向板下端表面紧密贴合，横向板通过固定螺栓紧紧的压合在轴上方，进而能够对轴进行固定，且横向板的高度根据中的尺寸能够进行调节，适用于多种尺寸的轴，且能够同时对多个轴进行固定，通过在轴的前后两侧设置横向板，在轴的左右两侧设置纵向杆，进而能够对轴的前后左右都进行定位，使其无法进行晃动，提高了固定的稳定性。

技术研发人员：郝军磊
受保护的技术使用者：苏州海可杰精密机械有限公司
技术研发日：20240508
技术公布日：2025/2/27
