一种抗体浓缩装置的制作方法

本技术涉及抗体浓缩，具体是一种抗体浓缩装置。

背景技术：

1、纳米抗体是在羊驼外周血液中存在一种天然缺失轻链的抗体，该抗体只包含一个重链可变区(vhh)和两个常规的ch2与ch3区，但却不像人工改造的单链抗体片段(scfv)那样容易相互沾粘，甚至聚集成块；浓缩，指使溶剂蒸发而提高溶液的浓度，泛指不需要的部分减少而需要部分的相对含量增高；主要用于化工业用语；浓缩采用加热等方法使溶液中的溶剂蒸发而增加溶液的浓度；浓缩也泛指减少事物的不需要的部分，使需要部分的含量相对增加；如：浓缩铀。

2、一种抗体浓缩装置(申请号：cn201920893450.6)中，包括箱体、制冷机构、网架和集液盒，箱体前侧开口且其开口处设有可打开或关闭开口处的箱门；箱体的内部沿左右方向竖直设有分隔板，将箱体的内部分隔为前后独立的浓缩室和制冷室；制冷机构包括压缩机和冷却器，冷却器设置在制冷室内，压缩机位于箱体外；网架水平设置在浓缩室内，其两端分别与箱体的内侧壁连接；集液盒上方开口，其可拆卸的设置在浓缩室内，且位于网架下方。本实用新型的抗体浓缩装置提高了抗体浓缩的效率，并且使得聚乙二醇20000的回收更简单方便；但是在加热纳米抗体溶液时，需要将装有纳米抗体溶液的烧杯置放在浓缩装置内部，再启用浓缩装置进行加热，完成加热操作后，才能进行浓缩操作；不具备保温功能的浓缩装置，每一次启用浓缩装置时均需要耗费大量的时间进行加热操作，费时费力。

技术实现思路

1、本实用新型的目的在于提供一种抗体浓缩装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种抗体浓缩装置，包括浓缩处理罐，所述浓缩处理罐的内壁上贴有反光贴，所述浓缩处理罐的内部设置有密封机构、加热机构和夹持机构，所述密封机构包括密封板、伸缩杆和限位板，所述浓缩处理罐内部的顶端固定安装有伸缩杆，所述伸缩杆的下端固定安装有密封板，所述加热机构包括支柱、实验台、点火器、喷火管道、支架和加热杆，所述浓缩处理罐内部的底端固定安装有支柱和点火器，所述浓缩处理罐的内壁上固定安装有支架，所述支架上固定安装有加热杆。

4、可选的，所述支柱的上端固定安装有实验台，所述点火器的左端固定安装有喷火管道，所述实验台上设置有溶液杯。

5、可选的，所述浓缩处理罐的内壁上开设有滑槽，所述密封板的左右两端均固定安装有限位板，所述限位板与浓缩处理罐内壁上的滑槽滑动连接。

6、可选的，所述夹持机构包括第一螺杆、第一夹板、第一轴承、第一限位伸缩管、第二螺杆、第二夹板、第二轴承和第二限位伸缩管，所述浓缩处理罐的右端旋转安装有第一螺杆，所述浓缩处理罐的左端旋转安装有第二螺杆。

7、可选的，所述第一螺杆的左端设置有第一夹板，所述第一夹板的右端安装有第一轴承和第一限位伸缩管，所述第一螺杆通过第一轴承与第一夹板相连接，所述第一限位伸缩管远离第一夹板的一端与浓缩处理罐固定连接。

8、可选的，所述第二螺杆的右侧设置有第二夹板，所述第二夹板的左端安装有第二轴承和第二限位伸缩管，所述第二螺杆通过第二轴承与第二夹板相连接，所述第二限位伸缩管远离第二夹板的一端与浓缩处理罐固定连接。

9、可选的，所述浓缩处理罐的顶端固定安装有压力监测表和排气阀，所述排气阀与浓缩处理罐内部相连通。

10、与现有技术相比，本实用新型的有益效果是：

11、本实用新型中，设置有密封机构和加热机构，启动加热杆进行发热操作，当加热杆发热时，热量将扩散至浓缩处理罐内部，使得浓缩处理罐内部充满热量，随后将溶液杯置放在实验台上，启动点火器即可快速加热溶液杯内部的纳米抗体溶液，浓缩纳米抗体溶液，得到高纯度的纳米抗体，完成单个溶液杯的浓缩工作后，再放入另一个溶液杯进行浓缩操作，加热杆一直发热，配合浓缩处理罐的保温功能和密封机构的密封功能，后续每次加热溶液杯时，无需重复进行浓缩处理罐内部的加热工作，更加省时省力，浓缩效率更高。

技术特征：

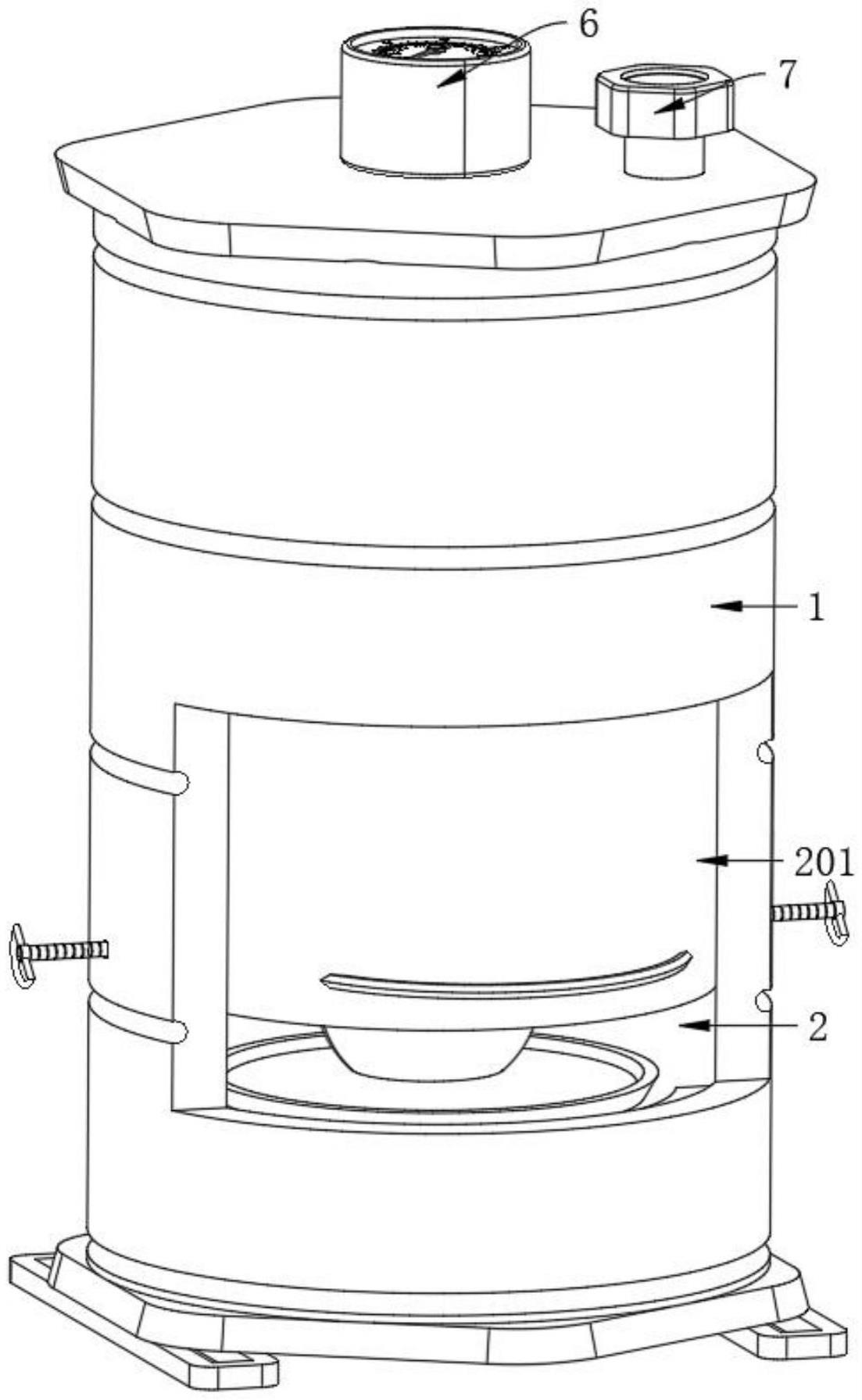

1.一种抗体浓缩装置，包括浓缩处理罐(1)，所述浓缩处理罐(1)的内壁上贴有反光贴，其特征在于：所述浓缩处理罐(1)的内部设置有密封机构(2)、加热机构(3)和夹持机构(5)，所述密封机构(2)包括密封板(201)、伸缩杆(202)和限位板(203)，所述浓缩处理罐(1)内部的顶端固定安装有伸缩杆(202)，所述伸缩杆(202)的下端固定安装有密封板(201)，所述加热机构(3)包括支柱(301)、实验台(302)、点火器(303)、喷火管道(304)、支架(305)和加热杆(306)，所述浓缩处理罐(1)内部的底端固定安装有支柱(301)和点火器(303)，所述浓缩处理罐(1)的内壁上固定安装有支架(305)，所述支架(305)上固定安装有加热杆(306)。

2.根据权利要求1所述的一种抗体浓缩装置，其特征在于：所述支柱(301)的上端固定安装有实验台(302)，所述点火器(303)的左端固定安装有喷火管道(304)，所述实验台(302)上设置有溶液杯(4)。

3.根据权利要求1所述的一种抗体浓缩装置，其特征在于：所述浓缩处理罐(1)的内壁上开设有滑槽，所述密封板(201)的左右两端均固定安装有限位板(203)，所述限位板(203)与浓缩处理罐(1)内壁上的滑槽滑动连接。

4.根据权利要求1所述的一种抗体浓缩装置，其特征在于：所述夹持机构(5)包括第一螺杆(501)、第一夹板(502)、第一轴承(503)、第一限位伸缩管(504)、第二螺杆(505)、第二夹板(506)、第二轴承(507)和第二限位伸缩管(508)，所述浓缩处理罐(1)的右端旋转安装有第一螺杆(501)，所述浓缩处理罐(1)的左端旋转安装有第二螺杆(505)。

5.根据权利要求4所述的一种抗体浓缩装置，其特征在于：所述第一螺杆(501)的左端设置有第一夹板(502)，所述第一夹板(502)的右端安装有第一轴承(503)和第一限位伸缩管(504)，所述第一螺杆(501)通过第一轴承(503)与第一夹板(502)相连接，所述第一限位伸缩管(504)远离第一夹板(502)的一端与浓缩处理罐(1)固定连接。

6.根据权利要求4所述的一种抗体浓缩装置，其特征在于：所述第二螺杆(505)的右侧设置有第二夹板(506)，所述第二夹板(506)的左端安装有第二轴承(507)和第二限位伸缩管(508)，所述第二螺杆(505)通过第二轴承(507)与第二夹板(506)相连接，所述第二限位伸缩管(508)远离第二夹板(506)的一端与浓缩处理罐(1)固定连接。

7.根据权利要求1所述的一种抗体浓缩装置，其特征在于：所述浓缩处理罐(1)的顶端固定安装有压力监测表(6)和排气阀(7)，所述排气阀(7)与浓缩处理罐(1)内部相连通。

技术总结
本技术公开了抗体浓缩技术领域的一种抗体浓缩装置，包括浓缩处理罐，浓缩处理罐的内壁上贴有反光贴，浓缩处理罐的内部设置有密封机构、加热机构和夹持机构，浓缩处理罐内部的顶端固定安装有伸缩杆，伸缩杆的下端固定安装有密封板，浓缩处理罐内部的底端固定安装有支柱和点火器，浓缩处理罐的内壁上固定安装有支架，支架上固定安装有加热杆，该抗体浓缩装置，设置有密封机构和加热机构，启动点火器即可快速加热溶液杯内部的纳米抗体溶液，浓缩纳米抗体溶液，完成单个溶液杯的浓缩工作后；加热杆发热，配合浓缩处理罐的保温功能和密封机构的密封功能，后续每次加热溶液杯时，无需重复进行浓缩处理罐内部的加热工作，省时省力，浓缩效率更高。
