一种皮革加工用压水装置的制作方法

本技术涉及皮革加工，特别涉及一种皮革加工用压水装置。

背景技术：

1、皮革是经脱毛和鞣制等物理、化学加工所得到的已经变性不易腐烂的动物皮。革是由天然蛋白质纤维在三维空间紧密编织构成的，其表面有一种特殊的粒面层，具有自然的粒纹和光泽，手感舒适。在对皮革进行加工生产时，需要对皮革进行清洗处理，在清洗完成后需要对皮革的水体进行挤压出来。

2、公开(公告)号：cn218989295u，公开了一种通过式皮革伸展压水装置，通过将皮革料通过主处理箱的顶面导向辊体的导向下拉伸到处理槽体的内部，且让延伸端套接设置在处理槽体的内部辊体外侧边，再将其缠绕在延展辊体的外侧边传输出，且将处理槽体的内部填充清洗液体，在皮革贯穿式设置在清洗液体内部后进行对皮革进行清洗处理，在皮革向上延伸运动时，通过控制挤压气缸向中心位置挤压作用后，使得带动着挤压框体在内卡接槽的内侧边水平移动，让中间端的挤压辊对中心竖直向传输的皮革的两侧边进行挤压作用，而在挤压的同时皮革料的拉伸运动时，挤压辊在皮革的两侧边形成挤压滚动作用，使得对皮革的清洗液通过挤压向下流出处理。

3、上述专利中，虽然能够对皮革进行清洗和压水操作，但是清洗时只能单靠清洗液清洗，不具备表面的清刷结构，难以将皮革表面清洗干净，以及对挤水后的皮革不能进行收卷操作，降低了皮革的加工效率，因此，有必要提供一种皮革加工用压水装置。

技术实现思路

1、本实用新型的主要目的在于提供一种皮革加工用压水装置，可以有效解决背景技术中清洗时只能单靠清洗液清洗，不具备表面的清刷结构，难以将皮革表面清洗干净，以及对挤水后的皮革不能进行收卷操作，降低了皮革的加工效率的问题。

2、为实现上述目的，本实用新型采取的技术方案为：一种皮革加工用压水装置，包括箱体单元、固定连接在箱体单元顶部的支撑单元，以及安装在所述箱体单元相对内壁面之间的多个转运辊结构，还包括设置在箱体单元内部的清洗单元及设置在箱体单元内部和支撑单元之间的挤压收卷单元；

3、所述清洗单元包括固定连接在箱体单元内部底板上的固定板，以及活动设置在所述固定板内部的两个用于清刷皮革上下表面的活动辊；

4、所述挤压收卷单元包括嵌设在箱体单元一端相对内壁面的两个电动伸缩杆，以及设置在所述电动伸缩杆一端的用于皮革挤压水的挤压辊。

5、优选地，所述箱体单元包括加工箱、开设在加工箱一侧的进入口，以及固定连接在所述进入口内部上下壁面的弧滑柱。

6、优选地，所述支撑单元包括固定连接在加工箱后端顶部的支撑板a、开设在支撑板a顶部的u形槽，以及固定连接在所述加工箱前端顶部的支撑板b。

7、优选地，所述清洗单元还包括贯穿开设在固定板一侧的穿插口、活动设置在固定板内部上下方的活动架、安装在活动辊外表面的清洗刷、固定连接在活动架一端的限位板，以及固定连接在所述限位板一侧的复位弹簧。

8、优选地，所述挤压收卷单元还包括固定连接在电动伸缩杆驱动端的固定架、安装在支撑板b前端面的驱动电机、固定连接在驱动电机驱动端的转轴、开设在转轴一端的十字卡槽、安装在支撑板a和支撑板b之间的收卷辊，以及固定连接在所述收卷辊一端的十字卡块。

9、优选地，所述活动辊的两端分别与活动架的两内壁面活动连接，两个所述活动辊以穿插口的水平面中心处对称分布，所述复位弹簧固定连接在限位板的一侧与固定板的内壁之间。

10、优选地，所述挤压辊的两端分别与固定架的相对内壁面活动连接，所述十字卡槽的内部形状与尺寸和十字卡块的截面形状与尺寸相适配，所述u形槽的内径尺寸与收卷辊的外径尺寸相适配。

11、与现有技术相比，本实用新型具有如下有益效果：

12、一、本实用新型中，通过将加工箱的内部注入清洗液，然后将皮革的一端穿过进入口，并在多个转运辊结构的作用下穿过固定板的穿插口，皮革位于两个活动辊之间，并在复位弹簧的弹性作用下，使两个活动架始终相互靠拢，将两个活动辊的外表面分别紧贴皮革的上下表面，在皮革收卷移动的同时，两个活动辊外表面设置的清洗刷对皮革的上下表面进行清刷，该结构能够在皮革收卷传输的过程中对其上下表面进行清洗，并且通过清洗刷对皮革的上下表面进行清刷，提高了皮革上下表面的清洗效果。

13、二、本实用新型中，通过将皮革的一端通过转运辊结构拉出并缠绕在收卷辊的外表面，收卷辊通过十字卡块插入转轴的十字卡槽的内部，并使收卷辊的一端置于支撑板a顶部的u形槽的内部，同时启动两个电动伸缩杆，两个电动伸缩杆通过固定架推动两个挤压辊往皮革的两表面移动，对皮革进行挤压，然后启动驱动电机带动转轴转动，从而带动收卷辊转动进行皮革的收卷，且在皮革收卷上升的同时在两个挤压辊的挤压下，对皮革内部的水分挤出落下，该结构能够通过收卷的方式对皮革进行挤水操作，能够在收卷的同时进行挤水操作，提高了皮革的加工效率，能够便于收卷后的皮革取下存放。

技术特征：

1.一种皮革加工用压水装置，包括箱体单元(100)、固定连接在箱体单元(100)顶部的支撑单元(200)，以及安装在所述箱体单元(100)相对内壁面之间的多个转运辊结构(300)，其特征在于，还包括设置在箱体单元(100)内部的清洗单元(400)及设置在箱体单元(100)内部和支撑单元(200)之间的挤压收卷单元(500)；

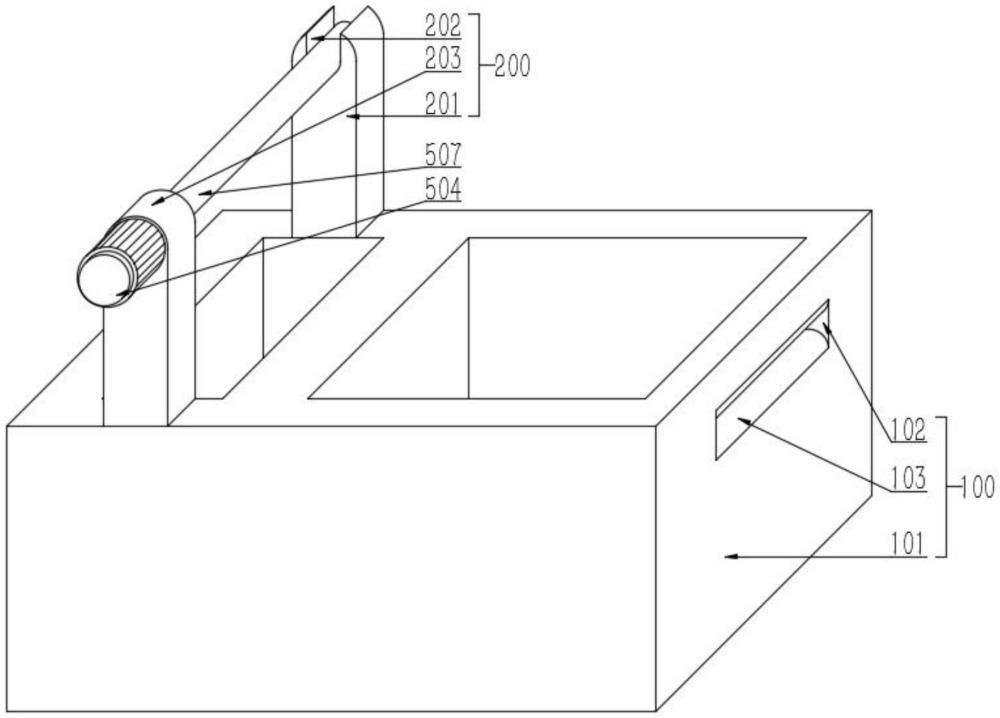

2.根据权利要求1所述的一种皮革加工用压水装置，其特征在于：所述箱体单元(100)包括加工箱(101)、开设在加工箱(101)一侧的进入口(102)，以及固定连接在所述进入口(102)内部上下壁面的弧滑柱(103)。

3.根据权利要求2所述的一种皮革加工用压水装置，其特征在于：所述支撑单元(200)包括固定连接在加工箱(101)后端顶部的支撑板a(201)、开设在支撑板a(201)顶部的u形槽(202)，以及固定连接在所述加工箱(101)前端顶部的支撑板b(203)。

4.根据权利要求1所述的一种皮革加工用压水装置，其特征在于：所述清洗单元(400)还包括贯穿开设在固定板(401)一侧的穿插口(402)、活动设置在固定板(401)内部上下方的活动架(403)、安装在活动辊(404)外表面的清洗刷(405)、固定连接在活动架(403)一端的限位板(406)，以及固定连接在所述限位板(406)一侧的复位弹簧(407)。

5.根据权利要求3所述的一种皮革加工用压水装置，其特征在于：所述挤压收卷单元(500)还包括固定连接在电动伸缩杆(501)驱动端的固定架(502)、安装在支撑板b(203)前端面的驱动电机(504)、固定连接在驱动电机(504)驱动端的转轴(505)、开设在转轴(505)一端的十字卡槽(506)、安装在支撑板a(201)和支撑板b(203)之间的收卷辊(507)，以及固定连接在所述收卷辊(507)一端的十字卡块(508)。

6.根据权利要求4所述的一种皮革加工用压水装置，其特征在于：所述活动辊(404)的两端分别与活动架(403)的两内壁面活动连接，两个所述活动辊(404)以穿插口(402)的水平面中心处对称分布，所述复位弹簧(407)固定连接在限位板(406)的一侧与固定板(401)的内壁之间。

7.根据权利要求5所述的一种皮革加工用压水装置，其特征在于：所述挤压辊(503)的两端分别与固定架(502)的相对内壁面活动连接，所述十字卡槽(506)的内部形状与尺寸和十字卡块(508)的截面形状与尺寸相适配，所述u形槽(202)的内径尺寸与收卷辊(507)的外径尺寸相适配。

技术总结
本技术公开了一种皮革加工用压水装置，涉及皮革加工技术领域，包括箱体单元、支撑单元，以及多个转运辊结构，还包括清洗单元及挤压收卷单元；清洗单元包括固定连接在箱体单元内部底板上的固定板，以及活动设置在固定板内部的两个用于清刷皮革上下表面的活动辊，挤压收卷单元包括嵌设在箱体单元一端相对内壁面的两个电动伸缩杆，以及设置在电动伸缩杆一端的用于皮革挤压水的挤压辊。本技术为一种皮革加工用压水装置，能够在皮革收卷传输的过程中对其上下表面进行清洗，并且通过清洗刷对皮革的上下表面进行清刷，提高了皮革上下表面的清洗效果，能够在收卷的同时进行挤水操作，提高了皮革的加工效率，能够便于收卷后的皮革取下存放。

技术研发人员：房久成,李圣杰,朱成祥
受保护的技术使用者：山东君成皮业有限公司
技术研发日：20240117
技术公布日：2024/12/5
