一种新型地膜回收装置的制作方法

本技术涉及地膜回收，具体为一种新型地膜回收装置。

背景技术：

1、地膜覆盖是一项成熟的农业栽培技术，保水保肥、保持湿度，有效增加和延长了作物生长期，确保了农作物产量的提高，而在短缺使用的地膜在进行回收的时候较为困难，而现有的卷收机上的卷收辊的大小都是固定的，不易把卷收辊上的地膜脱离，且在对地膜卷收后需要人员手动把地膜扯断，使用起来不够便捷，因此我们提出一种新型地膜回收装置。

技术实现思路

1、本实用新型的目的在于提供一种新型地膜回收装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种新型地膜回收装置，包括机架、竖加固板、传动电动机、回卷辊和调控箱体，所述机架的前侧固定安装有限位安装框，所述竖加固板一侧的顶部固定安装有传动电动机，所述传动电动机通过导线与调控箱体电性连接，所述竖加固板远离传动电动机的一侧通过轴承固定安装有回卷辊，所述传动电动机的输出端通过转动轴与回卷辊固定连接，所述机架顶部的一侧固定安装有竖加固板，所述机架顶部的一侧固定安装有调控箱体，所述机架的一侧固定安装有扶杆架。

3、优选的，所述回卷辊两端的四周固定安装有四组等距的调节联动杆，调节联动杆的顶部固定安装有弧形圆板。

4、优选的，所述限位安装框的两端固定安装有竖稳固杆，所述限位安装框的正面设有矩形槽b，所述限位安装框的顶部和底部设有矩形槽a，所述限位安装框顶部和底部的两端固定安装有电动升降杆，电动升降杆通过导线与调控箱体电性连接，电动升降杆之间固定安装有紧固板，紧固板通过衔接连杆固定安装有裁切刃。

5、优选的，所述机架底部靠近四个角的位置处固定安装有行走轮，所述机架的四个角固定安装有调节转杆，调节转杆的顶部固定安装有转动圆盘，调节转杆的底部固定安装有圆形稳固盘。

6、优选的，所述调控箱体的一侧设有调控按键a和调控按键b，所述调控箱体一侧底部的中央位置处通过导线固定安装有外接电源线。

7、优选的，所述扶杆架一侧的中央位置处固定安装有斜连杆，所述扶杆架的表面套有防滑套筒。

8、与现有技术相比，本实用新型的有益效果是：该地膜回收用收卷机设置了调节联动杆，回卷辊的四周通过调节联动杆对弧形圆板进行固定安装，然后回卷辊带动四周的弧形圆板对地膜进行卷收，卷收结束后，通过调节联动杆调节弧形圆板的位置，然后卷收后的地膜直接就可以进行抽离，该地膜回收用收卷机设置了裁切刃，在卷收的过程中，通过电动升降杆带动裁切刃移动到矩形槽b内部，然后两组裁切刃对经过地膜进行切断。

技术特征：

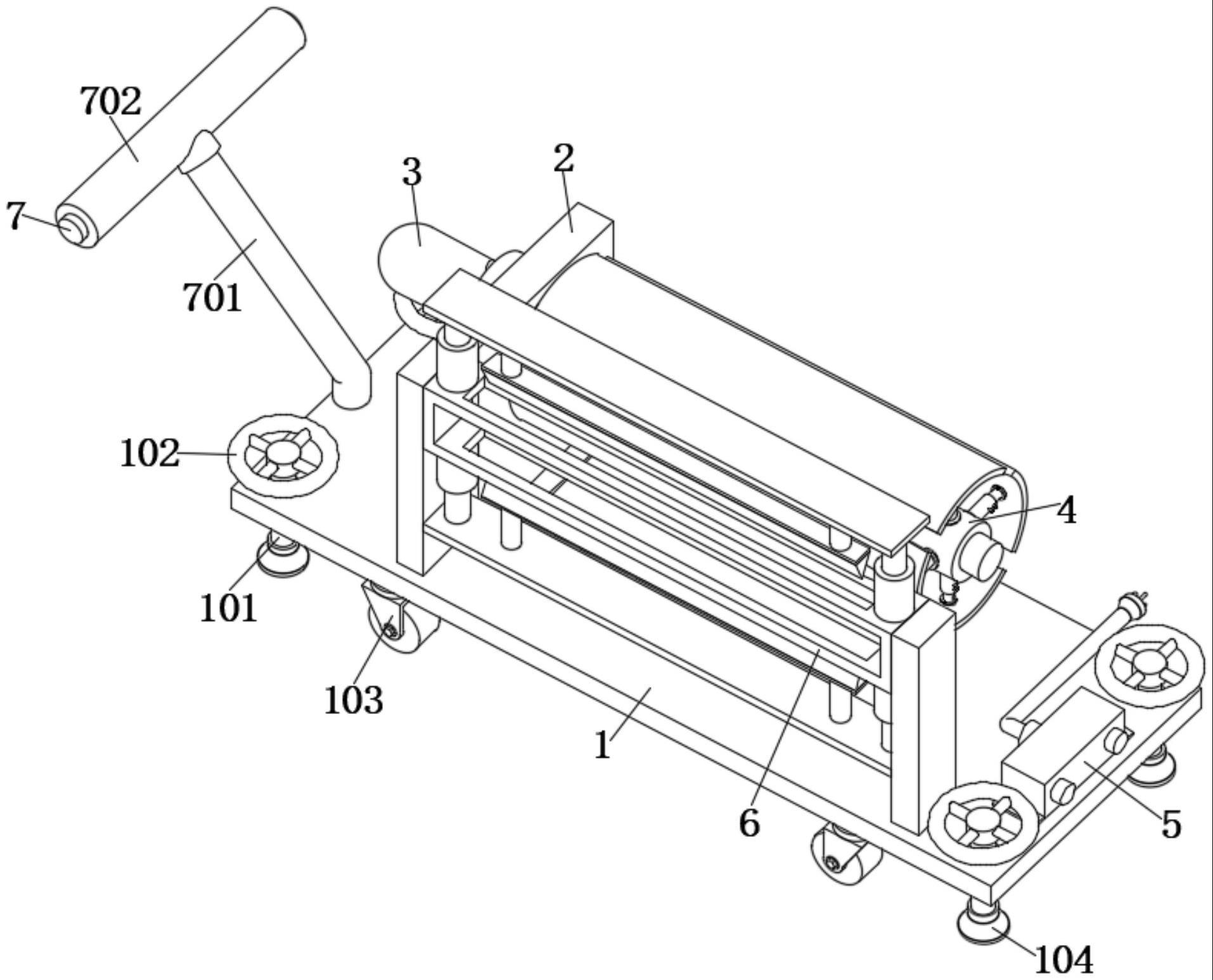

1.一种新型地膜回收装置，包括机架(1)、竖加固板(2)、传动电动机(3)、回卷辊(4)和调控箱体(5)，其特征在于：所述机架(1)的前侧固定安装有限位安装框(6)，所述竖加固板(2)一侧的顶部固定安装有传动电动机(3)，所述传动电动机(3)通过导线与调控箱体(5)电性连接，所述竖加固板(2)远离传动电动机(3)的一侧通过轴承固定安装有回卷辊(4)，所述传动电动机(3)的输出端通过转动轴与回卷辊(4)固定连接，所述机架(1)顶部的一侧固定安装有竖加固板(2)，所述机架(1)顶部的一侧固定安装有调控箱体(5)，所述机架(1)的一侧固定安装有扶杆架(7)。

2.根据权利要求1所述的一种新型地膜回收装置，其特征在于：所述回卷辊(4)两端的四周固定安装有四组等距的调节联动杆(401)，调节联动杆(401)的顶部固定安装有弧形圆板(402)。

3.根据权利要求1所述的一种新型地膜回收装置，其特征在于：所述限位安装框(6)的两端固定安装有竖稳固杆(606)，所述限位安装框(6)的正面设有矩形槽b(607)，所述限位安装框(6)的顶部和底部设有矩形槽a(603)，所述限位安装框(6)顶部和底部的两端固定安装有电动升降杆(605)，电动升降杆(605)通过导线与调控箱体(5)电性连接，电动升降杆(605)之间固定安装有紧固板(601)，紧固板(601)通过衔接连杆(602)固定安装有裁切刃(604)。

4.根据权利要求1所述的一种新型地膜回收装置，其特征在于：所述机架(1)底部靠近四个角的位置处固定安装有行走轮(103)，所述机架(1)的四个角固定安装有调节转杆(101)，调节转杆(101)的顶部固定安装有转动圆盘(102)，调节转杆(101)的底部固定安装有圆形稳固盘(104)。

5.根据权利要求1所述的一种新型地膜回收装置，其特征在于：所述调控箱体(5)的一侧设有调控按键a(501)和调控按键b(502)，所述调控箱体(5)一侧底部的中央位置处通过导线固定安装有外接电源线(503)。

6.根据权利要求1所述的一种新型地膜回收装置，其特征在于：所述扶杆架(7)一侧的中央位置处固定安装有斜连杆(701)，所述扶杆架(7)的表面套有防滑套筒(702)。

技术总结
本技术公开了一种新型地膜回收装置，包括机架、传动电动机、回卷辊和调控箱体，所述机架的前侧固定安装有限位安装框，所述竖加固板一侧的顶部固定安装有传动电动机，所述传动电动机通过导线与调控箱体电性连接，所述竖加固板远离传动电动机的一侧通过轴承固定安装有回卷辊。本技术回卷辊的四周通过调节联动杆对弧形圆板进行固定安装，然后回卷辊带动四周的弧形圆板对地膜进行卷收，卷收结束后，通过调节联动杆调节弧形圆板的位置，然后卷收后的地膜直接就可以进行抽离，该地膜回收用收卷机设置了裁切刃，在卷收的过程中，通过电动升降杆带动裁切刃移动到矩形槽B内部，然后两组裁切刃对经过地膜进行切断。

技术研发人员：金璐,王洋
受保护的技术使用者：宁夏润宇塑业有限公司
技术研发日：20221130
技术公布日：2024/1/12
