一种电缆加工收卷机构的制作方法

本技术涉及电缆加工，特别涉及一种电缆加工收卷机构。

背景技术：

1、电缆通常是由几根或几组导线绞合而成的类似绳索的电缆，每组导线之间相互绝缘，并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层，电缆具有内通电，外绝缘的特征，在电缆的加工过程中，需要将电缆进行收卷；

2、传统电缆的收卷直接将电缆收卷在收卷架上，但由于电缆的牵引点位置不便，导致，电缆在收卷时，容易集中堆积在收卷架的中部，造成收卷架上电缆分布不均匀，而手动移动收卷架或拉动电缆，则需要专门的人盯住收卷架的收卷情况，造成人力资源的浪费。

技术实现思路

1、本实用新型的目的在于提供一种电缆加工收卷机构，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种电缆加工收卷机构，包括：

3、底板，其两侧均固定连接有定位板，其中一个定位板的一边侧活动设置有连接板；

4、两个所述定位板之间设置有收卷组件，所述收卷组件包含丝杆、两个驱动电机、滑块、滑槽、多个滚珠、两个限位杆和收卷结构，两个所述驱动电机分别设置于两个定位板相背的一端，所述滑块与丝杆的外壁螺纹连接，两个所述限位杆与滑块的顶部和底部滑动穿插连接，多个所述滚珠等距嵌设于滑槽的内腔，所述滑槽的内腔滑动连接有电缆本体，所述收卷结构设置于其中一个定位板的一边侧。

5、优选的，其中一个所述驱动电机的输出端与丝杆的一端传动连接，其中另一个驱动电机的输出端传动连接有转动轴。

6、优选的，所述收卷结构包含第一齿轮、第二齿轮、转动杆和两个卡块，所述第一齿轮等距固定于转动轴的中部，所述第一齿轮和第二齿轮的外壁啮合连接，两个所述卡块等距固定于转动杆外壁的两侧。

7、优选的，所述第二齿轮与转动杆的一端固定穿插连接，所述转动杆的一端通过轴承与其中一个定位板的中部转动穿插连接。

8、优选的，所述转动杆的另一端于连接板的顶部滑动穿插连接，所述连接板和其中一个定位板之间设置有收卷盘。

9、优选的，两个所述卡块与收卷盘的中部穿插卡接，所述电缆本体收卷于收卷盘的中部。

10、优选的，所述连接板的一边侧固定连接有固定板，所述固定板通过螺钉与底板的一侧固定连接。

11、本实用新型的技术效果和优点：

12、(1)本实用新型利用定位板、连接板和收卷组件相配合的设置方式，通过两个驱动电机的启动，便于丝杆和转动杆转动，使转动杆能对电缆进行收卷，丝杆能带动滑块移动，使电缆本体能进行往复移动，便于电缆本体稳定的收卷于收卷盘上；

13、(2)本实用新型利用滚珠和固定板相配合的设置方式，通过滚珠，便于降低电缆本体与滑槽内壁的摩擦力，使电缆本体在滑槽的内腔进行稳定滑动，通过固定板，便于对连接板的活动固定，使收卷盘能穿入转动杆的外壁，便于收卷盘能稳定跟随转动杆进行转动收卷。

技术特征：

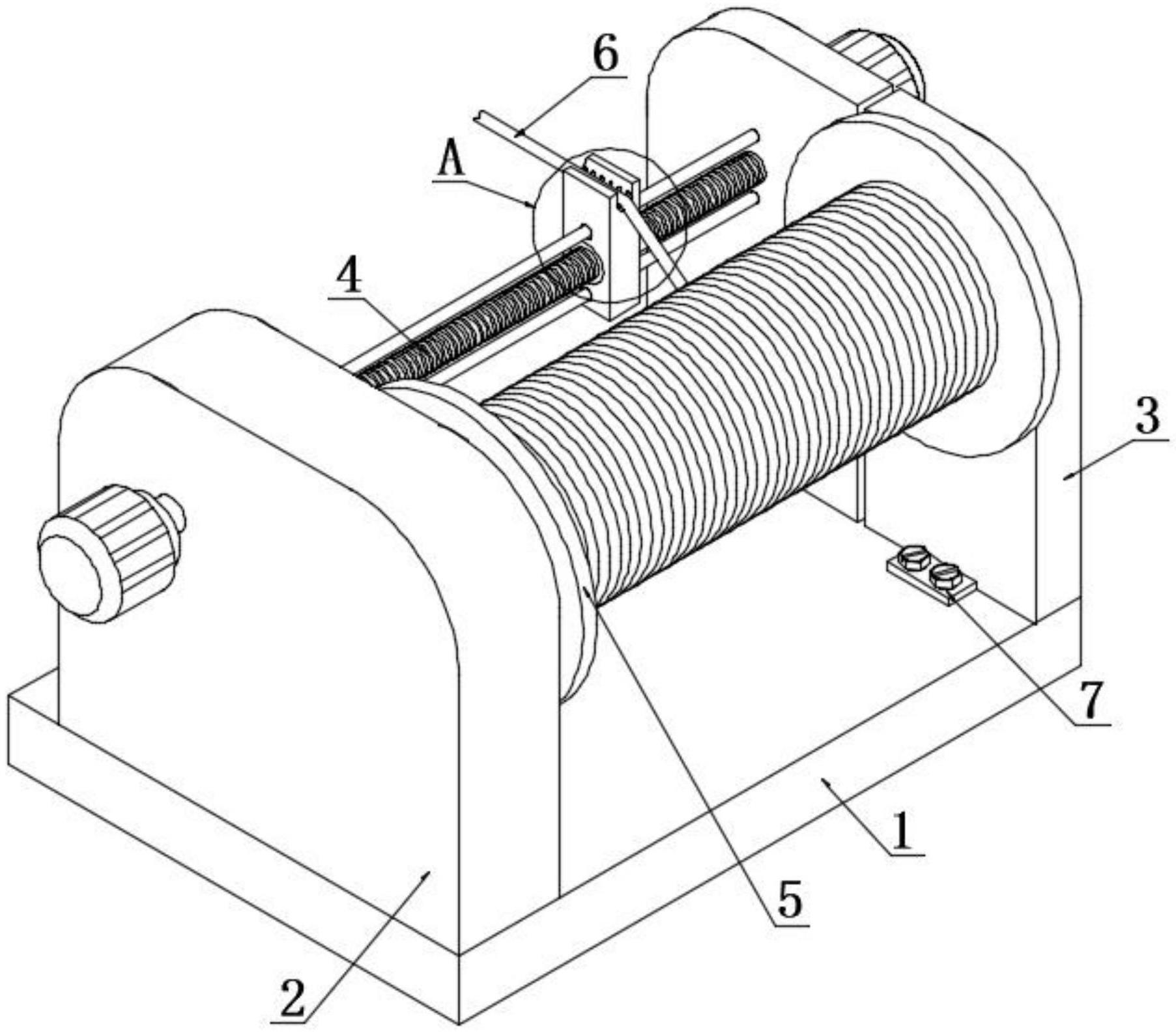

1.一种电缆加工收卷机构，包括：

2.根据权利要求1所述的一种电缆加工收卷机构，其特征在于，其中一个所述驱动电机(42)的输出端与丝杆(41)的一端传动连接，其中另一个驱动电机(42)的输出端传动连接有转动轴。

3.根据权利要求2所述的一种电缆加工收卷机构，其特征在于，所述收卷结构(47)包含第一齿轮(471)、第二齿轮(472)、转动杆(473)和两个卡块(474)，所述第一齿轮(471)等距固定于转动轴的中部，所述第一齿轮(471)和第二齿轮(472)的外壁啮合连接，两个所述卡块(474)等距固定于转动杆(473)外壁的两侧。

4.根据权利要求3所述的一种电缆加工收卷机构，其特征在于，所述第二齿轮(472)与转动杆(473)的一端固定穿插连接，所述转动杆(473)的一端通过轴承与其中一个定位板(2)的中部转动穿插连接。

5.根据权利要求3所述的一种电缆加工收卷机构，其特征在于，所述转动杆(473)的另一端于连接板(3)的顶部滑动穿插连接，所述连接板(3)和其中一个定位板(2)之间设置有收卷盘(5)。

6.根据权利要求5所述的一种电缆加工收卷机构，其特征在于，两个所述卡块(474)与收卷盘(5)的中部穿插卡接，所述电缆本体(6)收卷于收卷盘(5)的中部。

7.根据权利要求1所述的一种电缆加工收卷机构，其特征在于，所述连接板(3)的一边侧固定连接有固定板(7)，所述固定板(7)通过螺钉与底板(1)的一侧固定连接。

技术总结
本技术公开了一种电缆加工收卷机构，包括：底板，其两侧均设置有定位板，其中一个定位板的一边侧活动设置有连接板；两个定位板之间设置有收卷组件，收卷组件包含丝杆、两个驱动电机、滑块、滑槽、多个滚珠、两个限位杆和收卷结构，两个驱动电机分别设置于两个定位板相背的一端，滑块与丝杆的外壁螺纹连接，多个滚珠等距嵌设于滑槽的内腔，收卷结构设置于其中一个定位板的一边侧。本技术利用定位板、连接板和收卷组件相配合的设置方式，通过两个驱动电机的启动，便于丝杆和转动杆转动，使转动杆能对电缆进行收卷，丝杆能带动滑块移动，使电缆本体能进行往复移动，便于电缆本体稳定的收卷于收卷盘上。

技术研发人员：郭宝昌
受保护的技术使用者：吉林省仁拓电气有限公司
技术研发日：20221215
技术公布日：2024/1/11
