基于振动噪声的自动扶梯安全预警装置及方法与流程

本发明涉及振动噪声分析领域，具体涉及一种基于振动噪声的自动扶梯安全预警装置及方法。

背景技术：

1、自动扶梯作为一种特种设备，其运行稳定是保障乘客安全的基本要求。当前为了维护自动扶梯的运行稳定，需要每15天进行一次维保检查，以确认扶梯中的部件的使用状况并进行调整及修理作业。同时，自动扶梯配置了众多的安全保护装置，能够在自动扶梯中的部件发生损坏时，及时停止自动扶梯，防止造成伤害事故。上文所述的定期维保检查的方法高度依赖维护保养人员的技术能力及责任心，且属于部件已经发生明显损坏迹象后的事后维修保养，存在一定的局限性。

技术实现思路

1、本发明的目的在于提供一种基于振动噪声的自动扶梯安全预警装置及方法，能在自动扶梯运行的同时对其进行实时检测，并在发现异常时通知维保人员进行人工干预，防止造成伤害事故。

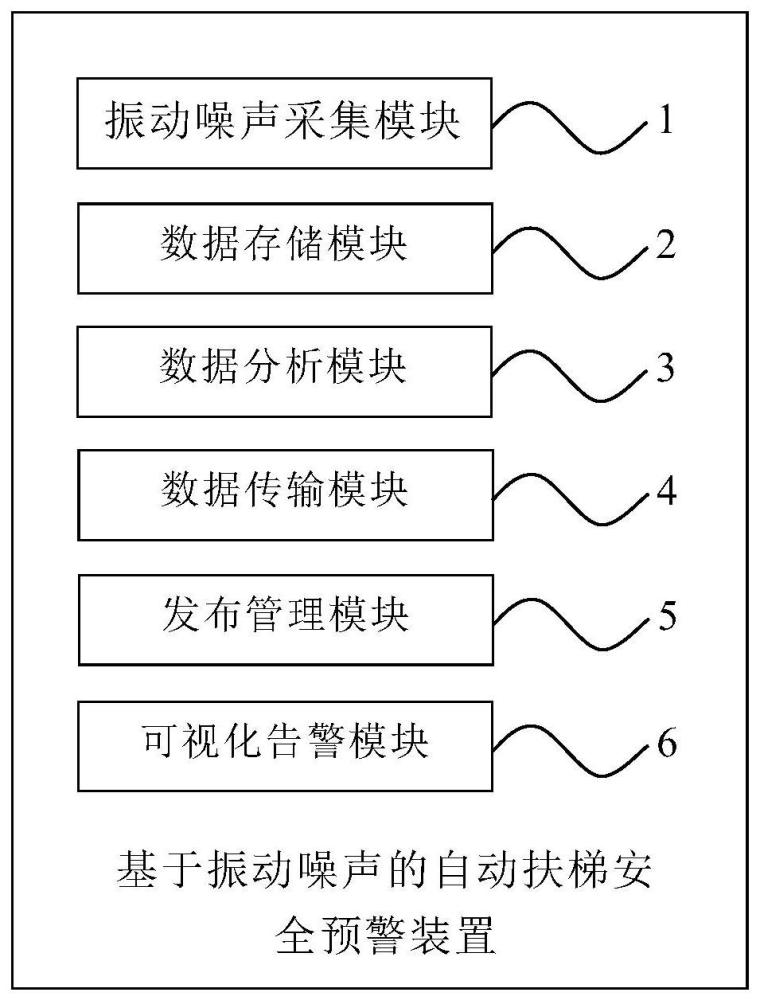

2、为了实现上述目的，本发明提供了一种基于振动噪声的自动扶梯安全预警装置，包括：

3、振动噪声采集模块，包括若干个传感器，所述传感器实时采集自动扶梯中的部件的运行数据；

4、数据存储模块，存储振动噪声采集模块所采集的运行数据；

5、数据分析模块，结合振动噪声采集模块实时采集到的运行数据与所述数据存储模块中存储的运行数据进行分析，并输出分析结果异常的异常信息；

6、数据传输模块，接收数据分析模块输出的异常信息，将异常信息及发生异常的自动扶梯的身份识别信息封装成规格化的异常报文并输出；

7、发布管理模块，接收数据传输模块输出的异常报文，对异常信息进行记录，并输出格式化告警信息；以及

8、可视化告警模块，接收所述发布管理模块输出的格式化告警信息，通过信息传达载体展示所述格式化告警信息。

9、在一个实施例中，所述传感器包括振动传感器和噪声传感器，所述振动噪声采集模块通过在自动扶梯的部件上加装振动传感器和噪声传感器以采集所述运行数据，所述运行数据包括振动信息数据和噪声信息数据。

10、在一个实施例中，所述加装振动传感器和噪声传感器的自动扶梯的部件包括：驱动主机、梯级、导轨和上下部驱动轮。

11、在一个实施例中，所述振动噪声采集模块通过振动传感器收集得到的振动量值及噪声传感器采集得到的噪声量值，构建自动扶梯中振动噪声动态的运行数据模型。

12、在一个实施例中，所述数据存储模块包括若干个存储单元，所述存储单元彼此独立，所述数据存储模块对采集到的运行数据进行分类，并存入相应的存储单元中。

13、在一个实施例中，所述数据分析模块对振动噪声采集模块实时采集到的运行数据与所述数据存储模块中存储的历史运行数据进行比对分析，并结合预先配置的公式与参数对运行数据模型进行分析，若分析结果异常，则根据异常类型划分预警等级，并将异常信息传输给数据传输模块。

14、在一个实施例中，所述数据存储模块定期清理过期的运行数据。

15、在一个实施例中，所述数据传输模块采取wifi或蓝牙或物联网的信息传输方式将异常信息、发生异常的自动扶梯的身份识别信息发送给发布管理模块。

16、在一个实施例中，所述信息传达载体包括：文字、图像和视频。

17、本发明还提供了一种基于振动噪声的自动扶梯安全预警方法，应用于如上文所述的基于振动噪声的自动扶梯安全预警装置，所述基于振动噪声的自动扶梯安全预警方法包括以下步骤：

18、步骤s1，振动噪声采集模块对自动扶梯的部件的运行数据进行采集，并传输给数据存储模块进行存储；

19、步骤s2，数据分析模块对于采集的运行数据进行分析，当发现分析结果异常时将异常信息传输给数据传输模块；

20、步骤s3，数据传输模块将异常信息及发生异常的自动扶梯的身份识别信息发送给发布管理模块；

21、步骤s4，发布管理模块将异常信息记录后推送给可视化告警模块；以及

22、步骤s5，可视化告警模块展示异常信息，并提醒工作人员进行干预。

23、本发明的基于振动噪声的自动扶梯安全预警装置及方法的有益效果在于：

24、1、本发明通过自动扶梯中机械部件运作时产生的振动噪声对自动扶梯进行实时检测，在机械部件发生损坏并触发安全保护功能停梯之前及时检测到异常并通知维保人员进行人工干预，防止造成伤害事故。

25、2、本发明使得自动扶梯对维保人员的依赖得到一定程度的降低，在自动扶梯发生故障停梯之前能够发现机械部件的异常并提前进行主动干预，提升了自动扶梯运行的安全系数，为自动扶梯的安全预警方案提供了另一种思路，增强了自动扶梯系统整体的鲁棒性。

技术特征：

1.一种基于振动噪声的自动扶梯安全预警装置，其特征在于，包括：

2.根据权利要求1所述的基于振动噪声的自动扶梯安全预警装置，其特征在于，所述传感器包括振动传感器和噪声传感器，所述振动噪声采集模块通过在自动扶梯的部件上加装振动传感器和噪声传感器以采集所述运行数据，所述运行数据包括振动信息数据和噪声信息数据。

3.根据权利要求2所述的基于振动噪声的自动扶梯安全预警装置，其特征在于，所述加装振动传感器和噪声传感器的自动扶梯的部件包括：驱动主机、梯级、导轨和上下部驱动轮。

4.根据权利要求2所述的基于振动噪声的自动扶梯安全预警装置，其特征在于，所述振动噪声采集模块通过振动传感器收集得到的振动量值及噪声传感器采集得到的噪声量值，构建自动扶梯中振动噪声动态的运行数据模型。

5.根据权利要求4所述的基于振动噪声的自动扶梯安全预警装置，其特征在于，所述数据存储模块包括若干个存储单元，所述存储单元彼此独立，所述数据存储模块对采集到的运行数据进行分类，并存入相应的存储单元中。

6.根据权利要求5所述的基于振动噪声的自动扶梯安全预警装置，其特征在于，所述数据分析模块对振动噪声采集模块实时采集到的运行数据与所述数据存储模块中存储的历史运行数据进行比对分析，并结合预先配置的公式与参数对运行数据模型进行分析，若分析结果异常，则根据异常类型划分预警等级，并将异常信息传输给数据传输模块。

7.根据权利要求1所述的基于振动噪声的自动扶梯安全预警装置，其特征在于，所述数据存储模块定期清理过期的运行数据。

8.根据权利要求1所述的基于振动噪声的自动扶梯安全预警装置，其特征在于，所述数据传输模块采取wifi或蓝牙或物联网的信息传输方式将异常信息、发生异常的自动扶梯的身份识别信息发送给发布管理模块。

9.根据权利要求1所述的基于振动噪声的自动扶梯安全预警装置，其特征在于，所述信息传达载体包括：文字、图像和视频。

10.一种基于振动噪声的自动扶梯安全预警方法，应用于如权利要求1-9任一项所述的基于振动噪声的自动扶梯安全预警装置，其特征在于，所述基于振动噪声的自动扶梯安全预警方法包括以下步骤：

技术总结
本发明提供了一种基于振动噪声的自动扶梯安全预警装置及方法，自动扶梯安全预警装置包括：振动噪声采集模块、数据存储模块、数据分析模块、数据传输模块、发布管理模块以及可视化告警模块。振动噪声采集模块采集自动扶梯中的部件的运行数据。数据存储模块存储所采集的运行数据。数据分析模块结合振动噪声采集模块实时采集到的运行数据与数据存储模块中存储的运行数据进行分析，并输出分析结果异常的异常信息。数据传输模块将异常信息及发生异常的自动扶梯的身份识别信息封装成规格化的异常报文并输出。发布管理模块对异常信息进行记录，并输出格式化告警信息。可视化告警模块通过信息传达载体展示格式化告警信息。

技术研发人员：蔡佳妮,温彤,邓冉然,纪文莉,龚伟,姜臻褀,孙林,王森,林龙,陶雨阳
受保护的技术使用者：上海申通地铁集团有限公司
技术研发日：
技术公布日：2024/10/17
