立式手提鸡蛋包装盒

本技术涉及鸡蛋盒装置领域，特别是涉及立式手提鸡蛋包装盒。

背景技术：

1、市面上，大多数的鸡蛋包装采用珍珠棉、海绵或者泡沫材料，这些类型的材料具有良好的缓冲性能，但是它们并不环保，使用后容易造成环境污染。相对地，采用纸盒作为鸡蛋包装盒更加环保，但是普通纸盒的缓冲性能不足以保护鸡蛋，部分纸盒还需要采用胶水、胶带等辅助材料进行包装。为此，需要对以纸盒为材料的鸡蛋包装盒进行改良，以满足保护鸡蛋所需的缓冲性能以及环保要求。

技术实现思路

1、为了克服现有技术的不足，本实用新型提供立式手提鸡蛋包装盒，一纸成型鸡蛋包装盒通过折叠卡扣成型，无需胶水、胶带等辅助材料，环保、美观且实用性强；底架上的内盒构成鸡蛋存放位置，其缓冲性能满足鸡蛋运输测试要求。

2、为解决上述技术问题，本实用新型提供如下技术方案：立式手提鸡蛋包装盒，包括两组放置盒，两组所述放置盒为一体结构，且通过一侧边连接固定，每组所述放置盒均为一端无面的空心结构，且所述放置盒中包括盒体、内盒和底架，所述盒体内部设置底架，所述底架将盒体内部空间分成多份，每组所述底架的顶端均放置有内盒，每组所述内盒均为敞口空心结构，且两侧所述放置盒的外侧均固定于扣件，所述扣件通过其中的开设有卡槽卡设固定。

3、作为本实用新型的一种优选技术方案，每组所述放置盒的顶端外侧均固定有带有空槽的把手。

4、作为本实用新型的一种优选技术方案，所述扣件为互相倒置式结构。

5、作为本实用新型的一种优选技术方案，所述放置盒为牛皮卡纸材质。

6、作为本实用新型的一种优选技术方案，所述把手的外侧边缘为圆角结构。

7、与现有技术相比，本实用新型能达到的有益效果是：

8、1、本装置中，通过设置该商品是为生态土鸡蛋设计的包装盒，该包装盒一大盒共设计了多个缓冲包装件用于放置土鸡蛋，一方面提高商品防护效果，另一方面可以提高商品的销售档次。

9、2、本装置中，通过设置包装盒选取防护性能较好的牛皮卡纸，在结构设计时，充分考虑到商品的易碎性，单独为每枚鸡蛋设计一个独立的小包装盒。设计时既强调缓存减振，保护商品。

10、3、本装置中，一纸成型鸡蛋包装盒通过折叠卡扣成型，无需胶水、胶带等辅助材料，环保、美观且实用性强；底架上的内盒构成鸡蛋存放位置，其缓冲性能满足鸡蛋运输测试要求。

技术特征：

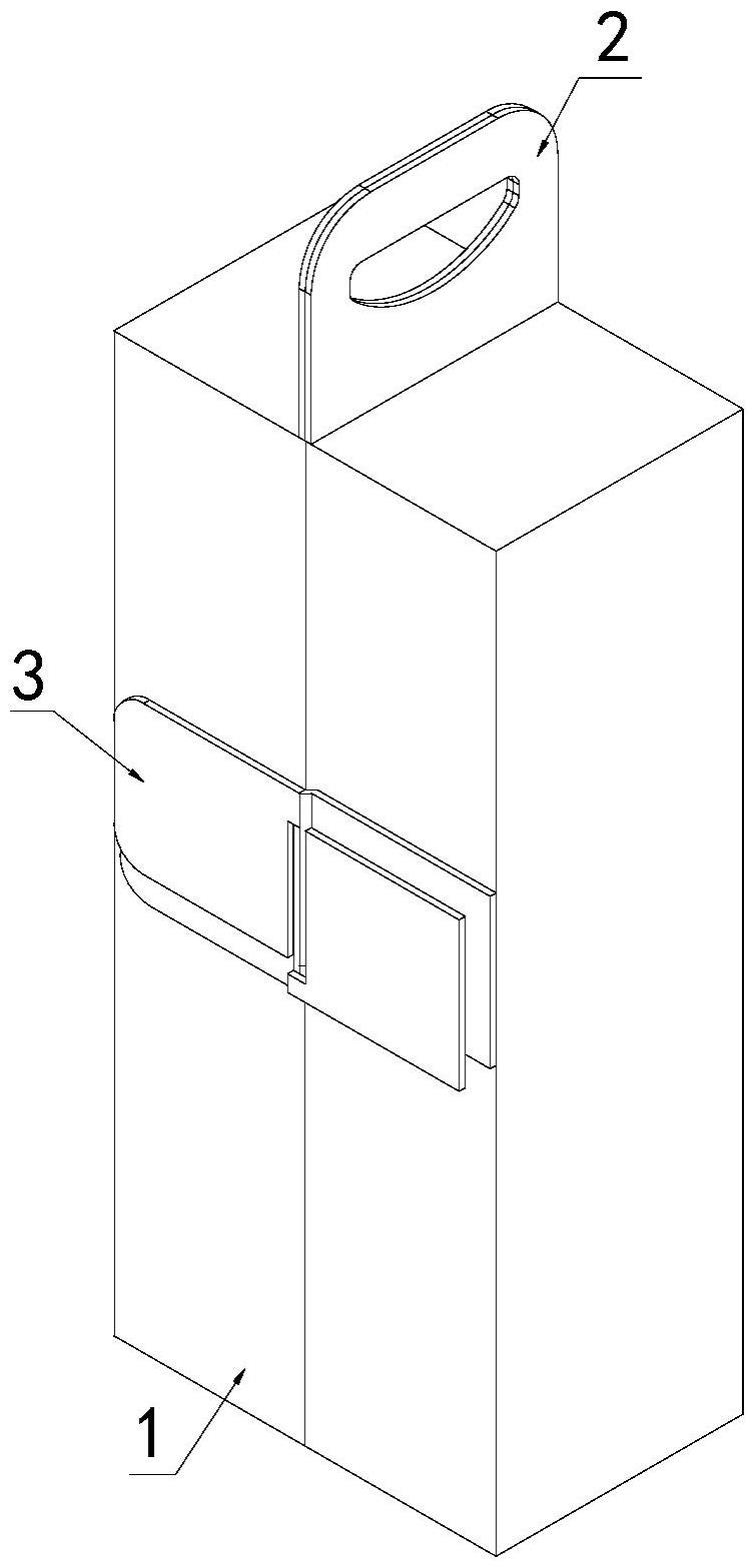

1.立式手提鸡蛋包装盒，其特征在于：包括两组放置盒(1)，两组所述放置盒(1)为一体结构，且通过一侧边连接固定，每组所述放置盒(1)均为一端无面的空心结构，且所述放置盒(1)中包括盒体(11)、内盒(12)和底架(13)，所述盒体(11)内部设置底架(13)，所述底架(13)将盒体(11)内部空间分成多份，每组所述底架(13)的顶端均放置有内盒(12)，每组所述内盒(12)均为敞口空心结构，且两侧所述放置盒(1)的外侧均固定于扣件(3)，所述扣件(3)通过其中的开设有卡槽(31)卡设固定。

2.根据权利要求1所述的立式手提鸡蛋包装盒，其特征在于：每组所述放置盒(1)的顶端外侧均固定有带有空槽的把手(2)。

3.根据权利要求1所述的立式手提鸡蛋包装盒，其特征在于:所述扣件(3)为互相倒置式结构。

4.根据权利要求1所述的立式手提鸡蛋包装盒，其特征在于：所述放置盒(1)为牛皮卡纸材质。

5.根据权利要求2所述的立式手提鸡蛋包装盒，其特征在于：所述把手(2)的外侧边缘为圆角结构。

技术总结
本技术公开了立式手提鸡蛋包装盒，包括两组放置盒，两组放置盒为一体结构，且通过一侧边连接固定，每组放置盒均为一端无面的空心结构，且放置盒中包括盒体、内盒和底架，盒体内部设置底架，底架将盒体内部空间分成多份，每组底架的顶端均放置有内盒，每组内盒均为敞口空心结构，且两侧放置盒的外侧均固定于扣件，扣件通过其中的开设有卡槽卡设固定，一纸成型鸡蛋包装盒通过折叠卡扣成型，无需胶水、胶带等辅助材料，环保、美观且实用性强；底架上的内盒构成鸡蛋存放位置，其缓冲性能满足鸡蛋运输测试要求。

技术研发人员：林佳琦,李芳萍,肖志坚,韦悦,张志强,孙佳妮,牟欣妤
受保护的技术使用者：浙江东方职业技术学院
技术研发日：20230201
技术公布日：2024/1/12
