一种物流运输配货架

本技术涉及物流运输配货设备，尤其是一种物流运输配货架。

背景技术：

1、物流运输是使用某一特定交通工具、基础设施或流程来实现位移的方式。在物流进行运输前，需要对将要进行的货物进行配货，在配货时需要使用到配货架，用来对配货时的货品进行暂存，直至配货完成后，再将配货架每个存储空间中的货品进行打包运输。

2、但是现有的配货架在使用时不具备自动升降的功能，高层货架的物资工人需要使用梯子装卸，步骤繁琐，给工人的装卸造成困扰，降低了配货架的实用性。

技术实现思路

1、本实用新型为了解决上述存在的技术问题，提供一种物流运输配货架。

2、本实用新型的技术方案是这样实现的：

3、一种物流运输配货架，包括架体，所述架体两侧设置有传动丝杆，架体中间位置设置有升降板，架体顶部设置有传动轴，架体顶部一侧固定设置有电机，所述传动丝杆两端均固定设置有转动滑块，传动丝杆贯穿设置在升降板两端并与升降板螺接，所述传动轴两端固定设置有齿轮，传动轴一端与电机的传动端固定连接，所述传动轴上的齿轮与传动丝杆啮合。

4、进一步地，所述转动滑块内嵌于架体两侧的顶部与底部，转动滑块外侧设置有弧形凸环。

5、进一步地，所述传动轴两端还套接有转动套环。

6、进一步地，所述转动套环内嵌于架体顶部两侧内壁。

7、进一步地，所述升降板两端均卡接在架体两侧。

8、有益效果

9、本实用新型通过设置升降板，配合以传动轴与传动丝杆，通过控制升降板的升降，使配货架在使用时具备升降的功能，且通过一个传动轴的联动，可以保证升降板两端在升降时达到同步，避免倾斜的情况，解决了现有的配货架在使用时不具备自动升降的功能，高层货架的物资工人需要使用梯子装卸，步骤繁琐，给工人的装卸造成困扰，降低了配货架的实用性的问题。

技术特征：

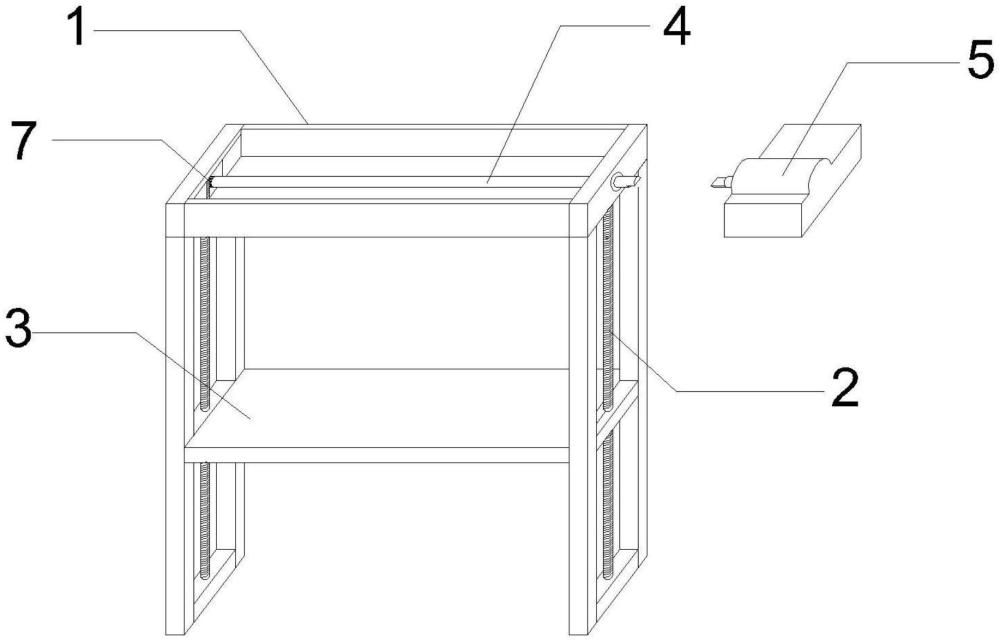

1.一种物流运输配货架，其特征在于：一种物流运输配货架，包括架体(1)，所述架体(1)两侧设置有传动丝杆(2)，架体(1)中间位置设置有升降板(3)，架体(1)顶部设置有传动轴(4)，架体(1)顶部一侧固定设置有电机(5)，所述传动丝杆(2)两端均固定设置有转动滑块(6)，传动丝杆(2)贯穿设置在升降板(3)两端并与升降板(3)螺接，所述传动轴(4)两端固定设置有齿轮(7)，传动轴(4)一端与电机(5)的传动端固定连接，所述传动轴(4)上的齿轮(7)与传动丝杆(2)啮合。

2.根据权利要求1所述的一种物流运输配货架，其特征在于：所述转动滑块(6)内嵌于架体(1)两侧的顶部与底部。

3.根据权利要求1所述的一种物流运输配货架，其特征在于：所述转动滑块(6)外侧设置有凸环(8)。

4.根据权利要求1所述的一种物流运输配货架，其特征在于：所述传动轴(4)两端还套接有转动套环(9)。

5.根据权利要求4所述的一种物流运输配货架，其特征在于：所述转动套环(9)内嵌于架体(1)顶部两侧内壁。

6.根据权利要求1所述的一种物流运输配货架，其特征在于：所述升降板(3)两端均卡接在架体(1)两侧。

技术总结
本技术公开了一种物流运输配货架，包括架体，所述架体两侧设置有传动丝杆，架体中间位置设置有升降板，架体顶部设置有传动轴，架体顶部一侧固定设置有电机，所述传动丝杆两端均固定设置有转动滑块，传动丝杆贯穿设置在升降板两端并与升降板螺接，所述传动轴两端固定设置有齿轮，传动轴一端与电机的传动端固定连接，所述传动轴上的齿轮与传动丝杆啮合，通过设置升降板，配合以传动轴与传动丝杆，通过控制升降板的升降，使配货架在使用时具备升降的功能，且通过一个传动轴的联动，可以保证升降板两端在升降时达到同步，避免倾斜的情况，解决了现有的配货架在使用时不具备自动升降的功能的问题。

技术研发人员：饶海民,周朴雄
受保护的技术使用者：华南理工大学
技术研发日：20230925
技术公布日：2024/5/19
