一种提升机卷筒周向防撞装置的制作方法

本技术属于钢卷包装设备领域，具体地，涉及一种提升机卷筒周向防撞装置。

背景技术：

1、在钢卷包装机组生产线上，钢卷提升机扮演着重要的角色。通常一条包装机组中都设有两台以上的提升机，提升机所在工位有操作工人进行包纸等操作工序，在提升机频繁动作的过程中卷筒端部是离操作人员最近的部分，在进行包纸等操作时存在安全隐患。现有的钢卷提升机大多都是设置了提升机的限位装置和接近开关，但未在卷筒端部设置相应的保护装置对操作人员进行二次保护，针对提升机卷筒端部轴向的防撞，已经出现了一些针对性的防撞措施，但对于卷筒周向的防撞措施没有受到重视。

技术实现思路

1、针对现有技术中的缺陷，本实用新型的目的是提供一种提升机卷筒周向防撞装置。

2、本实用新型的技术方案如下：

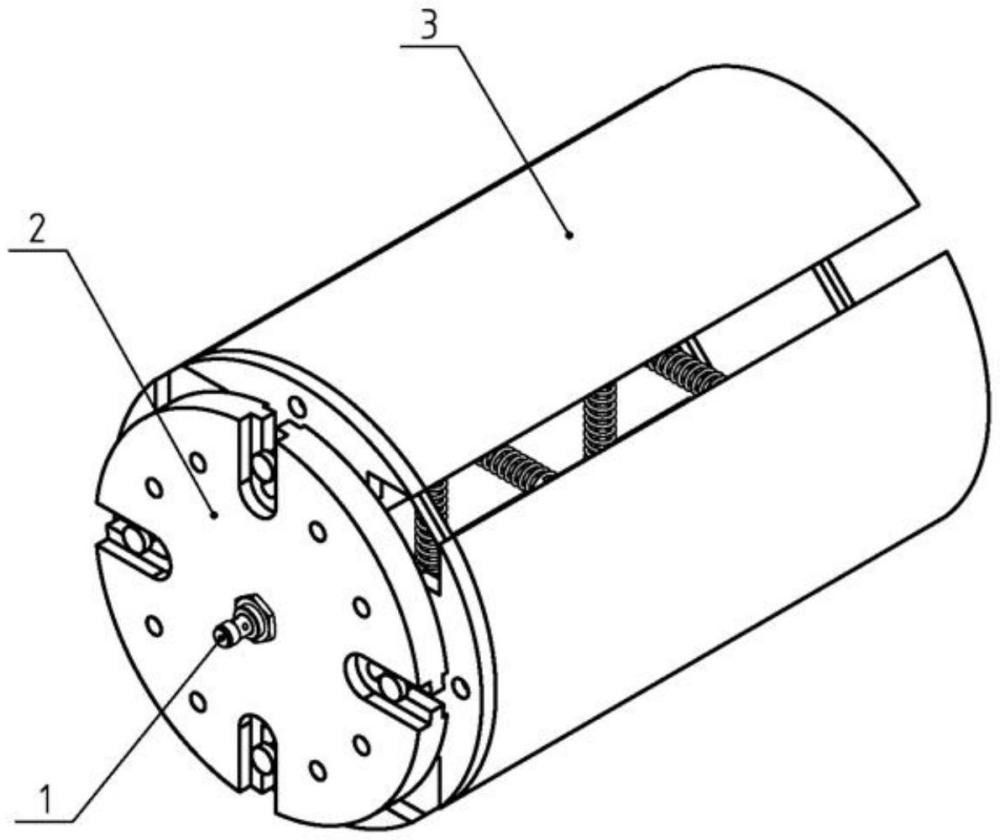

3、本实用新型涉及一种提升机卷筒周向防撞装置，由接近开关1、固定板2、圆弧板3、连杆机构4、弹簧5、感应板6构成；

4、其中，

5、所述接近开关1设置在固定板2的中心位置上；

6、所述固定板2与圆弧板3连接且形成腔体结构；

7、所述连杆机构4设置在所述固定板2与圆弧板3形成的腔体内；

8、所述感应板6固定在圆弧板3靠近固定板2一侧的端面。

9、优选地，所述圆弧板3为以所述固定板2的圆心为中心的四块圆弧板3围绕而成。由边长大于该固定板2的圆周内接正方形切割而成。

10、优选地，所述连杆机构4设置在靠近圆弧板3的两端位置。实现对四块圆弧板3的固定，连杆机构4的各铰接点活动灵活连接。

11、优选地，所述圆弧板3的内壁上设置有四个圆柱块。

12、优选地，所述圆柱块与所述弹簧5固定连接。弹簧5分两组，两两垂直分别固定在圆弧板3的圆柱块上，装配时弹簧5应当处于自然状态，装配好后将弹簧5的两端焊接固定在圆弧板3上。

13、优选地，所述感应板6用螺钉固定在圆弧板3靠近固定板2一侧的端面上。

14、优选地，所述感应板6与固定板2为滑动连接。且滑动流畅，感应板必须为金属材质。

15、优选地，所述固定板2上设有四个滑槽。

16、优选地，所述滑槽用于感应板6和圆弧板3的整体滑动。

17、优选地，所述固定板2上设置有通孔，用于该装置与提升机之间的连接。

18、本实用新型的工作原理：首先将该装置固定在提升机卷筒上，检测开关与设备控制器连接，当该装置的圆弧板3受到碰撞时，碰撞方向的弹簧5被压缩，与之垂直设置的弹簧5被拉伸，受到碰撞方向的感应板6遮挡接近开关1，控制器控制急停信号，控制设备停机，进而实现防撞功能。设备停机后，圆弧板3在弹簧5作用下恢复至原位。

19、与现有技术相比，本实用新型具有如下的有益效果：

20、(1)本实用新型所提供的提升机周向防撞装置，能实现水平、垂直两个方向的防撞功能，有效地保护人员安全及设备安全，该装置也可安装在其他有周向防撞需求的设备上使用，使用范围广泛。

21、(2)本实用新型结构简单，容易拆卸安装，效果显著。

技术特征：

1.一种提升机卷筒周向防撞装置，其特征在于，由接近开关（1）、固定板（2）、圆弧板（3）、连杆机构（4）、弹簧（5）、感应板（6）构成；

2.如权利要求1所述的一种提升机卷筒周向防撞装置，其特征在于，所述圆弧板（3）为以所述固定板（2）的圆心为中心的四块圆弧板（3）围绕而成。

3.如权利要求1所述的一种提升机卷筒周向防撞装置，其特征在于，所述连杆机构（4）设置在靠近圆弧板（3）的两端位置。

4.如权利要求1所述的一种提升机卷筒周向防撞装置，其特征在于，所述圆弧板（3）的内壁上设置有四个圆柱块。

5.如权利要求4所述的一种提升机卷筒周向防撞装置，其特征在于，所述圆柱块与所述弹簧（5）固定连接。

6.如权利要求1所述的一种提升机卷筒周向防撞装置，其特征在于，所述感应板（6）用螺钉固定在圆弧板（3）靠近固定板（2）一侧的端面上。

7.如权利要求1所述的一种提升机卷筒周向防撞装置，其特征在于，所述感应板（6）与固定板（2）为滑动连接。

8.如权利要求1所述的一种提升机卷筒周向防撞装置，其特征在于，所述固定板（2）上设有四个滑槽。

9.如权利要求8所述的一种提升机卷筒周向防撞装置，其特征在于，所述滑槽用于感应板（6）和圆弧板（3）的整体滑动。

10.如权利要求1所述的一种提升机卷筒周向防撞装置，其特征在于，所述固定板（2）上设置有通孔。

技术总结
本技术提供一种提升机卷筒周向防撞装置；由接近开关(1)、固定板(2)、圆弧板(3)、连杆机构(4)、弹簧(5)、感应板(6)构成；所述接近开关(1)设置在固定板(2)的中心位置上；所述固定板(2)与圆弧板(3)连接且形成腔体结构；所述连杆机构(4)设置在所述固定板(2)与圆弧板(3)形成的腔体内；所述感应板(6)固定在圆弧板(3)靠近固定板(2)一侧的端面上。本技术所提供的提升机周向防撞装置，能实现水平、垂直两个方向的防撞功能，有效地保护人员安全及设备安全，该装置也可安装在其他有周向防撞需求的设备上使用，使用范围广泛。本技术结构简单，容易拆卸安装，效果显著。

技术研发人员：芦跃峰,郭韡,李菲,张康武,吴永杰,杨伟
受保护的技术使用者：中国重型机械研究院股份公司
技术研发日：20231009
技术公布日：2024/5/19
