一种棒料加工用输送机构的制作方法

本技术涉及棒料加工领域，尤其涉及一种棒料加工用输送机构。

背景技术：

1、pcb钻头是常用的pcb电路板钻孔工具，pcb钻头是通过棒料研磨切削而成；随着技术的不断发展，pcb钻头也随衍生了各种型号规格，每种规格的尺寸都有很大的差异；

2、在对pcb钻头进行加工时，棒料会经过一系列的流水线加工，而在加工初始阶段，会需要进行持续性的上料工作，而目前的上料形式会产生产生拥堵的现象，会导致设备停止运行，延长产品的生产周期，增加设备的维护成本。

3、因此，有必要提供一种新的棒料加工用输送机构解决上述技术问题。

技术实现思路

1、为解决上述技术问题，本实用新型提供一种棒料加工用输送机构。

2、本实用新型提供的棒料加工用输送机构包括：

3、顶座，用于对棒料进行承载；

4、工作电机，工作电机安装在底座的内部，工作电机的上方对称设有同步轮，且两个同步轮转动连接在底座的内部，工作电机的输出端与其中一个同步轮之间固定连接，两个同步轮的外圈套接有传动带，另一个同步轮的顶端固定安装有连接柱，连接柱的顶端安装有用于引导棒料的输料盘；

5、配合盘，连接柱和输料盘的连接处设有配合盘，且配合盘与连接柱的顶端之间固定连接，配合盘的一侧设有安装箱，且安装箱固定安装在底座的上表面，安装箱的内部滑动安装有用于与配合盘之间挤压配合的滑杆，滑杆的一端穿过安装箱的一端固定安装有用于推料的推料杆，滑杆的外圈套接有用于推动滑杆始终与配合盘之间挤压配合的辅助弹簧。

6、优选的，顶座的下方安装有用于支撑设备整体的底座，底座的上表面远离顶座的一端固定安装有用于引导棒料的导料仓。

7、优选的，顶座的上表面等距对称固定安装有连接键，连接键的顶端与用于限制棒料配合配合盘进行转动的导料侧板。

8、优选的，底座和顶座的连接处等距固定安装有补强肋板。

9、优选的，配合盘的外圈等距开设有与滑杆之间插接配合的容纳槽，配合盘的外圈等距设有与滑杆之间挤压配合的配合块，容纳槽和配合块之间呈间歇性设置。

10、优选的，滑杆的中部固定安装有用于限制辅助弹簧的限位环，滑杆的一端对称固定安装有与安装箱之间滑动连接的滑动架，且滑动架与滑杆和推料杆之间固定连接。

11、优选的，顶座的上边面固定安装有用于隔离配合盘和安装箱的支撑框。

12、优选的，顶座的下表面远离导料仓的一端开设有安装槽，顶座下表面的安装槽内安装有红外传感器。

13、与相关技术相比较，本实用新型提供的棒料加工用输送机构具有如下有益效果：

14、在需要对棒料进行输送时，待加工的棒料通过导料仓送入到输料盘内，由输料盘将棒料依次间歇性送入到后续的棒料加工设备内进行后续的加工，可以使得棒料在输送时，更加的稳定，使得设备在对棒料加工时，避免产生拥堵的现象，保持设备在运行时的流畅性，此棒料加工用输送机构可以通过设备上设有的间歇性输送结构实现对棒料进行有序的上料，增加设备的使用稳定性，更加方便后续的棒料加工。

技术特征：

1.一种棒料加工用输送机构，其特征在于，包括：

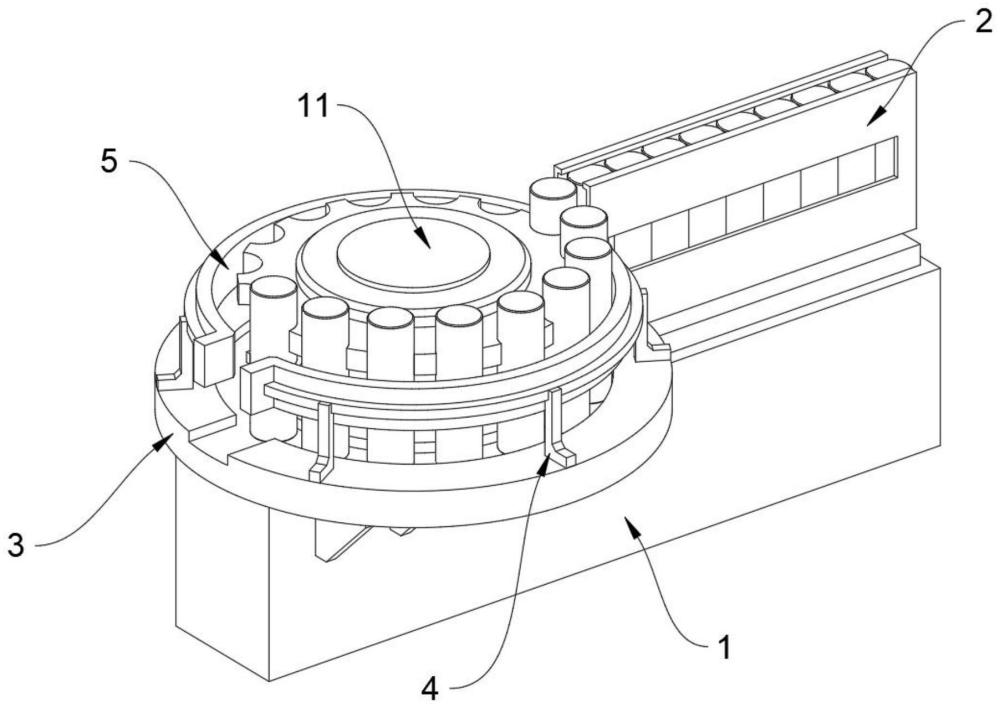

2.根据权利要求1所述的棒料加工用输送机构，其特征在于，顶座(3)的下方安装有用于支撑设备整体的底座(1)，底座(1)的上表面远离顶座(3)的一端固定安装有用于引导棒料的导料仓(2)。

3.根据权利要求1所述的棒料加工用输送机构，其特征在于，顶座(3)的上表面等距对称固定安装有连接键(4)，连接键(4)的顶端与用于限制棒料配合配合盘(12)进行转动的导料侧板(5)。

4.根据权利要求1所述的棒料加工用输送机构，其特征在于，底座(1)和顶座(3)的连接处等距固定安装有补强肋板(6)。

5.根据权利要求1所述的棒料加工用输送机构，其特征在于，配合盘(12)的外圈等距开设有与滑杆(14)之间插接配合的容纳槽，配合盘(12)的外圈等距设有与滑杆(14)之间挤压配合的配合块，容纳槽和配合块之间呈间歇性设置。

6.根据权利要求1所述的棒料加工用输送机构，其特征在于，滑杆(14)的中部固定安装有用于限制辅助弹簧(16)的限位环，滑杆(14)的一端对称固定安装有与安装箱(13)之间滑动连接的滑动架，且滑动架与滑杆(14)和推料杆(15)之间固定连接。

7.根据权利要求1所述的棒料加工用输送机构，其特征在于，顶座(3)的上边面固定安装有用于隔离配合盘(12)和安装箱(13)的支撑框(17)。

8.根据权利要求1所述的棒料加工用输送机构，其特征在于，顶座(3)的下表面远离导料仓(2)的一端开设有安装槽，顶座(3)下表面的安装槽内安装有红外传感器(18)。

技术总结
本技术涉及棒料加工领域，尤其涉及一种棒料加工用输送机构，所述棒料加工用输送机构包括顶座，用于对棒料进行承载；工作电机，工作电机安装在底座的内部，工作电机的上方对称设有同步轮，且两个同步轮转动连接在底座的内部，工作电机的输出端与其中一个同步轮之间固定连接，两个同步轮的外圈套接有传动带，另一个同步轮的顶端固定安装有连接柱，连接柱的顶端安装有用于引导棒料的输料盘；配合盘，连接柱和输料盘的连接处设有配合盘，且配合盘与连接柱的顶端之间固定连接，本技术提供的棒料加工用输送机构可以通过设备上设有的间歇性输送结构实现对棒料进行有序的上料，增加设备的使用稳定性，更加方便后续的棒料加工。

技术研发人员：邓培
受保护的技术使用者：东莞市和兴智能装备有限公司
技术研发日：20231012
技术公布日：2024/6/18
