一种鸡蛋输送筛选装置的制作方法

本申请涉及鸡蛋加工设备的，尤其是涉及一种鸡蛋输送筛选装置。

背景技术：

1、在鸡蛋的工业化生产线中，需要将鸡蛋进行运输，在运输的同时还需要对鸡蛋进行筛选、清理、烘干、消毒等工序，在鸡蛋熟化生产线中还会增设煮制、卤制等环节。

2、在鸡蛋的筛选环节中，鸡蛋会在输送设备上经过筛选区域，筛选区域内设置有架设在输送装置上方的识别传感器，用于识别鸡蛋的破损情况和破裂情况，用以标记并筛选出品质不好的鸡蛋。但是现有的设备上，鸡蛋经过筛选区域会出现鸡蛋背面无法进行识别的情况，进而会出现部分破损的鸡蛋混入到后续加工环节的情况，导致产品质量降低。

技术实现思路

1、本申请实用新型提出的目的是为了改善鸡蛋的背面难以被识别传感器识别，进而导致产品质量降低的问题，本申请提供一种鸡蛋输送筛选装置。

2、本申请提供的一种鸡蛋输送筛选装置采用如下技术方案：

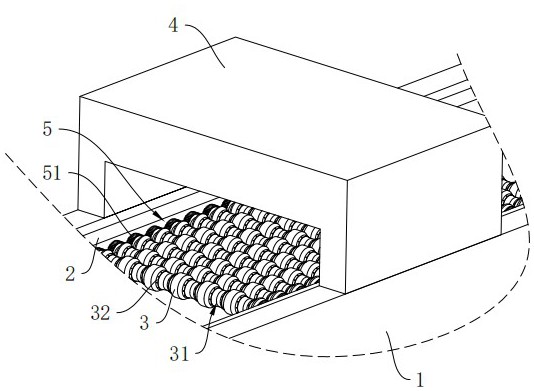

3、一种鸡蛋输送筛选装置，包括

4、设备架；

5、输送链条，为两个，设置在设备架上，与齿轮啮合，且由电机驱动转动；

6、输送辊，转动连接在两个输送链条相对的链节上，相邻输送辊之间的距离足够鸡蛋放置；

7、识别装置，架设在输送辊上方，用于对输送辊上的鸡蛋进行破损识别；

8、啮合齿轮，安装在输送辊上；

9、啮合齿板，安装在设备架位于识别装置下方的区域上，与能够与啮合齿轮啮合。

10、可选的，输送辊周向外壁设置有多个向内凹陷的放置槽，放置槽供单个鸡蛋放置。

11、可选的，放置槽内壁设置有橡胶环。

12、可选的，橡胶环表面设置有多个凸点。

13、可选的，啮合齿板的齿分布在上表面，啮合齿板上表面前后两端均向下倾斜过度设置。

14、可选的，设备架设置在啮合齿板两侧设置有两个扶持板，扶持板与啮合齿板两侧壁抵接，啮合齿板下表面固设有海绵垫，海绵垫与设备架固定连接。

15、综上所述，本申请包括以下至少一种有益技术效果：

16、随着输送链条的移动，带着在输送辊上的鸡蛋一同向识别装置下方移动，识别装置对鸡蛋进行表面识别，啮合齿板与啮合齿轮啮合带动对应的输送辊转动，进而使得上方的鸡蛋转动，使得识别装置能够对鸡蛋进行全面的识别，提高了破损的鸡蛋识别的准确性，提高产品质量；

17、输送辊上的放置槽设置能够有效的对鸡蛋进行分区放置，以方便识别和标记，同时与橡胶环配合有效的提高了带动鸡蛋转动的效率；

18、啮合齿板的形状设置能够有效的提高与啮合齿轮啮合的准确性，同时配合扶持板和海绵垫来提高对啮合齿轮啮合的稳定性。

技术特征：

1.一种鸡蛋输送筛选装置，其特征在于：包括

2.根据权利要求1所述的一种鸡蛋输送筛选装置，其特征在于：输送辊(3)周向外壁设置有多个向内凹陷的放置槽(31)，放置槽(31)供单个鸡蛋放置。

3.根据权利要求2所述的一种鸡蛋输送筛选装置，其特征在于：放置槽(31)内壁设置有橡胶环(32)。

4.根据权利要求3所述的一种鸡蛋输送筛选装置，其特征在于：橡胶环(32)表面设置有多个凸点。

5.根据权利要求1所述的一种鸡蛋输送筛选装置，其特征在于：啮合齿板(52)的齿分布在上表面，啮合齿板(52)上表面前后两端均向下倾斜过度设置。

6.根据权利要求5所述的一种鸡蛋输送筛选装置，其特征在于：设备架(1)设置在啮合齿板(52)两侧设置有两个扶持板(12)，扶持板(12)与啮合齿板(52)两侧壁抵接，啮合齿板(52)下表面固设有海绵垫(11)，海绵垫(11)与设备架(1)固定连接。

技术总结
本申请公开了一种鸡蛋输送筛选装置，涉及鸡蛋加工设备的技术领域，其包括设备架；输送链条，为两个，设置在设备架上，与齿轮啮合，且由电机驱动转动；输送辊，转动连接在两个输送链条相对的链节上，相邻输送辊之间的距离足够鸡蛋放置；识别装置，架设在输送辊上方，用于对输送辊上的鸡蛋进行破损识别；啮合齿轮，安装在输送辊上；啮合齿板，安装在设备架位于识别装置下方的区域上，与能够与啮合齿轮啮合。本申请具有提高破损鸡蛋有效识别率，进而提高鸡蛋产品质量的效果。

技术研发人员：姜俊,杨阳,黄天虹
受保护的技术使用者：厚德食品股份有限公司
技术研发日：20231027
技术公布日：2024/5/12
