一种单柱举升机的制作方法

本技术涉及举升机，特别涉及一种单柱举升机。

背景技术：

1、在当前的单柱举升机技术中，举升臂的解锁过程普遍采用手动解锁方式。这种解锁方式虽然能够实现基本的功能需求，但在实际操作过程中却存在诸多不便。首先，手动解锁需要操作人员直接对锁具进行操作，不仅增加了操作的复杂性，而且在紧急情况下可能导致操作不及时。此外，手动解锁还容易受到人为因素的影响，如操作不当可能导致锁具损坏或解锁失败，从而影响举升机的正常使用。

技术实现思路

1、本实用新型的主要目的是提供一种单柱举升机，旨在实现举升机的自动解锁。

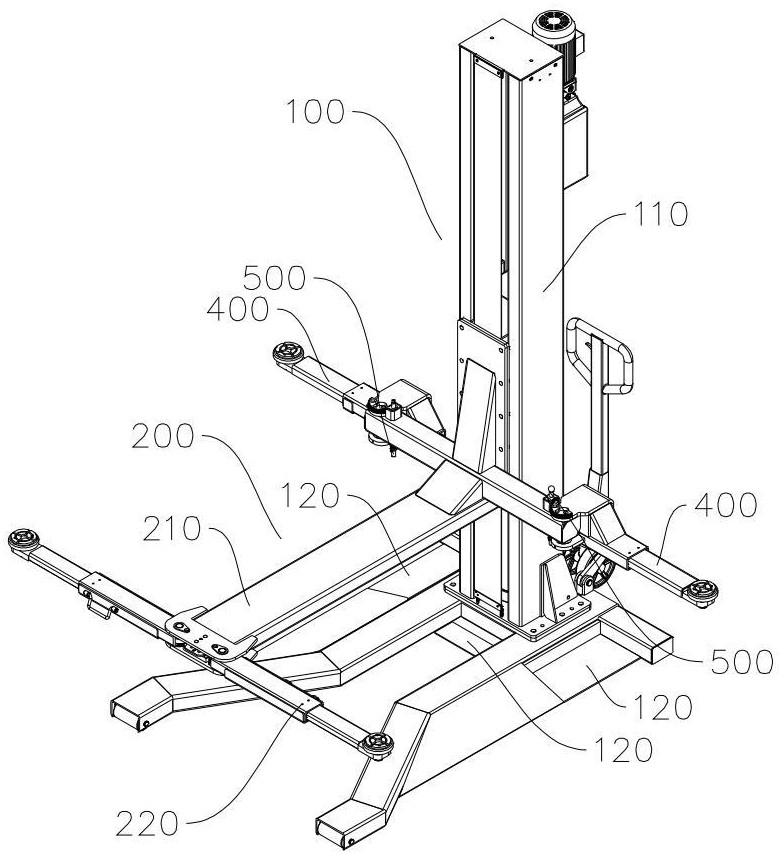

2、为实现上述目的，本实用新型提出的单柱举升机，包括机架、举升臂以及锁止机构；所述机架包括竖直设置的立柱以及设置于所述立柱底部的抵接板；所述举升臂包括滑动部以及承接部，所述滑动部的一侧与所述立柱滑动连接，所述承接部连接于所述滑动部的另一侧；

3、其中，所述承接部包括承接板以及承接臂，所述承接板的一端固定于所述滑动部，所述承接臂的一端与所述承接板铰接；

4、所述锁止机构设置于所述承接板，所述锁止机构包括抵接端以及限位端，所述抵接端设于所述承接板的下方且相对所述抵接板设置，所述限位端位于所承接臂的铰接端，所述限位端能够抵接或远离所述承接臂；

5、当所述举升臂下降抵接端抵接所述抵接板时，所述限位端远离所述承接臂，当所述抵接端远离所述抵接板时，所述限位端靠近抵接所述承接臂。

6、在本实用新型的一些实施例中，所述锁止机构包括第一杆件，第二杆件以及抵接组件，所述第一杆件水平设置于所述承接板，所述第一杆件的一端与所述第二杆件的一端铰接，所述第一杆件的另一端与所述抵接组件连接；所述抵接组件的侧面用于抵接及远离所述承接臂；

7、所述第二杆件与所述承接板铰接且另一端自所述承接板的外侧朝所述抵接板的一侧延伸，所述抵接端位于所述第二杆件的另一端，所述第二杆件自所述立柱一侧呈朝上倾斜设置。

8、在本实用新型的一些实施例中，所述抵接组件包括第一弹性件、滑动件以及抵接件，所述第一杆件连接所述抵接件；

9、所述承接板沿垂直于所述第一杆件的水平方向开设有滑动槽，所述滑动件滑动嵌合于所述滑动槽靠近所述举升臂的一侧，且所述滑动件朝向所述承接臂的一侧能够抵接或远离所述承接臂，所述第一弹性件弹性抵接于所述滑动件的另一侧与所述滑动槽之间；

10、所述抵接件沿竖直方向朝向所述滑动件的一侧开设有导向槽，所述滑动件朝向所述导向槽的一侧设置有导向凸起，所述导向凸起对应嵌合于所述导向槽，所述导向槽于所述导向凸起的抵接面呈倾斜设置。

11、在本实用新型的一些实施例中，所述承接臂朝向所述抵接组件的一侧设置有第一齿面，所述滑动件朝向所述承接臂的一侧设置有用于与承接臂啮合的抵接齿面。

12、在本实用新型的一些实施例中，还包括第二支臂以及第二卡接件，所述第二支臂铰接于所述承接板；所述第二卡接件设置于所述承接板且能够卡接或远离所述第二支臂。

13、在本实用新型的一些实施例中，所述第二卡接件朝向所述第二支臂的一侧设置有齿条，所述第二支臂朝向所述第二卡接件的一侧设置有齿面且与所述第二支臂的齿条啮合；所述第二卡接件能够沿竖直方向移动。

14、在本实用新型的一些实施例中，所述第二卡接件与所述承接板弹性连接，所述第二卡接件具有朝向所述承接板靠近的弹性力。

15、在本实用新型的一些实施例中，所述第二杆件的另一端设置有抵接滚轮。

16、本实用新型技术方案，通过机架实现对举升臂的支撑，滑动部于立柱的竖直活动实现承接部的升降活动，承接板能够对工件进行支撑，并通过承接臂实现对工件外侧范围的辅助支撑；锁止机构的抵接端通过对抵接板的抵接，实现了限位端对承接臂远离，并通过抵接端远离抵接板，实现对承接臂的靠近，实现了当举升臂下降时，承接臂与限位端的原理，进而解锁承接臂实现承接臂的活动调节，当举升臂上升时，抵接端远离抵接板，此时限位段靠近举升臂，实现对举升臂的抵接限位，锁定举升臂。

技术特征：

1.一种单柱举升机，其特征在于，包括机架、举升臂以及锁止机构；所述机架包括竖直设置的立柱以及设置于所述立柱底部的抵接板；所述举升臂包括滑动部以及承接部，所述滑动部的一侧与所述立柱滑动连接，所述承接部连接于所述滑动部的另一侧；

2.如权利要求1所述的单柱举升机，其特征在于，所述锁止机构包括第一杆件，第二杆件以及抵接组件，所述第一杆件水平设置于所述承接板，所述第一杆件的一端与所述第二杆件的一端铰接，所述第一杆件的另一端与所述抵接组件连接；所述抵接组件的侧面用于抵接及远离所述承接臂；

3.如权利要求2所述的单柱举升机，其特征在于，所述抵接组件包括第一弹性件、滑动件以及抵接件，所述第一杆件连接所述抵接件；

4.如权利要求3所述的单柱举升机，其特征在于，所述承接臂朝向所述抵接组件的一侧设置有第一齿面，所述滑动件朝向所述承接臂的一侧设置有用于与承接臂啮合的抵接齿面。

5.如权利要求1所述的单柱举升机，其特征在于，还包括第二支臂以及第二卡接件，所述第二支臂铰接于所述承接板；所述第二卡接件设置于所述承接板且能够卡接或远离所述第二支臂。

6.如权利要求5所述的单柱举升机，其特征在于，所述第二卡接件朝向所述第二支臂的一侧设置有齿条，所述第二支臂朝向所述第二卡接件的一侧设置有齿面且与所述第二支臂的齿条啮合；所述第二卡接件能够沿竖直方向移动。

7.如权利要求6所述的单柱举升机，其特征在于，所述第二卡接件与所述承接板弹性连接，所述第二卡接件具有朝向所述承接板靠近的弹性力。

8.如权利要求3所述的单柱举升机，其特征在于，所述第二杆件的另一端设置有抵接滚轮。

技术总结
本技术公开一种单柱举升机，包括机架、举升臂以及锁止机构；机架包括竖直设置的立柱以及设置于立柱底部的抵接板；举升臂包括滑动部以及承接部，滑动部的一侧与立柱滑动连接，承接部连接于滑动部的另一侧；其中，承接部包括承接板以及承接臂，承接板的一端固定于滑动部，承接臂的一端与承接板铰接；锁止机构设置于承接板，锁止机构包括抵接端以及限位端，抵接端设于承接板的下方且相对抵接板设置，限位端位于所承接臂的铰接端，限位端能够抵接或远离承接臂；当举升臂下降抵接端抵接抵接板时，限位端远离承接臂，当抵接端远离抵接板时，限位端靠近抵接承接臂。本技术技术方案旨在实现举升机的自动解锁。

技术研发人员：余席东,陈林会,何齐新
受保护的技术使用者：广州高昌机电股份有限公司
技术研发日：20240328
技术公布日：2024/11/18
