一种烘烤智能控制系统的制作方法

本技术涉及食物烘烤领域，更具体地，涉及一种烘烤智能控制系统。

背景技术：

1、随着科技的进步，人们对食物烹饪的工具越来越多样化，而且，在温度控制方面，也越来越精确。

2、目前，人们利用外部燃烧器在对食物进行烹饪时，人们会根据食物的烹饪情况对温度进行调节，此时，燃气的出气量就会进行控制，但是，由于并没有对空气的输入量也进行调节，因此，空气与燃气进行混合后，就达不到最佳的燃烧工况，浪费了能源。

3、因此，提出一种解决上述问题的烘烤智能控制系统实为必要。

技术实现思路

1、本实用新型为克服上述现有技术所述的至少一种缺陷(不足)，提供一种烘烤智能控制系统。

2、为解决上述技术问题，本实用新型的技术方案如下：一种烘烤智能控制系统，包括烘烤控制器、单片机、燃气电磁阀、调速风机和外部燃烧器，还包括设置在烘烤控制器内的燃烧控制器；

3、所述外部燃烧器上设有独立控制面板，独立控制面板通过烘烤控制器与单片机相连接；

4、所述燃气电磁阀和调速风机分别与燃烧控制器相连接，通过独立控制面板的设置，使用者可以根据需要调节外部燃烧器的燃烧的火力，当调节的信息传递到单片机后，单片机将信息传递到燃烧控制器，燃烧控制器根据回传的信息，对燃气电磁阀和调速风机的进燃气和进空气的速度进行调节，使得混合气体中燃气的比例上升或下降，以达到最佳的燃烧工况，也便于调节对食物烹饪的温度。

5、进一步的，所述燃烧控制器包括与单片机相连接的中央处理器、分别与中央处理器相连接的燃气流量感应器和鼓风流量感应器；

6、所述燃气电磁阀与燃气流量感应器相连接，所述调速风机与鼓风流量感应器相连接，通过燃气流量感应器和鼓风流量感应器的设置，可以分别对燃气和空气的流速和浓度进行检测，当混合后的燃气浓度需要调节时，燃气流量感应器和鼓风流量感应器分别控制燃气和调速风机的供气速度，以便混合出适合比例和流速的混合燃气。

7、更进一步的，所述调速风机上设有鼓风控制屏，所述鼓风控制屏上设有风速设置按钮，通过风速设置按钮的设置，在使用时，可以根据混合后燃气的浓度，对调速风机的转速进行控制，以便控制输入空气的量，从而实现对混合后燃气调节浓度的目的。

8、进一步的，还包括电源模块，所述中央处理器与电源模块相连接，通过电源模块对中央处理器进行供电，简单实用。

9、更进一步的，所述烘烤控制器上设有报警器，所述报警器与中央处理器相连接，通过报警器的设置，当线路故障或者点火不成功时，报警器会发出报警警报，提醒人们进行检查。

10、进一步的，还包括点火感应探针，所述点火感应探针与中央处理器相连接，通过点火感应探针的火焰检测，可以对炉具是否点火成功进行判断。

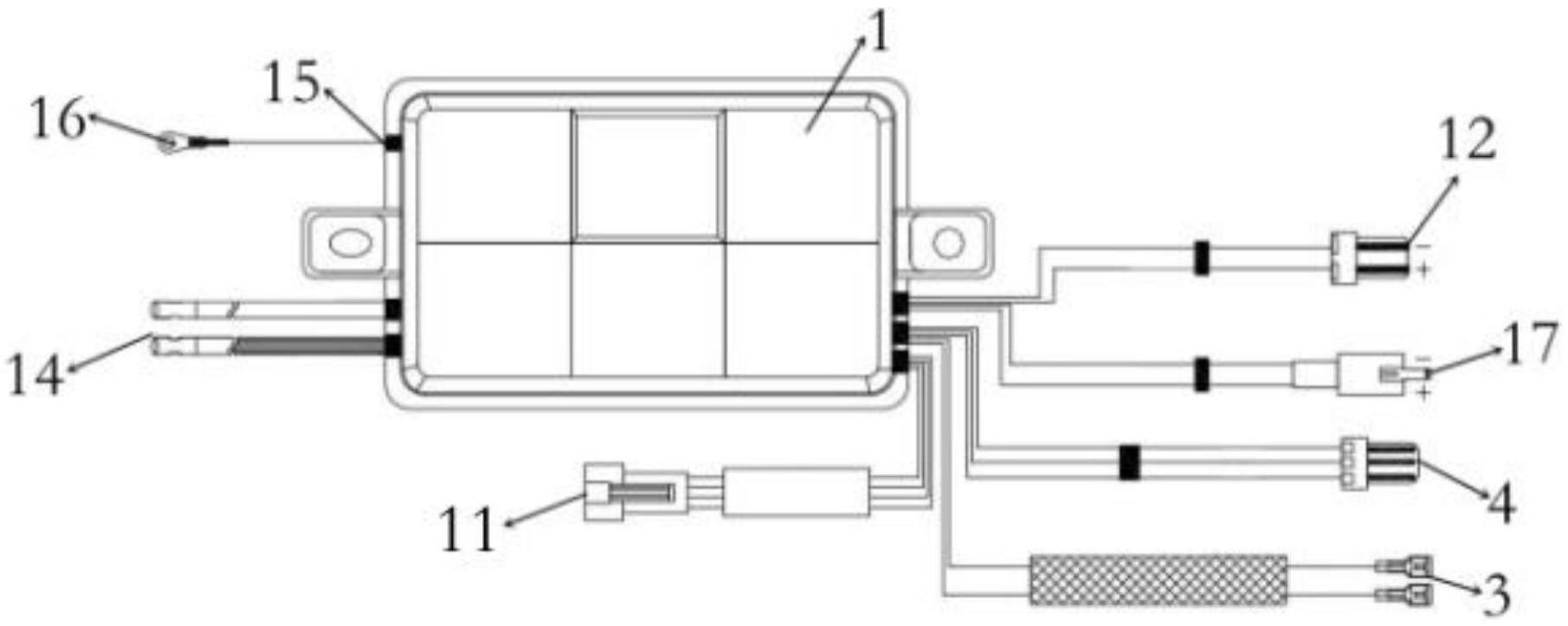

11、更进一步的，所述烘烤控制器上设有接地连接口和接地地线，所述接地地线一端与烘烤控制器本体连接，另一端由接地连接口穿出烘烤控制器本体与外部燃烧器相连接，通过接地连接口和接地地线的设置，确保烘烤控制器的使用安全。

12、进一步的，所述烘烤控制器上设有排风风机，通过排风风机的设置，可以起到排风的作用。

13、与现有技术相比，本实用新型技术方案的有益效果是：

14、本实用新型公开的烘烤智能控制系统，通过独立控制面板的设置，使用者可以根据需要调节外部燃烧器的燃烧的火力，当调节的信息传递到单片机后，单片机将信息传递到燃烧控制器，燃烧控制器根据回传的信息，对燃气电磁阀和调速风机的进燃气和进空气的速度进行调节，使得混合气体中燃气的比例上升或下降，以达到最佳的燃烧工况，也便于调节对食物烹饪的温度。

技术特征：

1.一种烘烤智能控制系统，包括烘烤控制器、单片机、燃气电磁阀、调速风机和外部燃烧器，其特征在于：还包括设置在烘烤控制器内的燃烧控制器；

2.根据权利要求1所述的烘烤智能控制系统，其特征在于：所述燃烧控制器包括与单片机相连接的中央处理器、分别与中央处理器相连接的燃气流量感应器和鼓风流量感应器；

3.根据权利要求2所述的烘烤智能控制系统，其特征在于：所述调速风机上设有鼓风控制屏，所述鼓风控制屏上设有风速设置按钮。

4.根据权利要求2所述的烘烤智能控制系统，其特征在于：还包括电源模块，所述中央处理器与电源模块相连接。

5.根据权利要求2所述的烘烤智能控制系统，其特征在于：所述烘烤控制器上设有报警器，所述报警器与中央处理器相连接。

6.根据权利要求2所述的烘烤智能控制系统，其特征在于：还包括点火感应探针，所述点火感应探针与中央处理器相连接。

7.根据权利要求1所述的烘烤智能控制系统，其特征在于：所述烘烤控制器上设有接地连接口和接地地线，所述接地地线一端与烘烤控制器本体连接，另一端由接地连接口穿出烘烤控制器本体与外部燃烧器相连接。

8.根据权利要求1所述的烘烤智能控制系统，其特征在于：所述烘烤控制器上设有排风风机。

技术总结
本技术涉及食物烘烤领域，更具体地，涉及一种烘烤智能控制系统，包括烘烤控制器、单片机、燃气电磁阀、调速风机和外部燃烧器，还包括设置在烘烤控制器内的燃烧控制器；所述外部燃烧器上设有独立控制面板，独立控制面板通过烘烤控制器与单片机相连接；所述燃气电磁阀和调速风机分别与燃烧控制器相连接，本技术公开的烘烤智能控制系统，通过独立控制面板的设置，使用者可以根据需要调节外部燃烧器的燃烧的火力，当调节的信息传递到单片机后，单片机将信息传递到燃烧控制器，燃烧控制器根据回传的信息，对燃气电磁阀和调速风机的进燃气和进空气的速度调节，使混合气体中燃气的比例上升或下降，以达到最佳的燃烧工况，也便于调节烹饪温度。

技术研发人员：陈科源
受保护的技术使用者：广东汉普韦尔电子科技有限公司
技术研发日：20221108
技术公布日：2024/1/12
