一种厨房用便于安装的厨房排风机的制作方法

本技术涉及排风设备，尤其是一种厨房用便于安装的厨房排风机。

背景技术：

1、厨房排风机用于辅助厨房油烟排出。厨房排风机往往是直接安装在厨房门窗的顶部，在墙上或门窗上直接开洞，再将厨房排风机固定在槽洞内。

2、但是厨房排风机在长时间使用后，由于油垢都附着在厨房排风机上，此时人们便需要将其拆除清理，但是由于此装置往往是直接和墙体或门窗固定的，直接拆除后，后期安装会比较麻烦，会比较费时费力。

技术实现思路

1、本实用新型目的是针对背景技术中存在的不易被拆卸问题，提出一种厨房用便于安装的厨房排风机。

2、本实用新型的技术方案：一种厨房用便于安装的厨房排风机，包括风机，还包括框体，所述框体上安装有固定组件，所述框体内安装有磁铁，所述风机上安装有磁铁，所述框体和风机通过磁铁磁性连接，所述风机上设有抵触组件。

3、优选的，磁铁位于框体和风机的两侧。

4、优选的，所述抵触组件包括框体顶部和底部开设的插孔a，所述插孔a上插接有插块。

5、优选的，所述抵触组件包括插孔b和插孔c，所述插孔b开设在框体的底部边角处，所述插孔c开设在框体的顶部边角处，每个对角对应的插孔b和插孔c为一组，每组插孔b和插孔c上插接有插杆。

6、优选的，所述抵触组件包括固定盒，所述固定盒和风机固定连接，所述固定盒的顶部插接有t型杆，所述t型杆的底部穿过固定盒固定连接有连接板b，所述连接板b的底部固定连接有滑杆，所述滑杆穿过t型杆和t型杆滑动连接，所述滑杆的外表面套设有弹簧，所述弹簧的两端分别与连接板b和固定盒固定连接。

7、优选的，固定组件包括连接板a，所述连接板a上开设有固定孔。

8、与现有技术相比，本实用新型具有如下有益的技术效果：

9、本实用新型通过框体固定在墙体或门窗上，通过框体去固定风机，同时借助磁铁和抵触组件去辅助风机限位在框体内，避免风机从框体内移出，从而使得人们在需要将风机拆除清理后安装时都会比较方便。

技术特征：

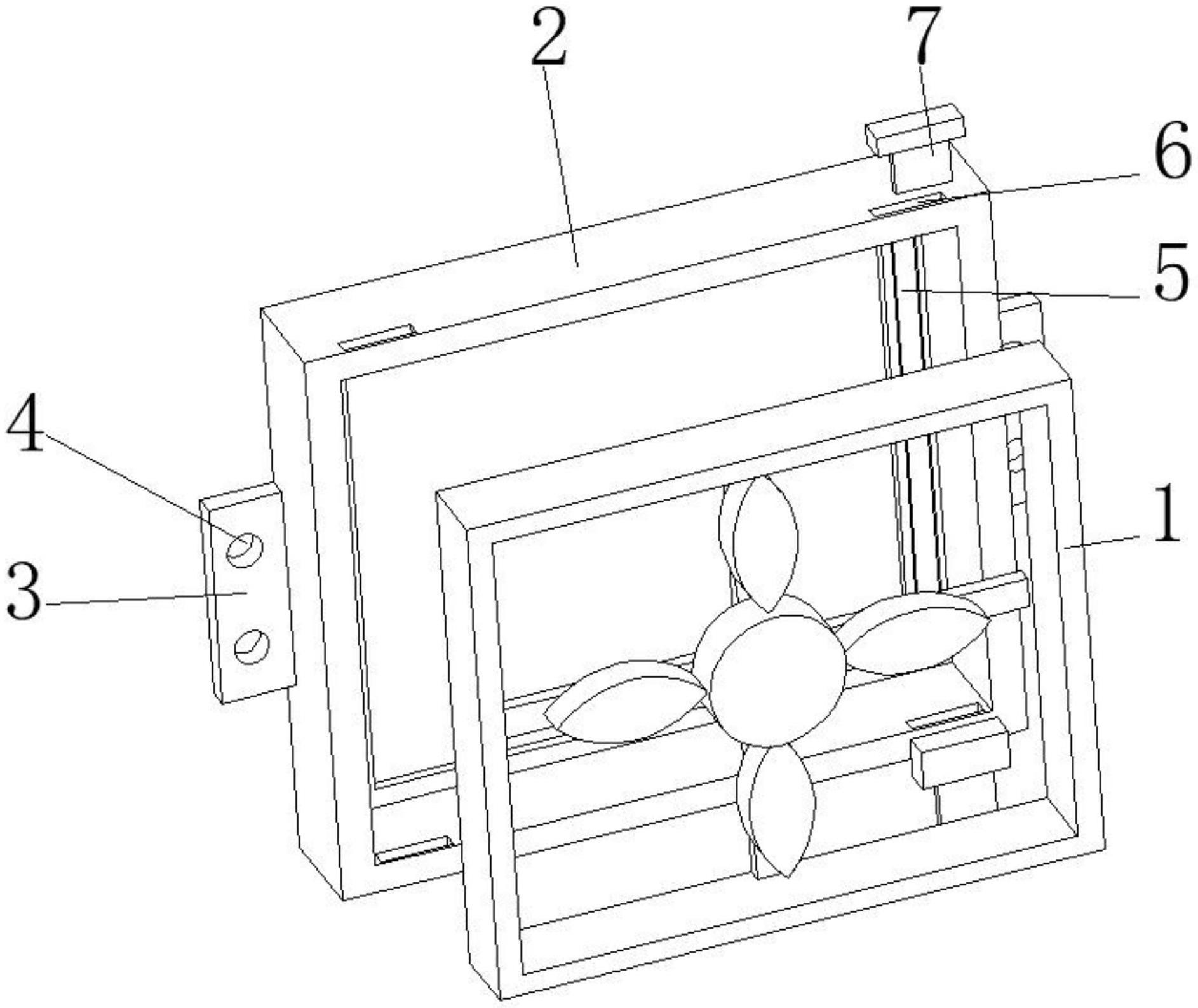

1.一种厨房用便于安装的厨房排风机，包括风机(1)，其特征在于：还包括框体(2)，所述框体(2)上安装有固定组件，所述框体(2)内安装有磁铁(5)，所述风机(1)上安装有磁铁(5)，所述框体(2)和风机(1)通过磁铁(5)磁性连接，所述风机(1)上设有抵触组件。

2.根据权利要求1所述的一种厨房用便于安装的厨房排风机，其特征在于：磁铁(5)位于框体(2)和风机(1)的两侧。

3.根据权利要求2所述的一种厨房用便于安装的厨房排风机，其特征在于：所述抵触组件包括框体(2)顶部和底部开设的插孔a(6)，所述插孔a(6)上插接有插块(7)。

4.根据权利要求2所述的一种厨房用便于安装的厨房排风机，其特征在于：所述抵触组件包括插孔b(8)和插孔c(9)，所述插孔b(8)开设在框体(2)的底部边角处，所述插孔c(9)开设在框体(2)的顶部边角处，每个对角对应的插孔b(8)和插孔c(9)为一组，每组插孔b(8)和插孔c(9)上插接有插杆(10)。

5.根据权利要求2所述的一种厨房用便于安装的厨房排风机，其特征在于：所述抵触组件包括固定盒(11)，所述固定盒(11)和风机(1)固定连接，所述固定盒(11)的顶部插接有t型杆(12)，所述t型杆(12)的底部穿过固定盒(11)固定连接有连接板b(13)，所述连接板b(13)的底部固定连接有滑杆(14)，所述滑杆(14)穿过t型杆(12)和t型杆(12)滑动连接，所述滑杆(14)的外表面套设有弹簧(15)，所述弹簧(15)的两端分别与连接板b(13)和固定盒(11)固定连接。

6.根据权利要求3、4和5任一所述的一种厨房用便于安装的厨房排风机，其特征在于：固定组件包括连接板a(3)，所述连接板a(3)上开设有固定孔(4)。

技术总结
本技术涉及排风设备技术领域，尤其是一种厨房用便于安装的厨房排风机。其包括风机，还包括框体，所述框体上安装有固定组件，所述框体内安装有磁铁，所述风机上安装有磁铁，所述框体和风机通过磁铁磁性连接，所述风机上设有抵触组件。本技术通过框体固定在墙体或门窗上，通过框体去固定风机，同时借助磁铁和抵触组件去辅助风机限位在框体内，避免风机从框体内移出，从而使得人们在需要将风机拆除清理后安装时都会比较方便。
