散热器及其温控装置的制作方法

本申请涉及领域，更具体地说，涉及一种散热器及其温控装置。

背景技术：

1、散热器的容量是根据房间的供暖最大需求来配置的，随着室外环境条件的变化，房间的需热量也在随时变化，因此散热器需要进行调节温度。调节散热器的温度，通常是通过在调节入口处设置温控阀来实现。温控阀为节流型调节，阻力较大，并且由于设置在采暖系统的连接散热器的管道上，长期运行导致采暖系统的水泵输送能耗高，节能性差。并且，由于需要加装温控阀，需要额外的施工和费用，而且根据不同的采暖系统，可能还需要进行系统改造。

2、因此，如何在实现温度调节的同时降低能耗、施工和维护成本成为本领域需要解决的技术问题。

技术实现思路

1、有鉴于此，本申请提出了一种散热器温控装置，以在实现温度调节的同时降低能耗、施工和维护成本。

2、根据本申请，提出了一种散热器温控装置，其中，所述散热器温控装置包括暴露于散热器本体外部的温控器以及伸入所述散热器本体的进水管内的调节部，所述调节部包括彼此套设的内筒和外筒，所述内筒和外筒延伸经过所述散热器本体的至少一个散热器片，所述内筒和外筒上分别设置有内孔和外孔，所述内筒和外筒中的一者设置为能够通过操作所述温控器而相对于所述内筒和外筒中的另一者移动，以使所述内孔和外孔的对准部分改变。

3、可选地，所述内筒和外筒中的一者设置为能够通过操作所述温控器而相对于所述内筒和外筒中的另一者转动或沿轴向移动。

4、可选地，所述温控器包括温控器调节盘、感温包和驱动杆，所述感温包根据所述温控器调节盘的操作膨胀或收缩并带动所述驱动杆沿所述轴向移动，所述驱动杆连接于所述内筒和外筒中的所述一者。

5、可选地，所述内筒的外壁和外筒的内壁贴合；和/或，所述内孔和外孔的形状和/或数量相同。

6、可选地，所述内筒设置有沿轴向和/或周向分布的所述内孔，和/或，所述外筒设置有沿轴向和/或周向分布的所述外孔。

7、可选地，所述内孔和外孔设置为能够完全对准、部分对准和完全错开。

8、可选地，所述内筒的伸出所述散热器本体的端设置有第一端盖，所述外筒的伸出所述散热器本体的端设置有第二端盖。

9、本申请还提供一种散热器，其中，所述散热器包括散热器本体和本申请的散热器温控装置。

10、可选地，所述散热器本体包括散热器片、与所述散热器片的一端连通的进水管以及与所述散热器片的另一端连通的出水管，所述进水管的一端设置有堵头，所述温控器设置于所述堵头处。

11、可选地，所述散热器本体包括多个所述散热器片，其中：所述内筒和外筒延伸经过所有所述散热器片；或者，至少一个所述散热器片位于所述内筒和外筒延伸区域之外。

12、根据本申请的技术方案，可以通过温控器使内筒和外筒相对移动，以改变内孔和外孔的对准部分，从而调节内筒和外筒延伸经过的散热器片的流量，继而达到调节温度的效果。本申请的散热器温控装置无需加装在采暖系统的管道上，只需设置在散热器上，与采暖系统形式无关，散热器的温度调节不会影响采暖系统，也无需对采暖系统管道进行改装，降低了能耗和施工、维护成本。

13、本申请的其它特征和优点将在随后的具体实施方式部分予以详细说明。

技术特征：

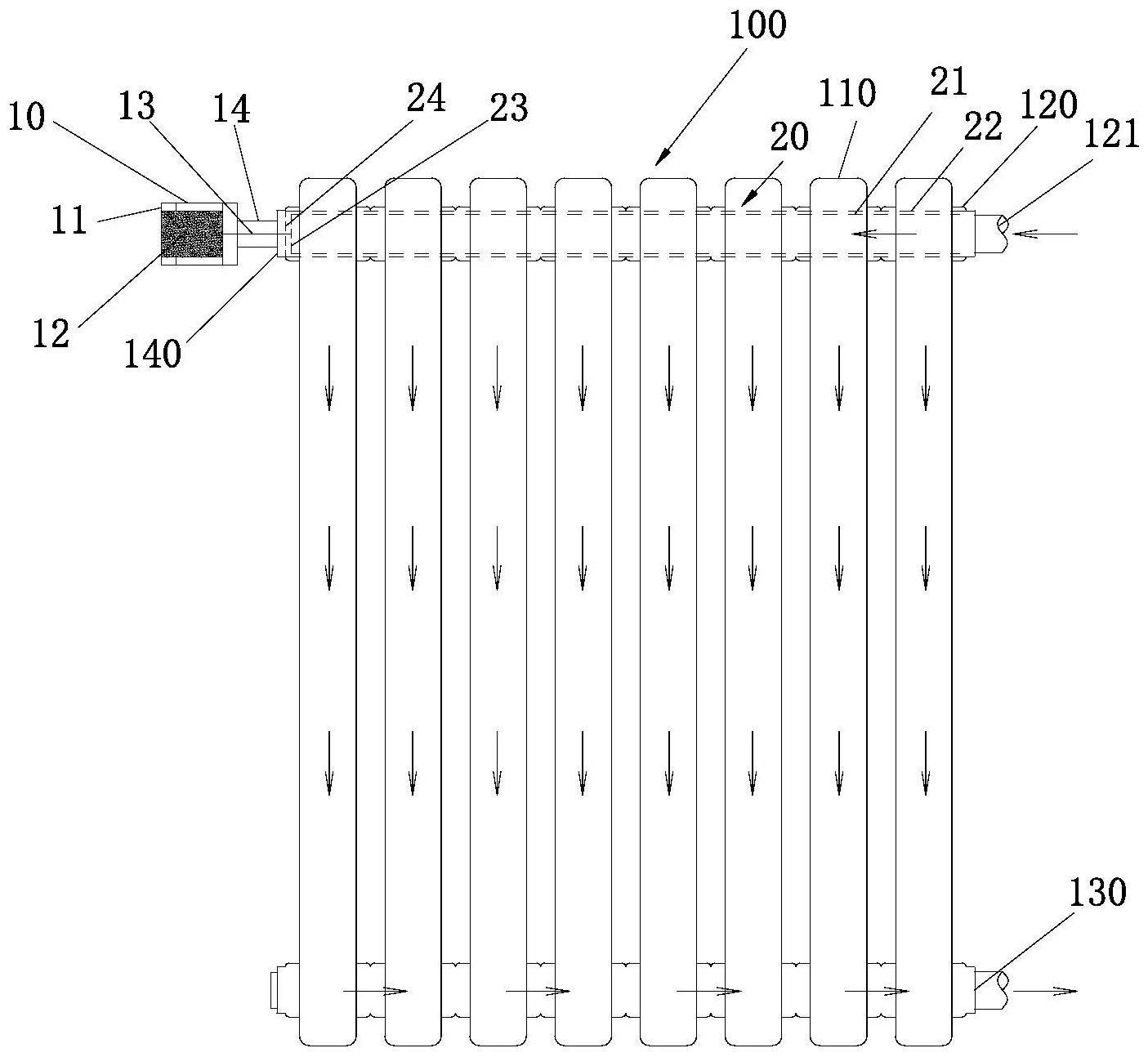

1.一种散热器温控装置，其特征在于，所述散热器温控装置包括暴露于散热器本体(100)外部的温控器(10)以及伸入所述散热器本体(100)的进水管(120)内的调节部(20)，所述调节部(20)包括彼此套设的内筒(21)和外筒(22)，所述内筒(21)和外筒(22)延伸经过所述散热器本体(100)的至少一个散热器片(110)，所述内筒(21)和外筒(22)上分别设置有内孔和外孔，所述内筒(21)和外筒(22)中的一者设置为能够通过操作所述温控器(10)而相对于所述内筒(21)和外筒(22)中的另一者移动，以使所述内孔和外孔的对准部分改变。

2.根据权利要求1所述的散热器温控装置，其特征在于，所述内筒(21)和外筒(22)中的一者设置为能够通过操作所述温控器(10)而相对于所述内筒(21)和外筒(22)中的另一者转动或沿轴向移动。

3.根据权利要求2所述的散热器温控装置，其特征在于，所述温控器(10)包括温控器调节盘(11)、感温包(12)和驱动杆(13)，所述感温包(12)根据所述温控器调节盘(11)的操作膨胀或收缩并带动所述驱动杆(13)沿所述轴向移动，所述驱动杆(13)连接于所述内筒(21)和外筒(22)中的所述一者。

4.根据权利要求1-3中任意一项所述的散热器温控装置，其特征在于，所述内筒(21)的外壁和外筒(22)的内壁贴合；和/或，所述内孔和外孔的形状和/或数量相同。

5.根据权利要求1-3中任意一项所述的散热器温控装置，其特征在于，所述内筒(21)设置有沿轴向和/或周向分布的所述内孔，和/或，所述外筒(22)设置有沿轴向和/或周向分布的所述外孔。

6.根据权利要求1-3中任意一项所述的散热器温控装置，其特征在于，所述内孔和外孔设置为能够完全对准、部分对准和完全错开。

7.根据权利要求1-3中任意一项所述的散热器温控装置，其特征在于，所述内筒(21)的伸出所述散热器本体(100)的端设置有第一端盖(23)，所述外筒(22)的伸出所述散热器本体(100)的端设置有第二端盖(24)。

8.一种散热器，其特征在于，所述散热器包括散热器本体(100)和权利要求1-7中任意一项所述的散热器温控装置。

9.根据权利要求8的散热器，其特征在于，所述散热器本体(100)包括散热器片(110)、与所述散热器片(110)的一端连通的进水管(120)以及与所述散热器片(110)的另一端连通的出水管(130)，所述进水管(120)的一端设置有堵头(140)，所述温控器(10)设置于所述堵头(140)处。

10.根据权利要求9的散热器，其特征在于，所述散热器本体(100)包括多个所述散热器片(110)，其中：所述内筒(21)和外筒(22)延伸经过所有所述散热器片(110)；或者，至少一个所述散热器片(110)位于所述内筒(21)和外筒(22)延伸区域之外。

技术总结
本申请公开了散热器及其温控装置，其中，散热器温控装置包括暴露于散热器本体(100)外部的温控器(10)以及伸入散热器本体的进水管(120)内的调节部(20)，调节部包括彼此套设的内筒(21)和外筒(22)，内筒和外筒延伸经过散热器本体的至少一个散热器片(110)，内筒和外筒上分别设置有内孔和外孔，内筒和外筒中的一者设置为能够通过操作温控器而相对于内筒和外筒中的另一者移动，以使内孔和外孔的对准部分改变。可以通过温控器使内筒和外筒相对移动，调节内筒和外筒延伸经过的散热器片的流量，达到调节温度的效果。散热器的温度调节不会影响采暖系统，也无需对采暖系统管道进行改装，降低了能耗和施工、维护成本。

技术研发人员：孟凡兵,王瞰居,范青柱
受保护的技术使用者：中国航空国际建设投资有限公司
技术研发日：
技术公布日：2024/1/13
