一种空调保养用清洗设备的制作方法

本技术属于空调保养，特别是涉及一种空调保养用清洗设备。

背景技术：

1、空调滤网是空调不能够缺少的一部分，而长时间使用后，空调的过滤网往往会粘附大量的灰尘，这些灰尘一旦堵塞滤网，便会影响空调制冷或制热的效果，甚至还会发生空调滴水漏水和异味的情况。因此，为了保养空调，需要定期对空调滤网进行清洗。

2、目前市面上的清洗设备种类很多，如中国专利网上公开了一种滤网清洗装置、滤网组件及空调，其公告号为cn207487099u，这种清洗装置虽然可用于空调滤网的保养清洗，但是存在一些缺陷和不足有待改进：(1)现有的清洗装置由于结构设计的原因，大多只能对空调滤网的单面进行清洗，当完成一面的清洗后，需要将滤网翻面后重新进行清洗，不仅较为不便，同时也加大了对水资源的消耗；(2)在对空调滤网进行清洗时，需要对滤网进行固定，而现有的清洗装置大多只能对指定长度的滤网进行固定，难以根据不同滤网的长度进行调节，从而降低了整个清洗装置的适用范围；(3)滤网在完成清洗工作后，其表面往往会残留大量的水分，需要及时清除，传统的除水方法大多通过自然风干的方式，这种风干方式效率较低，难以快速清除滤网表面残留的水。因此，针对以上问题，本实用新型提供的一种空调保养用清洗设备具有重要意义。

技术实现思路

1、本实用新型提供了一种空调保养用清洗设备，通过冲洗机构可同时对空调滤网的两个面进行冲洗，而无需进行翻面操作，不仅大大方便了清洗，同时也减小了对水资源的浪费；通过固定机构可对待清洗的空调滤网进行固定，并且固定机构可根据需要进行调节，以便对不同长度的空调滤网进行支撑和固定，从而大大提高了该清洗装置的适用范围；通过烘干机构可产生热风，以便利用热风对清洗后的空调滤网进行烘干处理，从而可快速去除残留在滤网上的水分，综上解决了背景技术中的问题。

2、为解决上述技术问题，本实用新型是通过以下技术方案实现的：

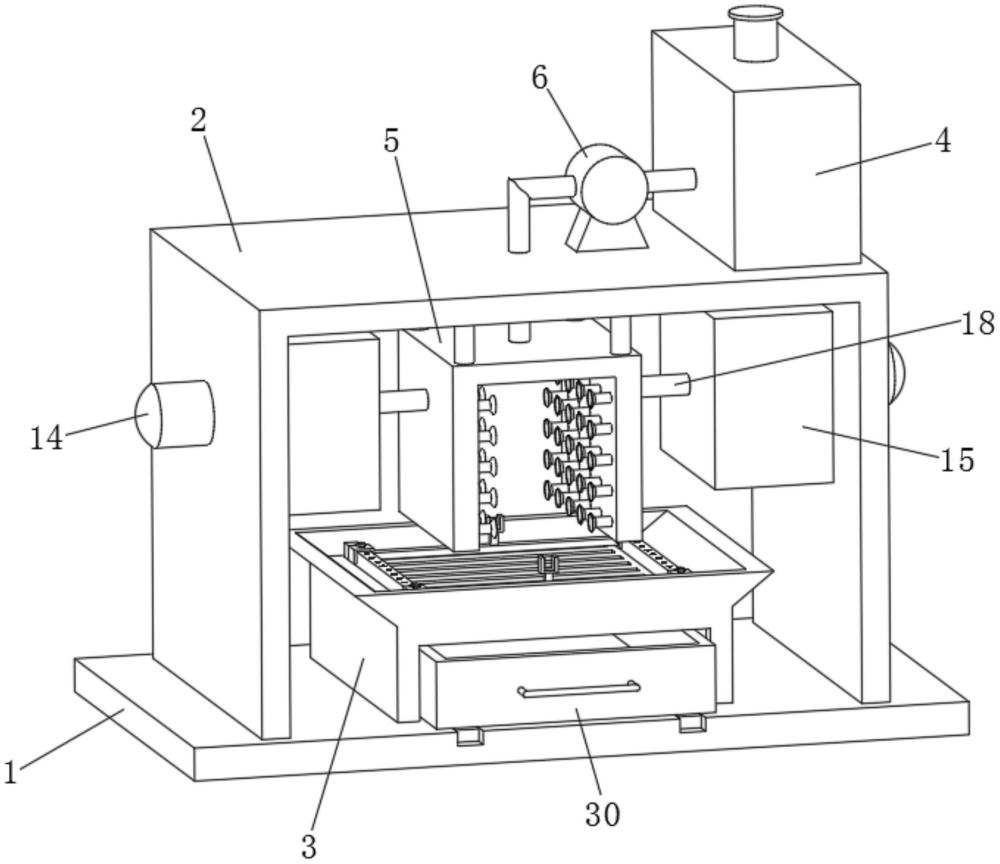

3、本实用新型的一种空调保养用清洗设备，包括底座，所述底座的顶部固定连接有固定架，所述固定架上安装有冲洗机构，所述底座上安装有集水罩，所述集水罩的顶端开口处为敞开结构，其内部安装有固定机构，所述固定架的两侧均安装有烘干机构；

4、所述冲洗机构包括储液箱和冲洗架，所述储液箱安装在固定架的顶部，其一侧设置有液泵，且所述储液箱的顶部开设有进液口，所述进液口上安装有密封塞，所述液泵安装在固定架的顶部，且所述液泵上分别安装有吸液管和导液管，所述吸液管的另一端管口贯穿储液箱的侧壁并延伸至储液箱内，所述冲洗架的正面呈n字形，并位于集水罩的正上方，其内部开设有导液腔，且所述冲洗架的两侧内壁均固定连接有若干个喷头，所述冲洗架的顶部与固定架的顶部内壁之间固定连接有若干根固定杆，所述导液管的另一端管口分别贯穿固定架和冲洗架的顶部并与导液腔相连通；

5、所述烘干机构包括风扇和加热仓，所述加热仓安装在固定架的内壁，其内腔顶部和底部均安装有若干个电热座，所述电热座之间电性连接有电热丝，所述加热仓与冲洗架之间固定连接有导热管，所述导热管的两端管口分别与加热仓和导液腔相连通，所述风扇安装在固定架的外壁，其扇叶位于加热仓内。

6、进一步地，所述喷头呈线性阵列分布，其一端与导液腔相连通，且所述喷头的另一端呈喇叭形。

7、进一步地，所述固定机构包括固定板，所述固定板固定连接在集水罩的顶端内壁，其顶部固定连接有一对导轨，所述导轨为矩形，且一对所述导轨上滑动连接有两对滑块，每对所述滑块之间均固定连接有连接块，所述连接块的顶部固定连接有支架，所述支架位于冲洗架的正下方。

8、进一步地，所述滑块的正面呈n字形，其内壁宽度与导轨的宽度相等，且每个所述滑块的顶部均开设有螺纹孔，所述螺纹孔内螺纹连接有螺栓，所述导轨的顶部表面开设有若干个与螺栓相配合的螺纹槽，所述螺纹槽沿导轨的长度方向呈线性等距分布，其直径与螺纹孔的孔径相等。

9、进一步地，所述支架的正面呈y字形，两个所述支架的中心位于同一条直线上，且每个所述支架的内壁表面均设置有一层防滑垫，所述防滑垫的表面刻有人字形防滑纹。

10、进一步地，所述固定板的表面开设有若干个导水孔，所述导水孔为方形孔结构，并位于一对导轨之间，且所述导水孔沿固定板的宽度方向呈线性等距分布，所述集水罩的底部开设有收纳腔，所述收纳腔内放置有集水槽，所述集水槽位于各个导水孔的正下方。

11、进一步地，所述集水槽的前端面固定连接有把手，其底部固定连接有一对卡块，所述底座的顶部表面开设有一对卡槽，所述卡槽与卡块均为矩形，其宽度相等，且各个所述卡槽的中心分别与各个卡块的中心相对应。

12、本实用新型相对于现有技术包括有以下有益效果：

13、(1)本实用新型中的清洗设备在使用时，可通过冲洗机构同时对空调滤网的两个面进行冲洗，而无需进行翻面操作，不仅大大方便了清洗，同时也减小了对水资源的浪费；

14、(2)本实用新型中的清洗设备在使用时，可通过固定机构对待清洗的空调滤网进行固定，并且固定机构可根据需要进行调节，以便对不同长度的空调滤网进行支撑和固定，从而大大提高了该清洗装置的适用范围；

15、(3)本实用新型中的清洗设备在使用时，可通过烘干机构产生热风，以便利用热风对清洗后的空调滤网进行烘干处理，从而可快速去除残留在滤网上的水分。

16、当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。

技术特征：

1.一种空调保养用清洗设备，其特征在于，包括底座，所述底座的顶部固定连接有固定架，所述固定架上安装有冲洗机构，所述底座上安装有集水罩，所述集水罩的顶端开口处为敞开结构，其内部安装有固定机构，所述固定架的两侧均安装有烘干机构；

2.根据权利要求1所述的一种空调保养用清洗设备，其特征在于，所述喷头呈线性阵列分布，其一端与导液腔相连通，且所述喷头的另一端呈喇叭形。

3.根据权利要求1所述的一种空调保养用清洗设备，其特征在于，所述固定机构包括固定板，所述固定板固定连接在集水罩的顶端内壁，其顶部固定连接有一对导轨，所述导轨为矩形，且一对所述导轨上滑动连接有两对滑块，每对所述滑块之间均固定连接有连接块，所述连接块的顶部固定连接有支架，所述支架位于冲洗架的正下方。

4.根据权利要求3所述的一种空调保养用清洗设备，其特征在于，所述滑块的正面呈n字形，其内壁宽度与导轨的宽度相等，且每个所述滑块的顶部均开设有螺纹孔，所述螺纹孔内螺纹连接有螺栓，所述导轨的顶部表面开设有若干个与螺栓相配合的螺纹槽，所述螺纹槽沿导轨的长度方向呈线性等距分布，其直径与螺纹孔的孔径相等。

5.根据权利要求3所述的一种空调保养用清洗设备，其特征在于，所述支架的正面呈y字形，两个所述支架的中心位于同一条直线上，且每个所述支架的内壁表面均设置有一层防滑垫，所述防滑垫的表面刻有人字形防滑纹。

6.根据权利要求3所述的一种空调保养用清洗设备，其特征在于，所述固定板的表面开设有若干个导水孔，所述导水孔为方形孔结构，并位于一对导轨之间，且所述导水孔沿固定板的宽度方向呈线性等距分布，所述集水罩的底部开设有收纳腔，所述收纳腔内放置有集水槽，所述集水槽位于各个导水孔的正下方。

7.根据权利要求6所述的一种空调保养用清洗设备，其特征在于，所述集水槽的前端面固定连接有把手，其底部固定连接有一对卡块，所述底座的顶部表面开设有一对卡槽，所述卡槽与卡块均为矩形，其宽度相等，且各个所述卡槽的中心分别与各个卡块的中心相对应。

技术总结
本技术公开了一种空调保养用清洗设备，包括底座，所述底座的顶部固定连接有固定架，所述固定架上安装有冲洗机构，所述底座上安装有集水罩，所述集水罩的顶端开口处为敞开结构，其内部安装有固定机构，所述固定架的两侧均安装有烘干机构。本技术可同时对空调滤网的两个面进行冲洗，而无需进行翻面操作，并且可对不同长度的空调滤网进行支撑和固定，此外还可在清洗完成后对空调滤网进行烘干处理，以便快速去除残留在滤网上的水分。

技术研发人员：陈海平
受保护的技术使用者：隆途机电工程（上海）有限公司
技术研发日：20231019
技术公布日：2024/6/5
