一种热量利用率高的热风循环烘箱的制作方法

本技术涉及热风循环烘箱，尤其涉及一种热量利用率高的热风循环烘箱。

背景技术：

1、烘箱是对物料进行烘干时经常用到的装置，而热风循环烘箱通过风机将外壁空气吹入箱体，再通过加热装置进行加热，使热空气在烘箱内进行循环，从而对物料进行均匀的烘干，将物料内的水分排出，并跟随热风排出，实现烘干，常常用在工业化工等领域。

2、现有技术中的热风循环烘箱通常设置的开口的出气口，使热风不停地将水分送出，导致热风在箱体内存在时间较短，对热风热量的利用率较低，造成大量的热量损失，同时在工业生产中进行大规模烘干时常通过烘车装载物料直接推入烘箱中，来提高效率，但由于烘箱与地面的高度差，常常需要通过外部工具将烘车推入，较为费事。

技术实现思路

1、为了弥补以上不足，本实用新型提供了一种热量利用率高的热风循环烘箱，旨在改善现有技术中的热风循环烘箱对热量利用率低并且需要借助外部工具推入烘车的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种热量利用率高的热风循环烘箱，包括外箱体，所述外箱体内壁固定连接有隔热层，所述隔热层内壁固定连接有内箱体，所述内箱体内壁两侧均固定连接有固定框，所述固定框内壁固定连接有烘箱体，所述烘箱体内部设置有烘车，所述外箱体顶端左侧固定连接有风机，所述风机底端固定连接有吹风口，所述吹风口下方设置有若干加热管，所述加热管左端固定连接在内箱体左端内壁，所述外箱体前端固定连接有安装框，所述安装框前端两侧均转动连接有箱门，所述外箱体顶端内壁设置有排湿组件，所述固定框前端设置有省力组件。

4、通过上述技术方案，开始烘干时，启动风机与加热管，对内箱体内空气进行加热，并通过风机使热空气在内箱体进行循环运动，对烘箱体进行均匀加热。

5、进一步地，所述排湿组件包括排气管，所述排气管外壁固定连接在外箱体顶端内壁，所述排气管内壁下方固定连接有固定管，所述排气管顶端四角均固定连接有固定杆，所述固定杆顶端固定连接有遮挡帽，所述遮挡帽底端固定连接有安装套，所述安装套内壁滑动连接有安装杆，所述安装杆底端固定连接有堵板，所述堵板底端固定连接有密封圈，所述密封圈底端紧贴固定管。

6、通过上述技术方案，当物料进行烘干时，内部水分蒸发，使烘箱体内部气压增强，挤压堵板，气压达到一定程度，水汽推开堵板并从排气管排出，无需将热气排出，提高热量利用率。

7、进一步地，所述省力组件包括斜板，所述斜板底端转动连接在固定框前端下方，所述固定框前端两侧均固定连接有安装圈，所述安装圈内壁活动连接有插销，两侧所述插销向外一侧均设置有限位块，所述限位块后端固定连接在固定框前端，所述斜板两侧对应插销位置均设置有插孔。

8、通过上述技术方案，将插销从斜板中退出，打开斜板，将装载物料的烘车从斜板上推入烘箱体，更加省时省力。

9、进一步地，所述烘箱体底端固定连接有加固杆，所述加固杆底端固定连接在内箱体底端内壁。

10、通过上述技术方案，提高烘箱体的稳定性。

11、进一步地，两侧所述箱门后端均固定连接有密封条。

12、通过上述技术方案，提高烘箱的密封性，降低热量流失。

13、进一步地，所述外箱体左端固定连接有控制台。

14、通过上述技术方案，通过控制台控制烘干的温度与时间。

15、进一步地，所述排气管外壁以此贯穿隔热层和内箱体，所述排气管外壁下方固定连接在烘箱体顶端内壁。

16、通过上述技术方案，提高排气管的稳定性。

17、进一步地，所述安装杆外壁设置有弹簧，所述弹簧顶端固定连接在安装套底端，所述弹簧底端固定连接在堵板顶端。

18、通过上述技术方案，使堵板挤压安装套，防止正常气体随意流出。

19、本实用新型具有如下有益效果：

20、1、本实用新型中，首先通过设置隔热层提高烘箱整体的热量流失程度，然后通过排气管将物料内的水气排出，无须通过热循环带出，减少热气的流失，提高热量的利用率。

21、2、本实用新型中，通过设置斜板辅助烘车的推进与退出，同时通过插销来将斜板固定在固定框上，无须通过其他工具来辅助烘车上下，省时省力，提高效率。

技术特征：

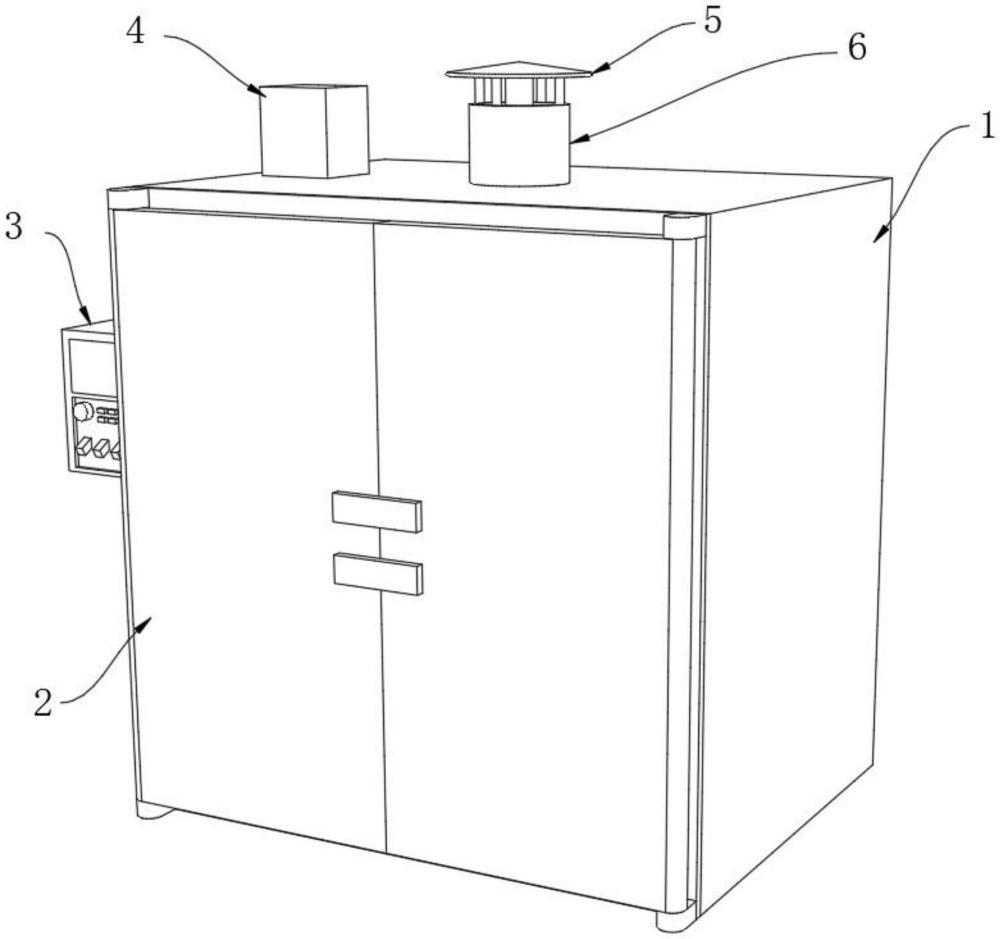

1.一种热量利用率高的热风循环烘箱，包括外箱体(1)，其特征在于：所述外箱体(1)内壁固定连接有隔热层(12)，所述隔热层(12)内壁固定连接有内箱体(13)，所述内箱体(13)内壁两侧均固定连接有固定框(10)，所述固定框(10)内壁固定连接有烘箱体(15)，所述烘箱体(15)内部设置有烘车(11)，所述外箱体(1)顶端左侧固定连接有风机(4)，所述风机(4)底端固定连接有吹风口(17)，所述吹风口(17)下方设置有若干加热管(14)，所述加热管(14)左端固定连接在内箱体(13)左端内壁，所述外箱体(1)前端固定连接有安装框(7)，所述安装框(7)前端两侧均转动连接有箱门(2)，所述外箱体(1)顶端内壁设置有排湿组件，所述固定框(10)前端设置有省力组件。

2.根据权利要求1所述的一种热量利用率高的热风循环烘箱，其特征在于：所述排湿组件包括排气管(6)，所述排气管(6)外壁固定连接在外箱体(1)顶端内壁，所述排气管(6)内壁下方固定连接有固定管(24)，所述排气管(6)顶端四角均固定连接有固定杆(18)，所述固定杆(18)顶端固定连接有遮挡帽(5)，所述遮挡帽(5)底端固定连接有安装套(19)，所述安装套(19)内壁滑动连接有安装杆(21)，所述安装杆(21)底端固定连接有堵板(22)，所述堵板(22)底端固定连接有密封圈(23)，所述密封圈(23)底端紧贴固定管(24)。

3.根据权利要求1所述的一种热量利用率高的热风循环烘箱，其特征在于：所述省力组件包括斜板(9)，所述斜板(9)底端转动连接在固定框(10)前端下方，所述固定框(10)前端两侧均固定连接有安装圈(27)，所述安装圈(27)内壁活动连接有插销(25)，两侧所述插销(25)向外一侧均设置有限位块(26)，所述限位块(26)后端固定连接在固定框(10)前端，所述斜板(9)两侧对应插销(25)位置均设置有插孔。

4.根据权利要求1所述的一种热量利用率高的热风循环烘箱，其特征在于：所述烘箱体(15)底端固定连接有加固杆(16)，所述加固杆(16)底端固定连接在内箱体(13)底端内壁。

5.根据权利要求1所述的一种热量利用率高的热风循环烘箱，其特征在于：两侧所述箱门(2)后端均固定连接有密封条(8)。

6.根据权利要求1所述的一种热量利用率高的热风循环烘箱，其特征在于：所述外箱体(1)左端固定连接有控制台(3)。

7.根据权利要求2所述的一种热量利用率高的热风循环烘箱，其特征在于：所述排气管(6)外壁以此贯穿隔热层(12)和内箱体(13)，所述排气管(6)外壁下方固定连接在烘箱体(15)顶端内壁。

8.根据权利要求2所述的一种热量利用率高的热风循环烘箱，其特征在于：所述安装杆(21)外壁设置有弹簧(20)，所述弹簧(20)顶端固定连接在安装套(19)底端，所述弹簧(20)底端固定连接在堵板(22)顶端。

技术总结
本技术涉及热风循环烘箱技术领域，公开了一种热量利用率高的热风循环烘箱，包括外箱体，其特征在于：所述外箱体内壁固定连接有隔热层，所述隔热层内壁固定连接有内箱体，所述内箱体内壁两侧均固定连接有固定框，所述固定框内壁固定连接有烘箱体，所述烘箱体内部设置有烘车，所述外箱体顶端左侧固定连接有风机，所述风机底端固定连接有吹风口，所述吹风口下方设置有若干加热管，所述加热管左端固定连接在内箱体左端内壁，所述外箱体前端固定连接有安装框。本技术中，首先通过设置排气管将物料内的水气单独排出，无需一天排出热气，提高热量利用率，同时通过设置可展开关闭的斜板协助烘车上下，省时省力。

技术研发人员：吴领兵,曹生杰,吴昊,曹志平
受保护的技术使用者：常州市昊江电热器材制造有限公司
技术研发日：20231103
技术公布日：2024/5/16
