一种恒温湿度空调智能调控装置的制作方法

本技术涉及空调，具体是一种恒温湿度空调智能调控装置。

背景技术：

1、空调即空气调节器，是指用人工手段，对建筑或构筑物内环境空气的温度、湿度、流速等参数进行调节和控制的设备。

2、公开号为cn217715366u的中国实用新型专利公开了一种用于变频空调调控的智能控制装置，包括外控制器、内控制器以及遥控器三部件结构；所述外控制器的前侧设置有上翻框和下翻板，且上翻框内插装有触控屏，所述下翻板用于定位上翻框，所述外控制器内壁一侧设置有若干胶杆；其技术要点为，采用上翻框和下翻板，并结合触控屏和导电端子，可进行具体维修和全面维修处理，同时避免使用到螺丝等其它固定零件，对触控屏进行连接安装处理，导电端子可对触控屏进行定位的同时完成接电工作；在控制板的两侧设计连接件，并与对应的胶杆连接，利用弹性件的弹性恢复力可使控制板稳固在胶杆上，可灵活调节控制板的位置，同时也方便控制板进行自行散热，整体结构设计简单，使用方便。

3、上述用于变频空调调控的智能控制装置跟现有的空调线控器一样安装有触控屏，然而在实际使用中，尤其在冬天，室内温度低的情况下启动空调供暖，由于触控屏保持在低温状态很容易将空气中的水分冷凝在触控屏表面，影响操作。

4、因此，提供一种恒温湿度空调智能调控装置，以解决上述问题。

技术实现思路

1、(一)解决的技术问题

2、本实用新型提供一种恒温湿度空调智能调控装置，旨在解决背景技术中提出的现有的恒温湿度空调智能调控装置触控屏积尘和产生冷凝水的问题。

3、(二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种恒温湿度空调智能调控装置，包括空调线控器和包覆在所述空调线控器外部用于所述空调线控器安装在墙上的安装组件。

5、为了不影响操作，所述安装组件包括嵌入墙面的槽盒、扣合在所述槽盒敞口上的盖框以及设置在所述盖框上纵向移动的滑盖；其中，所述滑盖与所述盖框滑动连接，所述滑盖靠近所述空调线控器的一面固定安装有海绵，滑动滑盖时通过海绵将空调线控器上的冷凝水或粉尘进行擦拭，平常也可以通过滑盖减少积尘。

6、优选的，为了方便槽盒固定，所述槽盒靠近所述盖框的一面对应四角的位置处开设有第一安装孔，且所述第一安装孔内均插接有与所述墙面螺接的第一锁栓。

7、优选的，为了方便空调线控器固定，所述空调线控器的边缘对称开设有第二安装孔，且所述槽盒内侧对应所述第二安装孔的位置处开设有锁孔，所述第二安装孔内均插接有与所述锁孔螺接的第二锁栓。

8、优选的，为了方便空调线控器接线，所述槽盒侧面开设有线槽。

9、优选的，为了方便排出冷凝水或积尘，所述盖框底部开设有漏槽。

10、优选的，为了不遮挡触控屏的显示，所述滑盖的中央对应所述空调线控器的屏幕位置处开设有观察口。

11、优选的，为了方便观察触控屏的同时防止落灰，所述滑盖的观察口内固定安装有透明板。

12、(三)有益效果

13、该恒温湿度空调智能调控装置，通过安装组件和滑盖来保持空调线控器的触控屏干净，解决了触控屏积尘和产生冷凝水的问题，并提供了方便的安装和操作方式。

技术特征：

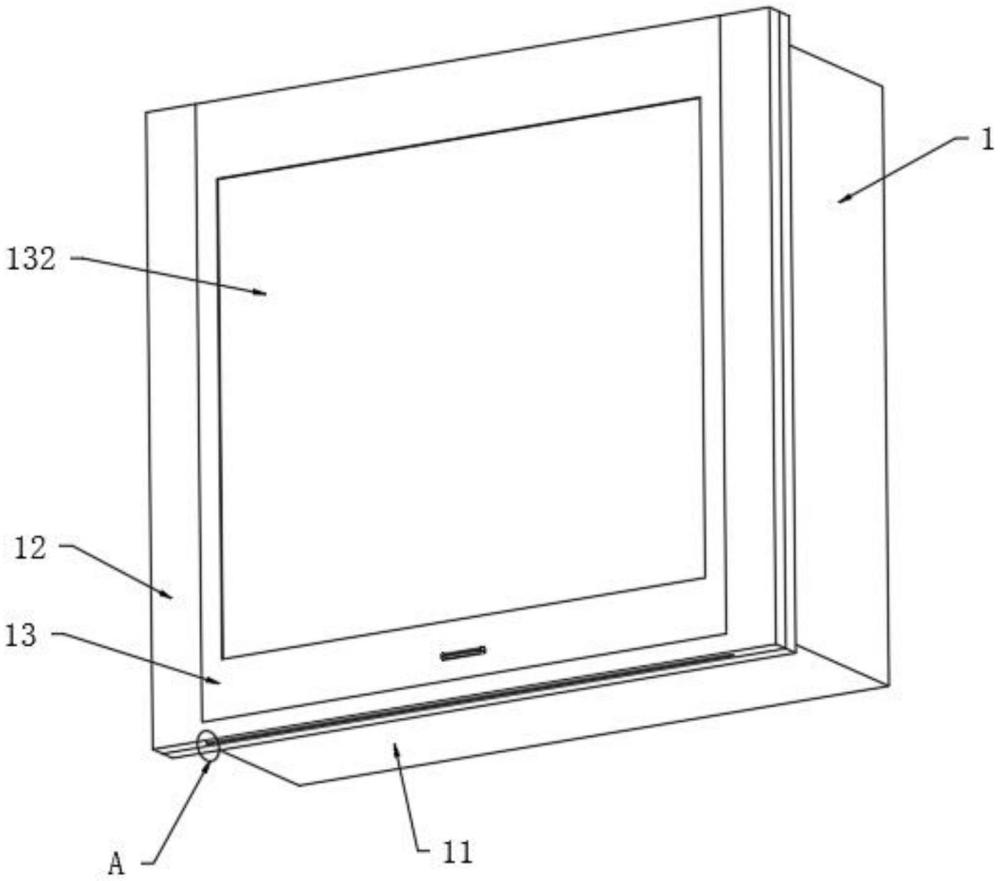

1.一种恒温湿度空调智能调控装置，包括空调线控器(2)和包覆在所述空调线控器(2)外部用于所述空调线控器(2)安装在墙上的安装组件(1)；

2.根据权利要求1所述的一种恒温湿度空调智能调控装置，其特征在于：所述槽盒(11)靠近所述盖框(12)的一面对应四角的位置处开设有第一安装孔(111)，且所述第一安装孔(111)内均插接有与所述墙面螺接的第一锁栓(112)。

3.根据权利要求1所述的一种恒温湿度空调智能调控装置，其特征在于：所述空调线控器(2)的边缘对称开设有第二安装孔(21)，且所述槽盒(11)内侧对应所述第二安装孔(21)的位置处开设有锁孔(113)，所述第二安装孔(21)内均插接有与所述锁孔(113)螺接的第二锁栓(22)。

4.根据权利要求1所述的一种恒温湿度空调智能调控装置，其特征在于：所述槽盒(11)侧面开设有线槽(114)。

5.根据权利要求1所述的一种恒温湿度空调智能调控装置，其特征在于：所述盖框(12)底部开设有漏槽(121)。

6.根据权利要求1所述的一种恒温湿度空调智能调控装置，其特征在于：所述滑盖(13)的中央对应所述空调线控器(2)的屏幕位置处开设有观察口。

7.根据权利要求6所述的一种恒温湿度空调智能调控装置，其特征在于：所述滑盖(13)的观察口内固定安装有透明板(132)。

技术总结
本技术公开了一种恒温湿度空调智能调控装置，属于空调技术领域，该恒温湿度空调智能调控装置，包括空调线控器和包覆在所述空调线控器外部用于所述空调线控器安装在墙上的安装组件，为了不影响操作，所述安装组件包括嵌入墙面的槽盒、扣合在所述槽盒敞口上的盖框以及设置在所述盖框上纵向移动的滑盖，其中，所述滑盖与所述盖框滑动连接，所述滑盖靠近所述空调线控器的一面固定安装有海绵，滑动滑盖时通过海绵将空调线控器上的冷凝水或粉尘进行擦拭。该恒温湿度空调智能调控装置，通过安装组件和滑盖来保持空调线控器的触控屏干净，解决了触控屏积尘和产生冷凝水的问题，并提供了方便的安装和操作方式。

技术研发人员：韦一凡,史守海,张鹏飞
受保护的技术使用者：南京艾可顿环境设备有限公司
技术研发日：20231225
技术公布日：2024/8/27
