一种纺织用纺织机纺织尘环保收集装置的制作方法

本技术涉及纺织，具体为一种纺织用纺织机纺织尘环保收集装置。

背景技术：

1、纺织技术有着悠久的历史，经过长期的发展，纺织技术从最初的人工纺织己经发展到现在的机械化纺织，目前，在纺织行业普遍采用的纺织工艺流程中，大部分工艺流程都会产生粉尘，导致纺织车间内充斥着大量纤维粉尘，不仅严重影响设备的安全性，还对纺织工人的身体健康造成影响，目前现有的纺织尘收集除尘装置的工作效率低。

2、在中国实用新型专利申请号：cn201920052051.9中公开有一种环保型纺织装置，结构包括底座和纺织机本体，所述纺织机本体底端固定设有除尘机构，所述除尘机构设在两个支撑柱之间，其中一个所述支撑柱一侧固定设有水循环机构，所述除尘机构包括罩框，所述罩框底端固定设有第一吸尘管，所述第一吸尘管底端固定设有收集箱，所述收集箱内侧壁上镶嵌有第一滤网，所述收集箱底端镶嵌有玻璃板，所述玻璃板一侧固定设有第二吸尘管。该纺织尘环保收集装置，没有对水资源进行循环利用，收集除尘装置的工作效率低。

3、因此，提出一种纺织用纺织机纺织尘环保收集装置来解决上述问题很有必要。

技术实现思路

1、(一)解决的技术问题

2、本实用新型的目的在于提供一种纺织用纺织机纺织尘环保收集装置，以解决上述背景技术中提出的现有的纺织尘环保收集装置，没有对水资源进行循环利用，收集除尘装置的工作效率低的问题。

3、(二)技术方案

4、为实现以上目的，本实用新型通过以下技术方案予以实现：一种纺织用纺织机纺织尘环保收集装置，包括基底和除尘箱，所述基底的上表面的一端固定连接有第一支撑块，所述第一支撑块的上表面固定连接有气泵，所述气泵的进气口固定连接有弹簧吸尘管，所述弹簧吸尘管远离气泵的一端固定连接有吸尘罩，所述除尘箱的外壁固定连接有固定环，所述吸尘罩与固定环固定安装，所述气泵的出气口贯穿于除尘箱并固定连接有倾斜板，所述除尘箱的内壁上表面固定连接有第二支撑块，所述第二支撑块的上表面固定安装有电机，所述除尘箱的内壁上表面对称固定连接有支撑架，所述电机的输出端固定连接有转动轴，所述转动轴的外壁固定连接有滚筒，所述支撑架远离的转动轴的一端转动连接有辅助转轴，所述辅助转轴的外壁固定连接有辅助滚筒，所述滚筒和辅助滚筒的外壁传动连接有传送带，所述支撑架的内部下表面固定连接有固定块，所述固定块的内部固定连接有毛刷，所述毛刷和传送带贴合连接。

5、优选的，所述基底的上表面的另一端固定连接有收集箱，所述收集箱的内壁上表面固定连接有水箱。

6、优选的，所述收集箱的内壁上表面固定安装有水泵，所述水泵的进水口与水箱固定连接，所述水泵的出水口固定连接有水管。

7、优选的，所述水管为l形，所述水管的出水口固定连接有喷淋头。

8、优选的，所述水箱的上表面滑动安装有过滤网，所述收集箱的内壁上表面滑动安装有废料箱。

9、优选的，所述基底的下表面四角对称活动连接有自锁轮，所述收集箱的上表面与除尘箱固定连接。

10、优选的，所述除尘箱的内壁上表面开设有两个凹槽，两个所述凹槽分别与过滤网和废料箱相对应。

11、(三)有益效果

12、与现有技术相比，本实用新型提供了一种纺织用纺织机纺织尘环保收集装置，具备以下有益效果：

13、1、该纺织用纺织机纺织尘环保收集装置，通过气泵、吸尘罩、除尘箱、倾斜板、电机和传送带之间的配合设置，对纺织尘进行有效的处理，使该装置除尘结构简单，操作简便，提高了工作效率。

14、2、该纺织用纺织机纺织尘环保收集装置，通过水箱、水泵、水管、喷淋头、过滤网之间的配合设置，对水进行多次利用，提高了水的利用率和该装备的环保性，通过固定块和毛刷之间的配合设置，可以将传送带未落下的纺织尘从传送带上清理下来，提高了除尘箱吸收纺织尘的效率。

技术特征：

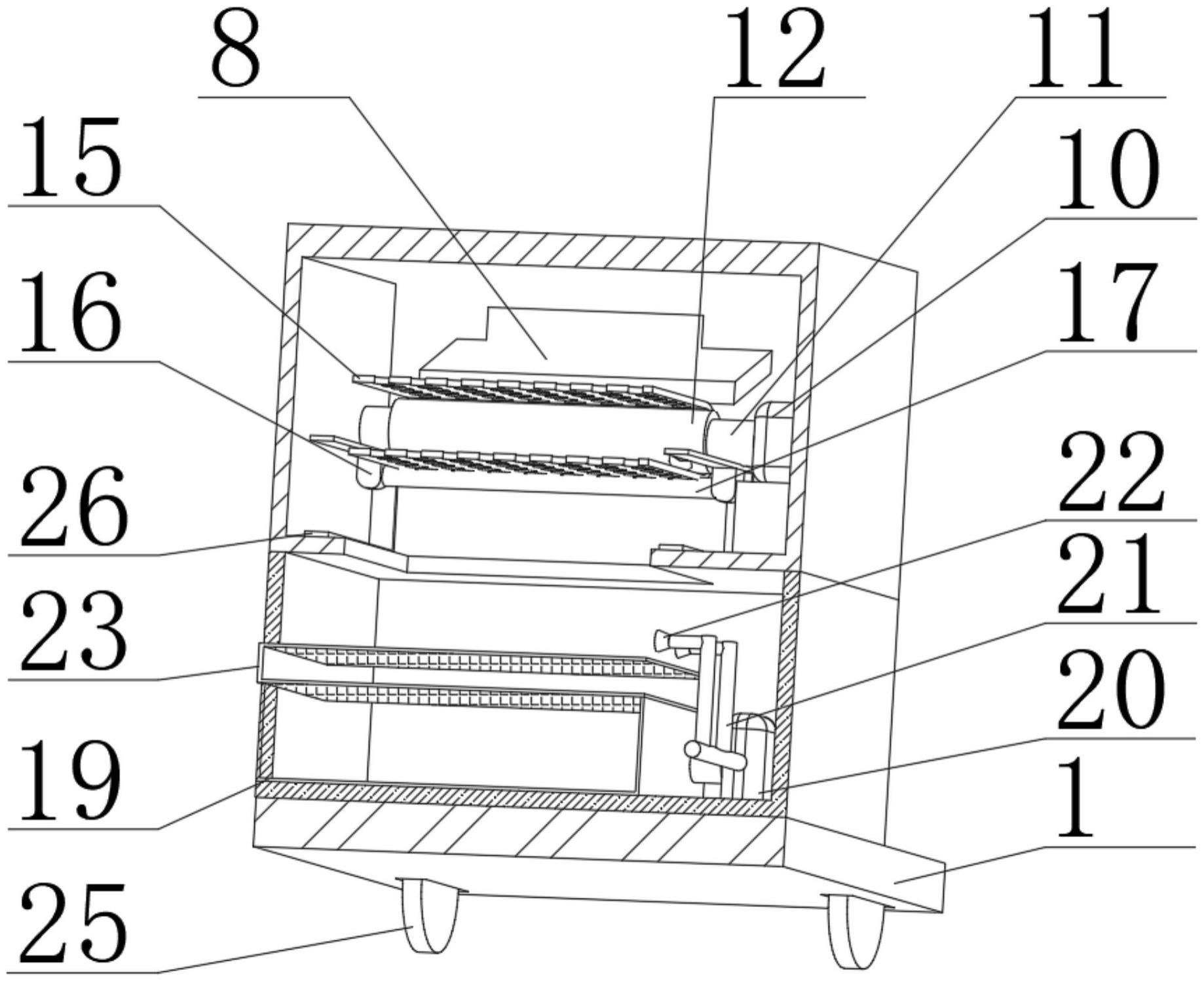

1.一种纺织用纺织机纺织尘环保收集装置，包括基底(1)和除尘箱(7)，其特征在于：所述基底(1)的上表面的一端固定连接有第一支撑块(2)，所述第一支撑块(2)的上表面固定连接有气泵(3)，所述气泵(3)的进气口固定连接有弹簧吸尘管(5)，所述弹簧吸尘管(5)远离气泵(3)的一端固定连接有吸尘罩(6)，所述除尘箱(7)的外壁固定连接有固定环(4)，所述吸尘罩(6)与固定环(4)固定安装，所述气泵(3)的出气口贯穿于除尘箱(7)并固定连接有倾斜板(8)，所述除尘箱(7)的内壁上表面固定连接有第二支撑块(9)，所述第二支撑块(9)的上表面固定安装有电机(10)，所述除尘箱(7)的内壁上表面对称固定连接有支撑架(26)，所述电机(10)的输出端固定连接有转动轴(11)，所述转动轴(11)的外壁固定连接有滚筒(12)，所述支撑架(26)远离的转动轴(11)的一端转动连接有辅助转轴(13)，所述辅助转轴(13)的外壁固定连接有辅助滚筒(14)，所述滚筒(12)和辅助滚筒(14)的外壁传动连接有传送带(15)，所述支撑架(26)的内部下表面固定连接有固定块(16)，所述固定块(16)的内部固定连接有毛刷(17)，所述毛刷(17)和传送带(15)贴合连接。

2.根据权利要求1所述的一种纺织用纺织机纺织尘环保收集装置，其特征在于：所述基底(1)的上表面的另一端固定连接有收集箱(18)，所述收集箱(18)的内壁上表面固定连接有水箱(19)。

3.根据权利要求2所述的一种纺织用纺织机纺织尘环保收集装置，其特征在于：所述收集箱(18)的内壁上表面固定安装有水泵(20)，所述水泵(20)的进水口与水箱(19)固定连接，所述水泵(20)的出水口固定连接有水管(21)。

4.根据权利要求3所述的一种纺织用纺织机纺织尘环保收集装置，其特征在于：所述水管(21)为l形，所述水管(21)的出水口固定连接有喷淋头(22)。

5.根据权利要求2所述的一种纺织用纺织机纺织尘环保收集装置，其特征在于：所述水箱(19)的上表面滑动安装有过滤网(23)，所述收集箱(18)的内壁上表面滑动安装有废料箱(24)。

6.根据权利要求2所述的一种纺织用纺织机纺织尘环保收集装置，其特征在于：所述基底(1)的下表面四角对称活动连接有自锁轮(25)，所述收集箱(18)的上表面与除尘箱(7)固定连接。

7.根据权利要求5所述的一种纺织用纺织机纺织尘环保收集装置，其特征在于：所述除尘箱(7)的内壁上表面开设有两个凹槽，两个所述凹槽分别与过滤网(23)和废料箱(24)相对应。

技术总结
本技术公开了一种纺织用纺织机纺织尘环保收集装置，涉及纺织技术领域，包括基底和除尘箱，基底的上表面的一端固定连接有第一支撑块，第一支撑块的上表面固定连接有气泵，气泵的进气口固定连接有弹簧吸尘管，弹簧吸尘管远离气泵的一端固定连接有吸尘罩，除尘箱的外壁固定连接有固定环，气泵的出气口贯穿于除尘箱并固定连接有倾斜板，除尘箱的内壁上表面固定连接有第二支撑块，第二支撑块的上表面固定安装有电机。该纺织用纺织机纺织尘环保收集装置，通过气泵、吸尘罩、除尘箱、倾斜板、电机和传送带之间的配合设置，对纺织尘进行有效的处理，使该装置除尘结构简单，操作简便，提高工作效率高。
