一种金属气管套管自动清洗装置

本技术涉及医疗辅助器械领域，具体是一种金属气管套管自动清洗装置。

背景技术：

1、气管套管为必备用品，病人的气管切开，因水分缺失较正常呼吸多，产生的痰液多且粘稠，因此需要进行一定的清洗。金属气管套管其直径不同，现有的清洗只能保证外部的清洗，套管内部无法直接有效的清洗，会导致消毒不彻底，费时费力，浸泡时间达不到，增大医护人员劳动强度。

技术实现思路

1、本实用新型的目的在于提供一种金属气管套管自动清洗装置，可以直接清洗套管内部和外部，解决清洗消毒不彻底，费时费力的问题。

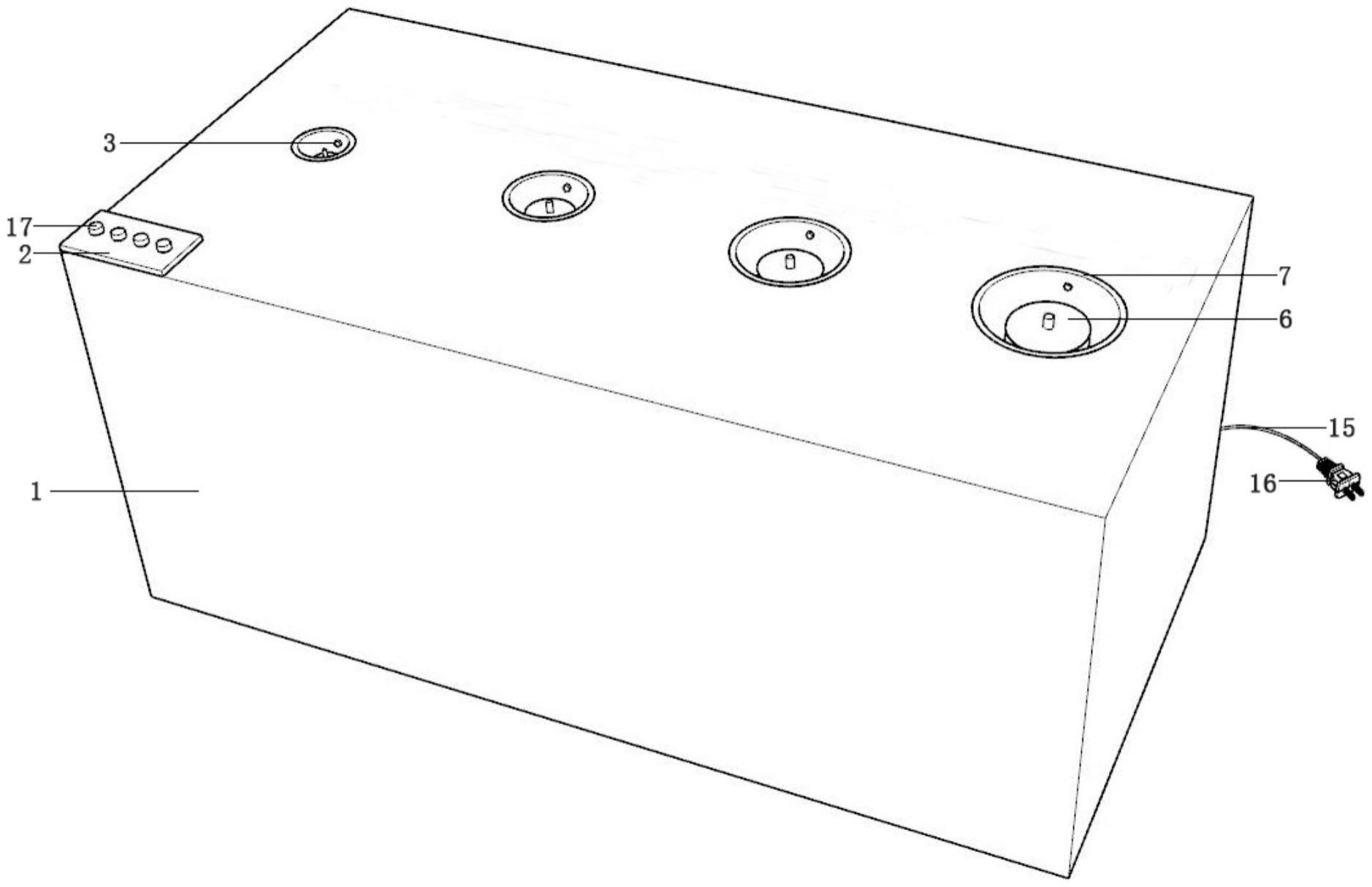

2、为实现上述目的，本实用新型提供以下技术方案：一种金属气管套管自动清洗装置，包括机壳1、套筒101、操作盒2、进水口3、电机4、套管5、毛刷6、百洁布7、进水泵8、进水接头9、进水管10、出水管11、出水接头12、出水泵13、控制模块14、电源电线15、插头16、非自锁调节按钮17、进水系统18和出水系统19；所述机壳1上表面设有若干所述套筒101；所述套筒101内设有所述百洁布7和所述毛刷6；所述百洁布7置于所述套筒101内壁；所述毛刷6下方设有所述套管5；所述套管5下方设有所述电机4。

3、所述操作盒2设于所述机壳1上方，所述非自锁调节按钮17设于所述操作盒2上方；所述机壳1外部一侧设有所述电源电线15和所述插头16。

4、所述进水系统18包括所述进水泵8、所述进水接头9和所述进水管10，所述进水管10一端连接所述套筒101上侧，另一端连接所述进水接头9，所述进水接头9连接所述进水泵8；所述出水系统19包括所述出水管11、所述出水接头12和所述出水泵13，所述出水管11一端连接所述套筒101下侧，另一端连接所述出水接头12，所述出水接头12连接所述出水泵13。

5、所述机壳1上设置多个所述套筒101，可同时清洗多个金属气管套管，节约时间；所述操作盒17上设有多个所述非自锁按钮2，可分别控制对应的多个所述电机4。

6、所述毛刷6有一定的可塑性，固定于所述套筒101底部中间位置，可随着金属气管套管的弯度调整，可拆卸。

7、所述机壳1材质为塑料，所述百洁布7材质为聚酯纤维，所述毛刷6材质为尼龙和金属。

8、所述电机4型号300w光轴电机104型。

9、与现有技术相比，本实用新型有益效果：

10、本实用新型通过电机带动毛刷转动，有效清洁金属气管套管的内壁，外壁通过百洁布进行一定的清洗；装置中进水系统和出水系统可以保持水流的流通，便于带走金属气管套管污垢。

技术特征：

1.一种金属气管套管自动清洗装置，其特征在于：包括机壳(1)、套筒(101)、操作盒(2)、进水口(3)、电机(4)、套管(5)、毛刷(6)、百洁布(7)、进水泵(8)、进水接头(9)、进水管(10)、出水管(11)、出水接头(12)、出水泵(13)、控制模块(14)、电源电线(15)、插头(16)、非自锁调节按钮(17)、进水系统(18)和出水系统(19)；所述机壳(1)上表面设有若干所述套筒(101)；所述套筒(101)内设有所述百洁布(7)和所述毛刷(6)；所述百洁布(7)置于所述套筒(101)内壁；所述毛刷(6)下方设有所述套管(5)；所述套管(5)下方设有所述电机(4)。

2.根据权利要求1所述的金属气管套管自动清洗装置，其特征在于，所述操作盒(2)设于所述机壳(1)上方，所述非自锁调节按钮(17)设于所述操作盒(2)上方；所述机壳(1)外部一侧设有所述电源电线(15)和所述插头(16)。

3.根据权利要求1所述的金属气管套管自动清洗装置，其特征在于，所述进水系统(18)包括所述进水泵(8)、所述进水接头(9)和所述进水管(10)，所述进水管(10)一端连接所述套筒(101)上侧，另一端连接所述进水接头(9)，所述进水接头(9)连接所述进水泵(8)；所述出水系统(19)包括所述出水管(11)、所述出水接头(12)和所述出水泵(13)，所述出水管(11)一端连接所述套筒(101)下侧，另一端连接所述出水接头(12)，所述出水接头(12)连接所述出水泵(13)。

4.根据权利要求1所述的金属气管套管自动清洗装置，其特征在于，所述机壳(1)材质为塑料，所述百洁布(7)材质为聚酯纤维，所述毛刷(6)材质为尼龙和金属。

5.根据权利要求1所述的金属气管套管自动清洗装置，其特征在于，所述电机(4)型号为300w光轴电机104型。

技术总结
本技术涉及医疗辅助器械领域，具体地说，涉及一种金属气管套管自动清洗装置，包括机壳、套筒、操作盒、进水口、电机、套管、毛刷、百洁布、进水泵、进水接头、进水管、出水管、出水接头、出水泵、控制模块、电源电线、插头、非自锁调节按钮、进水系统和出水系统；本技术通过电机带动毛刷转动，有效清洁金属气管套管的内壁，外壁通过百洁布进行一定的清洗；装置中进水系统和出水系统可以保持水流的流通，便于带走金属气管套管污垢。

技术研发人员：王青,雷鸣,徐伶俐
受保护的技术使用者：上海市第七人民医院（上海中医药大学附属第七人民医院）
技术研发日：20221031
技术公布日：2024/1/12
