一种有机污染土壤修复用生物堆装置的制作方法

本技术属于污染土壤修复，具体涉及一种有机污染土壤修复用生物堆装置。

背景技术：

1、有机污染场地土壤修复技术众多，物理修复主要有客土法、热脱附法、气相抽提法、电动力法等，化学修复主要有淋洗法、萃取法、焚烧法、化学氧化法等，生物修复技术包括微生物降解、植物提取、生物通风和生物堆等方法。但在工程应用时还是存在一定的技术缺陷，主要是以下两点：

2、物理法一般需要特定的场地和专业设备，化学法需要使用大量的化学药剂，这两类修复方法修复成本高，容易产生二次污染。

3、生物修复以其成本低，对环境的影响小，处理效果好，不产生二次污染等优势，在石油污染土壤修复中的应用越来越多。生物堆是将污染土壤集中堆制，同时结合多种强化措施，如补充适量水分、养分和氧气等，为堆体中微生物创造适宜的生存环境，进而提升污染物去除效率的一种生物修复方法。随着研究的深入，以微生物强化修复为特点的生物堆法，越来越广泛地应用于有机污染土壤，特别是石油污染土壤的修复治理中。

技术实现思路

1、本实用新型的目的是：旨在提供一种有机污染土壤修复用生物堆装置，将污染土壤集中堆置，经生物堆处理后的土壤，可以种上植物对土壤进行进一步净化处理。最后土壤质量可以达到农业土壤使用的标准要求。

2、为实现上述技术目的，本实用新型采用的技术方案如下：

3、一种有机污染土壤修复用生物堆装置，包括土壤堆放地基，所述土壤堆放地基上从下至上依次设有第一土壤层和第二土壤层，堆置在所述第二土壤层上方的堆体，均匀布设在所述堆体中的检测感应器，以及布设在堆体内顶部和堆体内侧壁的加热器，所述堆体内设置有多根通风管，所述土壤堆放地基上设置有喷洒机构。

4、进一步限定，所述喷洒机构包括储液罐，所述储液罐顶端连通有营养液添加管，所述营养液添加管外侧安装有水泵，且营养液添加管自由端延伸至堆体内。

5、进一步限定，多根所述通风管均呈竖直设置。

6、进一步限定，所述第一土壤层和第二土壤层的厚度范围为200mm-280mm。

7、进一步限定，所述堆体的高度范围为1m-1.5m。

8、进一步限定，所述堆体的外表面覆盖有防雨层，所述通风管贯穿所述防雨层。

9、进一步限定，所述防雨层为hdpe土工膜。

10、采用上述技术方案的实用新型，具有如下优点：

11、1、本实用新型可以针对不同的有机污染物，喷洒特定菌种，高效吞噬有机污染物。

12、2、本实用新型通过设置储液罐、营养液添加管和水泵，启动水泵，水泵将储液罐内的营养液送至营养液添加管，营养液添加管将营养液添加至有机污染土壤堆体上，从而提高营养液对有机污染土壤堆体的分解效率。

13、2、本实用新型的检测感应器可以控制温度湿度，实现最佳生物处理环境，加快处理速度。

14、3、本实用新型既可以在污染场地就地处理，也可以将污染土壤搬运到他处集中处理，适应性强。

15、4、本实用新型除挖掘土壤外无需大型设备，不用大量消耗能源，成本低，人工少，维护简单。

16、5、本实用新型中经生物堆处理后的土壤，可以种上植物对土壤进行进一步净化处理。最后土壤质量可以达到农业土壤使用的标准要求。

技术特征：

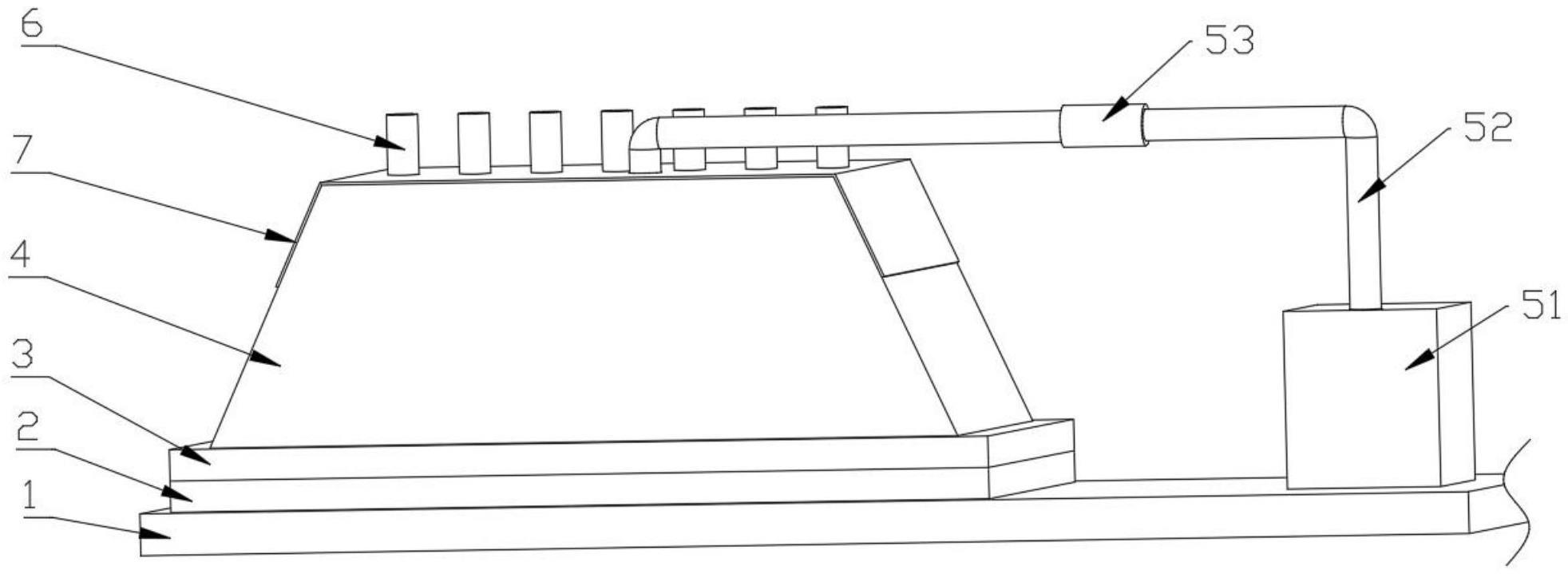

1.一种有机污染土壤修复用生物堆装置，包括土壤堆放地基（1），其特征在于：所述土壤堆放地基（1）上从下至上依次设有第一土壤层（2）和第二土壤层（3），堆置在所述第二土壤层（3）上方的堆体（4），均匀布设在所述堆体（4）中的检测感应器，以及布设在堆体（4）内顶部和堆体（4）内侧壁的加热器，所述堆体（4）内设置有多根通风管（6），所述土壤堆放地基（1）上设置有喷洒机构。

2.根据权利要求1所述的一种有机污染土壤修复用生物堆装置，其特征在于：多根所述通风管（6）均呈竖直设置。

3.根据权利要求1所述的一种有机污染土壤修复用生物堆装置，其特征在于：所述喷洒机构包括储液罐（51），所述储液罐（51）顶端连通有营养液添加管（52），所述营养液添加管（52）外侧安装有水泵（53），且营养液添加管（52）自由端延伸至堆体（4）内。

4.根据权利要求1所述的一种有机污染土壤修复用生物堆装置，其特征在于：所述第一土壤层（2）和第二土壤层（3）的厚度范围为200mm-280mm。

5.根据权利要求1所述的一种有机污染土壤修复用生物堆装置，其特征在于：所述堆体（4）的高度范围为1m-1.5m。

6.根据权利要求1所述的一种有机污染土壤修复用生物堆装置，其特征在于：所述堆体（4）的外表面覆盖有防雨层（7），所述通风管（6）贯穿所述防雨层（7）。

7.根据权利要求6所述的一种有机污染土壤修复用生物堆装置，其特征在于：所述防雨层（7）为hdpe土工膜。

技术总结
本技术涉及污染土壤修复技术领域，公开了一种有机污染土壤修复用生物堆装置，包括土壤堆放地基，土壤堆放地基上从下至上依次设有第一土壤层和第二土壤层，堆置在第二土壤层上方的堆体，均匀布设在堆体中的检测感应器，以及布设在堆体内顶部和堆体内侧壁的加热器，堆体内设置有多根通风管，土壤堆放地基上设置有喷洒机构。目的是：提供一种有机污染土壤修复用生物堆装置，将污染土壤集中堆置，经生物堆处理后的土壤，可以种上植物对土壤进行进一步净化处理。最后土壤质量可以达到农业土壤使用的标准要求。

技术研发人员：吴璇,刘欣欣,黄刚,俞凯
受保护的技术使用者：江苏圣泰环境科技股份有限公司
技术研发日：20221227
技术公布日：2024/1/12
