一种环保蒸汽茶水桶的制作方法

本技术涉及废水处理，具体涉及一种环保蒸汽茶水桶。

背景技术：

1、随着品茶成为越来越多人的兴趣爱好，各种有关于品茶时需要使用的装置也越来越多，其中关于对废弃茶水的处理成为急需解决的问题。茶水桶是用于收集和处理废弃茶水的一种工具。

2、目前现有技术中关于废弃茶水的处理大多是使用茶水桶将其收集后定时倒掉，如一种智能茶水桶盖及茶水桶(专利号：cn214525933u)包括有盖体组件和过滤体，所述过滤体设于盖体组件内，其特征在于，所述盖体组件包括有液位测量器和发声器，所述液位测量器与发声器连接，所述液位测量器包括有管子、至少一处干簧管、至少一个浮球和至少一个固定环，所述管子贯穿干簧管、浮球和固定环，所述浮球设于干簧管和固定环的中间，所述固定环设于管子的最底端。此茶水桶的液位测量器与发声器电连接，当液位到达设定的位置，液位测量器发送信息给发声器，发声器发出语音提示，解决使用者在使用的过程中易遗忘倒掉茶水和茶叶渣的问题。

3、以上公开的技术方案虽然能够提醒用户要倒掉废弃茶水，但废弃茶水已经滋生了细菌，茶叶堆集后产生恶臭和细菌滋生，对周围环境有所污染。

技术实现思路

1、本实用新型的目的在于：针对现有技术的不足，提供一种环保蒸汽茶水桶，该茶水桶能够对废弃茶水进行消毒杀菌处理的同时，同时将废弃茶水进行汽化改善空气环境质量，解决喝茶时需要频繁把废弃茶水倒掉的问题，是一个永远不用倒水的新型环保茶水桶。

2、为实现上述目的，本实用新型采用如下技术方案：

3、一种环保蒸汽茶水桶，包括高温消毒装置、蒸汽输出装置和温控装置，所述蒸汽输出装置的输入端与所述高温消毒装置输出端连通，所述温控装置对所述蒸汽输出装置内的蒸汽进行降温，所述温控装置包括温度探测系统、降温系统和主控系统，所述温度探测系统和所述降温系统均与所述主控系统电性连接。

4、作为本实用新型所述的环保蒸汽茶水桶的一种改进，所述茶水桶还包括过滤装置，所述过滤装置的输出端与所述高温消毒装置的输入端连通，所述温度探测系统设置于所述蒸汽输出装置的内部，所述降温系统为风扇或制冷管道。

5、作为本实用新型所述的环保蒸汽茶水桶的一种改进，所述过滤装置包括水箱及设置于所述水箱输出端的至少一个滤芯，所述滤芯为无纺布滤芯或pvdf滤芯。所述无纺布滤芯为漏斗形状，所述pvdf滤芯采用外压式过滤工艺。所述滤芯能够进行清洗和更换。

6、作为本实用新型所述的环保蒸汽茶水桶的一种改进，所述滤芯的数量设置为两个，其中一个为无纺布滤芯，另外一个为pvdf滤芯，所述无纺布滤芯与所述pvdf滤芯连通。

7、作为本实用新型所述的环保蒸汽茶水桶的一种改进，所述无纺布滤芯的精度为0.1-0.05微米，所述pvdf滤芯精度为0.01-0.005微米。

8、作为本实用新型所述的环保蒸汽茶水桶的一种改进，所述水箱包括箱本体、盖设于所述箱本体的盖体以及设置于所述箱本体内部的水位感应器，所述滤芯设置于所述箱本体内，所述箱本体的输入端连接有茶水输入端，所述箱本体的输出端连通有水泵。所述水位感应器与所述水泵电性连接，所述水位感应器能够控制水泵的开启与关闭。

9、作为本实用新型所述的环保蒸汽茶水桶的一种改进，所述高温消毒装置包括箱体、位于所述箱体内部的温控器及设置于所述箱体内的高温消毒系统，所述高温消毒系统为水蒸汽发生装置或发热片装置。所述温控器与所述高温消毒系统电性连接，所述温控器能够控制所述高温消毒系统的工作与停止。

10、作为本实用新型所述的环保蒸汽茶水桶的一种改进，本实用新型还包括香薰槽，所述香薰槽设置于所述蒸汽输出装置内部。所述香薰槽内部可加入各种香薰液或精油。

11、本实用新型包括高温消毒装置、蒸汽输出装置和温控装置，所述蒸汽输出装置的输入端与所述高温消毒装置输出端连通，所述温控装置对所述蒸汽输出装置内的蒸汽进行降温，所述温控装置包括温度探测系统、降温系统和主控系统，所述温度探测系统和所述降温系统均与所述主控系统电性连接。本实用新型通过高温消毒装置将茶水转化成水蒸汽的同时将茶水进行高温消毒与灭菌，最后使用温控装置让水蒸汽达到固定温度后通过蒸汽输出装置排出。本实用新型能够对废弃茶水进行处理，处理后茶水质量能够达到可吸入等级卫生标准，同时也能够改善周围环境的空气质量；本实用新型对茶水转化成的水蒸汽进行降温，能够改善周围环境质量，同时也能避免出现因水蒸汽的温度过高而烫伤人的情况，提高了安全性。

12、本实用新型还提供一种上述环保蒸汽茶水桶的工作方法，包括如下步骤：

13、步骤1，将高温消毒装置与茶水管进行连通，茶水进入到高温消毒装置中；

14、步骤2，高温消毒装置对茶水进行高温消毒，同时将相应茶水转化为水蒸汽；

15、步骤3，步骤2的水蒸汽进入到蒸汽输出装置内，此时，温控装置会对蒸汽输出装置内的蒸汽进行降温处理，温度探测系统会根据预设的温度反馈给主控系统，然后主控系统经过分析之后会下达命令给降温系统，让降温系统执行降温指令至预设温度；

16、步骤4，步骤3执行的降温指令到位之后，蒸汽输出装置对降温后的水蒸汽进行输出。

17、通过以上步骤，能够将废弃茶水进行高温消毒后稳定地输出固定温度的水蒸汽，使茶水桶能够合理有效地运行，达到将废弃茶水处理的同时提高周围环境的空气质量。

技术特征：

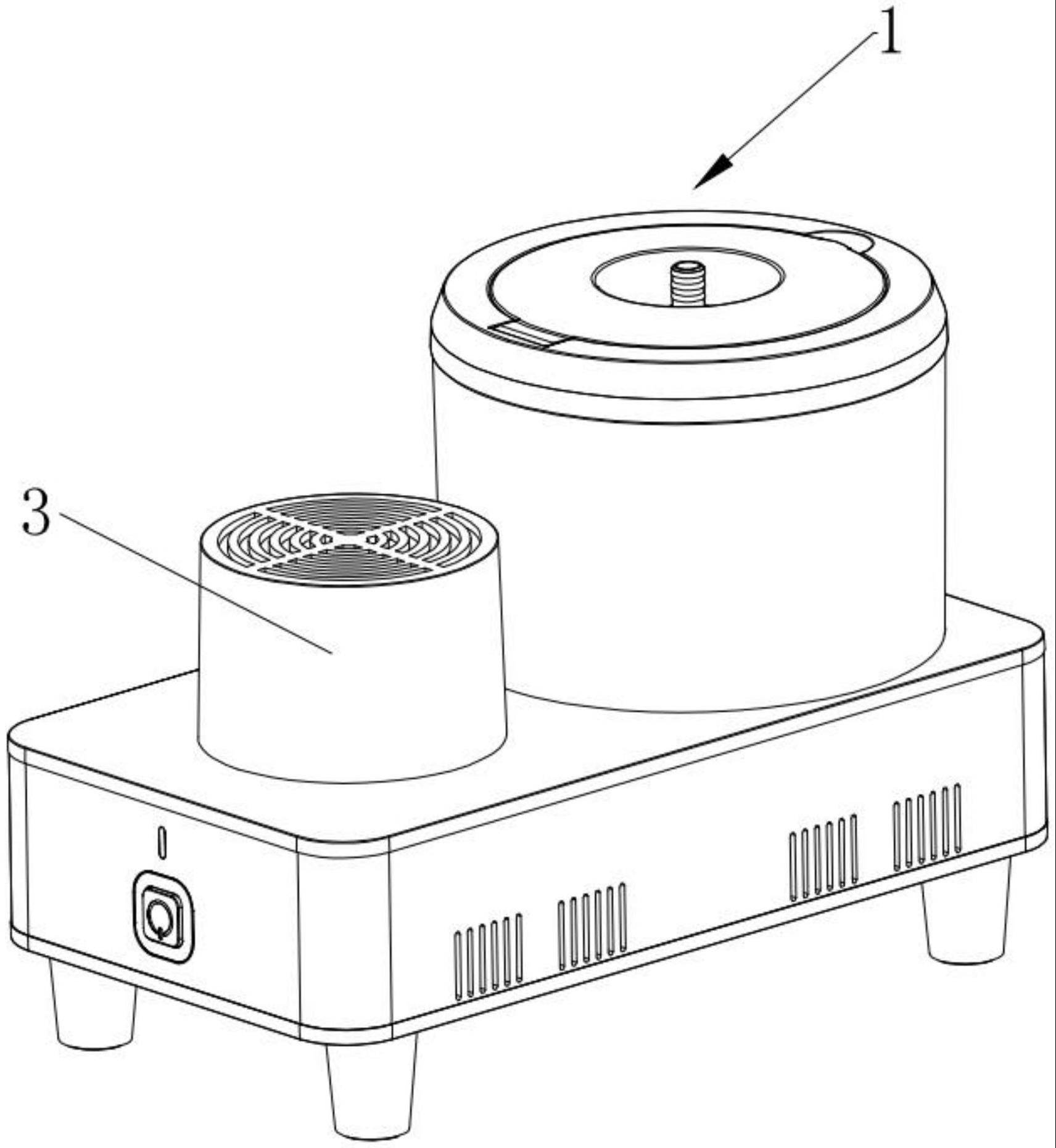

1.一种环保蒸汽茶水桶，其特征在于：包括高温消毒装置(2)、蒸汽输出装置(3)和温控装置，所述蒸汽输出装置(3)的输入端与所述高温消毒装置(2)输出端连通，所述温控装置对所述蒸汽输出装置(3)内的蒸汽进行降温，所述温控装置包括温度探测系统、降温系统(4)和主控系统，所述温度探测系统和所述降温系统(4)均与所述主控系统电性连接。

2.如权利要求1所述环保蒸汽茶水桶，其特征在于：还包括过滤装置(1)，所述过滤装置(1)的输出端与所述高温消毒装置(2)的输入端连通，所述温度探测系统设置于所述蒸汽输出装置(3)的内部。

3.如权利要求1所述环保蒸汽茶水桶，其特征在于：所述降温系统(4)为风扇或制冷管道。

4.如权利要求2所述环保蒸汽茶水桶，其特征在于：所述过滤装置(1)包括水箱(16)及设置于所述水箱(16)输出端的至少一个滤芯(12)，所述滤芯(12)为无纺布滤芯或pvdf滤芯。

5.如权利要求4所述环保蒸汽茶水桶，其特征在于：所述滤芯(12)的数量设置为两个，其中一个为无纺布滤芯，另外一个为pvdf滤芯，所述无纺布滤芯与所述pvdf滤芯连通。

6.如权利要求4所述环保蒸汽茶水桶，其特征在于：所述无纺布滤芯的精度为0.1-0.05微米，所述pvdf滤芯精度为0.01-0.005微米。

7.如权利要求4所述环保蒸汽茶水桶，其特征在于：所述水箱(16)包括箱本体(11)、盖设于所述箱本体(11)的盖体(13)以及设置于所述箱本体(11)内部的水位感应器(15)，所述箱本体(11)的输入端连接有茶水输入端(14)，所述箱本体(11)的输出端连通有水泵(5)，所述水泵(5)与所述高温消毒装置(2)连通。

8.如权利要求1所述环保蒸汽茶水桶，其特征在于：所述高温消毒装置(2)包括箱体(22)、位于所述箱体(22)内部的温控器(21)及设置于所述箱体(22)内的高温消毒系统，所述高温消毒系统为水蒸汽发生装置或发热片装置。

9.如权利要求1所述环保蒸汽茶水桶，其特征在于：还包括香薰槽(6)，所述香薰槽(6)设置于所述蒸汽输出装置(3)内部。

技术总结
本技术涉及废水处理技术领域，具体涉及一种环保蒸汽茶水桶，包括高温消毒装置、蒸汽输出装置和温控装置，所述蒸汽输出装置的输入端与所述高温消毒装置输出端连通，所述温控装置对所述蒸汽输出装置内的蒸汽进行降温，所述温控装置包括温度探测系统、降温系统和主控系统，所述温度探测系统和所述降温系统均与所述主控系统电性连接。本技术能够对废弃茶水进行消毒杀菌处理，防止废弃茶水中滋生的细菌病毒等污染周围环境，改善周围环境的空气质量；同时将废弃茶水进行汽化解决喝茶时频繁把废弃茶水倒掉的问题。本技术能够对废弃茶水进行处理，处理后茶水质量能够达到可吸入等级卫生标准。

技术研发人员：谢玉乔
受保护的技术使用者：东莞市美汀欧电器有限公司
技术研发日：20230104
技术公布日：2024/1/13
