一种土壤修复药剂喷洒装置的制作方法

本技术涉及土壤修复喷洒装置，具体为一种土壤修复药剂喷洒装置。

背景技术：

1、公开号为cn215823920u公开了一种用于土壤修复的药剂喷洒装置，针对现有的土壤修复的药剂喷洒装置无法对箱体传输至蓄水箱内部的药剂进行过筛，导致箱体内部传输的药剂中存在未溶解的固状物，未溶解完全的固状物会影响后续药剂喷洒，同时固状物极有可能对水泵造成损坏，增加了装置的维修负担，通过在蓄水箱顶部安装有过滤管，通过过滤管可对箱体传输至蓄水箱内部的药剂进行过筛，避免箱体内部传输的药剂中存在未溶解的固状物堵塞管道，防止固状物影响后续药剂喷洒，同时避免固状物对水泵造成损坏，保证了水泵的安全性，降低了装置的维修负担，但是上述的喷洒装置虽然通过过滤管对成块的加料进行筛分，但是无法对结块粉料进行粉碎，结块物料会堵塞过滤管，造成喷洒出去的清水不具备修复作用，鉴于此，针对上述问题深入研究，遂有本案产生。

技术实现思路

1、针对现有技术的不足，本实用新型提供了土壤修复药剂喷洒装置，解决了现有的背景技术问题。

2、为实现以上目的，本实用新型通过以下技术方案予以实现：一种土壤修复药剂喷洒装置，包括支撑架，所述支撑架的两侧设置有一对滚轮，所述支撑架为矩形结构的框架，所述支撑架的一侧设置有混合桶，所述混合桶的一侧连接有喷管，所述喷管的一侧连接有分流管，所述分流管的底部对称布置有若干喷头；

3、所述支撑架上设置有驱动泵，所述驱动泵的一侧连接有进水管，所述驱动泵的一侧与混合桶连通，所述混合桶上连接有进料管；

4、所述进料管的一侧设置有部分锥形结构的连接斗，所述连接斗的一侧连接有粉碎斗，所述粉碎斗上沿轴向布置有粉碎轴，所述粉碎轴上连接有若干粉碎刀，所述粉碎轴上套设有驱动轴套，所述粉碎斗的一侧设置有输送管；

5、所述输送管上部连接有螺纹送料斗，所述连接斗上设置有过滤网孔板，所述粉碎斗的上部设置有驱动电机，所述驱动电机的驱动端上设置有驱动轴键与驱动轴套轴向限位。

6、优选的，所述过滤网孔板与连接斗采用分体连接设计。

7、优选的，所述喷管上连接有喷泵，所述喷泵的一侧设置有控制阀门。

8、优选的，所述混合桶为柱形结构的空腔壳体。

9、优选的，所述螺纹送料斗的头端延伸出送料管倾斜连接在粉碎斗上。

10、优选的，所述驱动轴套的端部开设有十字型结构的花键槽与驱动轴键匹配。

11、有益效果

12、本实用新型提供了一种土壤修复药剂喷洒装置。具备以下有益效果：该土壤修复药剂喷洒装置，通过对现有混合装置的干粉过滤进料器进行改进，以螺纹送料斗将粉料压入到粉碎斗内，通过粉碎斗上的粉碎器对物料进行剪切粉碎，从而避免粉料结块堵塞在过滤的滤网上，使得药物混合效率增加的同时，减少维护压力，也避免了结块物料积存在过滤位置造成的浪费。

技术特征：

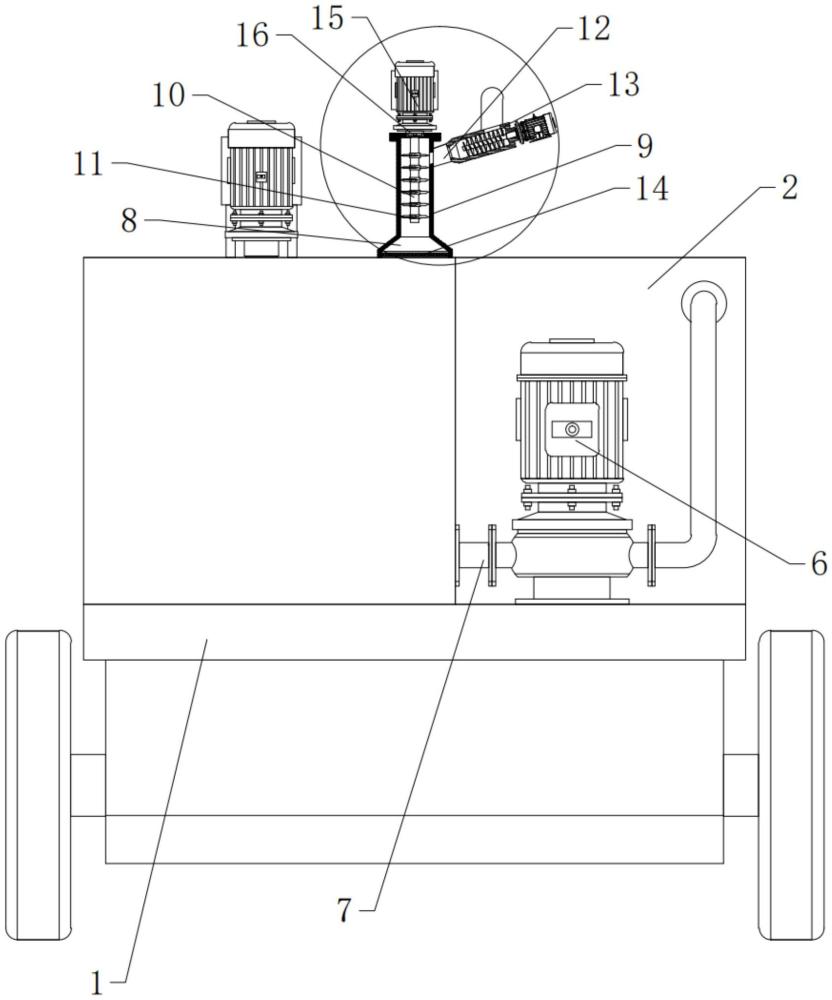

1.一种土壤修复药剂喷洒装置，包括支撑架(1)，所述支撑架(1)的两侧设置有一对滚轮，所述支撑架(1)为矩形结构的框架，所述支撑架(1)的一侧设置有混合桶(2)，所述混合桶(2)的一侧连接有喷管(3)，其特征在于，所述喷管(3)的一侧连接有分流管(4)，所述分流管(4)的底部对称布置有若干喷头(5)；

2.根据权利要求1所述的一种土壤修复药剂喷洒装置，其特征在于，所述过滤网孔板(14)与连接斗(8)采用分体连接设计。

3.根据权利要求2所述的一种土壤修复药剂喷洒装置，其特征在于，所述喷管(3)上连接有喷泵(17)，所述喷泵(17)的一侧设置有控制阀门。

4.根据权利要求3所述的一种土壤修复药剂喷洒装置，其特征在于，所述混合桶(2)为柱形结构的空腔壳体。

5.根据权利要求4所述的一种土壤修复药剂喷洒装置，其特征在于，所述螺纹送料斗(13)的头端延伸出送料管倾斜连接在粉碎斗(9)上。

6.根据权利要求5所述的一种土壤修复药剂喷洒装置，其特征在于，所述驱动轴套(16)的端部开设有十字型结构的花键槽与驱动轴键匹配。

技术总结
本技术公开了一种土壤修复药剂喷洒装置，包括支撑架，所述支撑架的两侧设置有一对滚轮，所述支撑架为矩形结构的框架，所述支撑架的一侧设置有混合桶，所述混合桶的一侧连接有喷管，所述喷管的一侧连接有分流管，所述分流管的底部对称布置有若干喷头；本技术涉及土壤修复喷洒装置技术领域，该土壤修复药剂喷洒装置，通过对现有混合装置的干粉过滤进料器进行改进，以螺纹送料斗将粉料压入到粉碎斗内，通过粉碎斗上的粉碎器对物料进行剪切粉碎，从而避免粉料结块堵塞在过滤的滤网上，使得药物混合效率增加的同时，减少维护压力，也避免了结块物料积存在过滤位置造成的浪费。

技术研发人员：苑宏刚,赵如建,刘迪,魏东凯,王丰丰
受保护的技术使用者：辽宁睿铂生态环保科技有限公司
技术研发日：20231013
技术公布日：2024/6/18
