一种植物精油多级蒸馏装置的制作方法

本技术涉及精油制备，尤其涉及一种植物精油多级蒸馏装置。

背景技术：

1、精油是从植物的叶子、花朵、种子、果实、根部、树皮、树脂、木心等部位以水蒸汽蒸馏法提炼出来的，具有高浓度芳香和挥发性的物质，植物精油蒸馏提取会使用到蒸馏装置。

2、目前蒸馏装置通常包括固定的蒸馏锅或蒸馏罐、冷凝器等组件，观察发现，在使用水中蒸馏装置蒸馏完成后，蒸馏锅或蒸馏罐内的植物残渣较多，人员后续得一点点清理出植物残渣较慢且费力。

3、因此，有必要提供一种新的植物精油多级蒸馏装置解决上述技术问题。

技术实现思路

1、本实用新型解决的技术问题是提供一种便于清理植物残渣，有利于减轻人员劳动量的植物精油多级蒸馏装置。

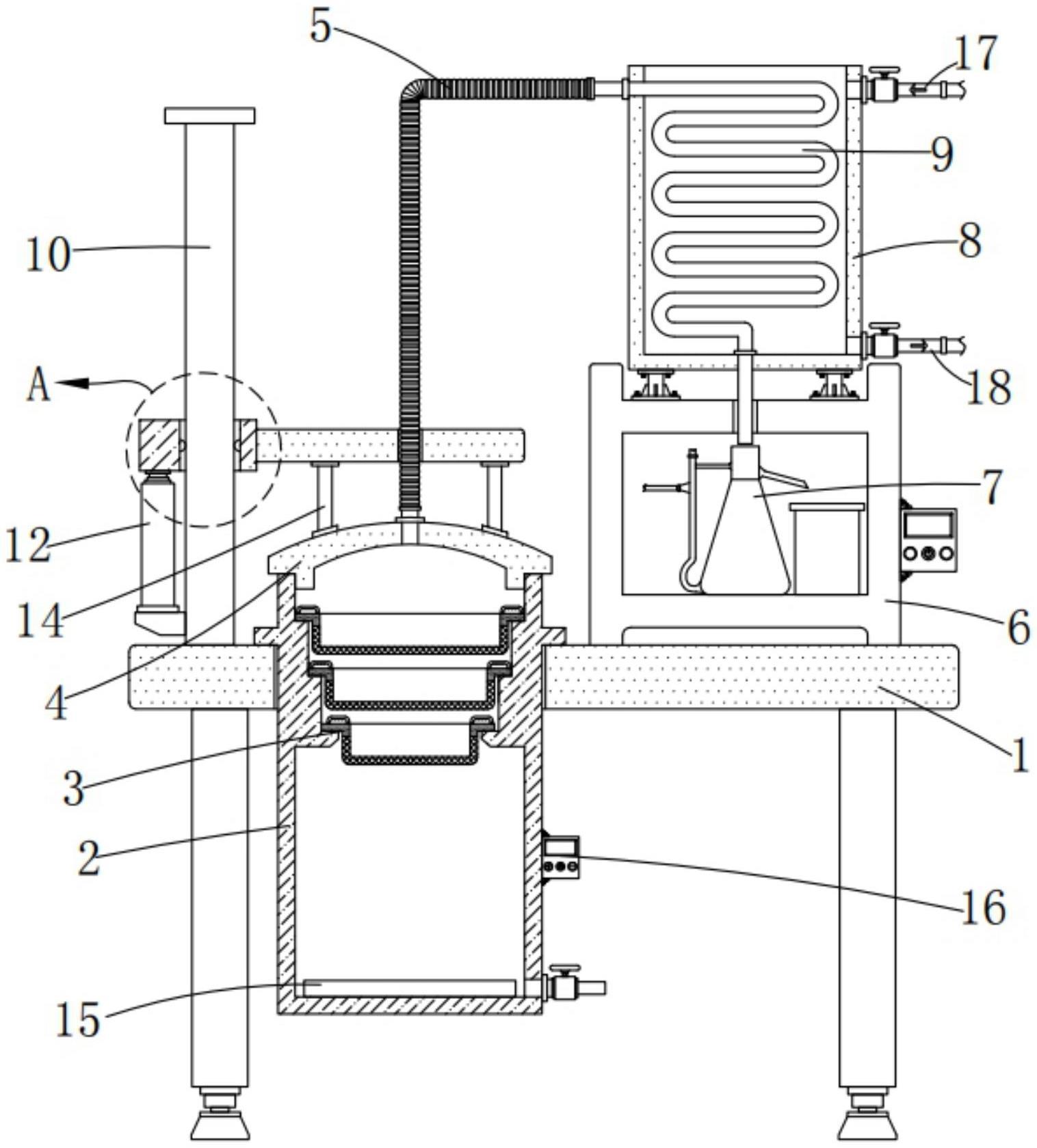

2、为解决上述技术问题，本实用新型提供的植物精油多级蒸馏装置包括：操作台；蒸馏罐，所述蒸馏罐固定安装在所述操作台上，所述蒸馏罐内放置有多个网筐；密封盖，所述密封盖设置在所述蒸馏罐的顶部，所述密封盖的顶部固定连通有伸缩管；安装架，所述安装架固定安装在所述操作台的顶部，所述安装架上放置有精油纯露分离器本体；冷凝桶，所述冷凝桶固定安装在所述安装架的顶部，所述冷凝桶内固定安装有冷凝管，所述冷凝管的进气端与所述伸缩管的出气端固定连接，所述冷凝管的出气端延伸至所述精油纯露分离器本体进液口的正上方；开盖机构，所述开盖机构设置在所述操作台上，所述开盖机构包括导向板、套块、液压缸、安装板和多个连接杆，所述导向板固定安装在所述操作台的顶部，所述套块滑动套设在所述导向板上，所述液压缸固定安装在所述导向板的一侧上，所述液压缸输出杆的顶端与所述套块固定连接，所述安装板固定安装在所述套块的一侧上，多个所述连接杆对称固定安装在所述安装板的底部，多个所述连接杆的底端均与所述密封盖固定连接；所述蒸馏罐的底部内壁上固定安装有电加热块，所述蒸馏罐的一侧固定安装有温控器，所述温控器与所述电加热块相适配。

3、优选的，所述冷凝桶的一侧固定连通有进水管和出水管，所述进水管所述出水管上均设置有第一水阀。

4、优选的，所述蒸馏罐的一侧上固定连通有排水管，所述排水管上设置有第二水阀。

5、优选的，所述套块的内壁上镶嵌有滚珠，所述滚珠与所述导向板相接触。

6、与相关技术相比较，本实用新型提供的植物精油多级蒸馏装置具有如下有益效果：

7、本实用新型提供一种植物精油多级蒸馏装置：

8、1、通过设置的蒸馏罐、网筐、密封盖、伸缩管、安装架、精油纯露分离器本体、冷凝桶和冷凝管，可组成一个简易的蒸馏机构，可蒸馏植物提取植物精油，其中网筐，可盛放植物利用蒸馏提取精油，同时也便于后清理植物残渣；

9、2、通过开盖机构中的液压缸运行，可带动套块运动，配合连接安装板以及连接杆，可便捷省力的调控密封盖的开启与闭合，有利于减轻人员劳动量，通过设置的温控器，可调控电加热块的温度，通过设置的电加热块升温可对水进行加热产生水蒸气蒸馏植物萃取芳香精油，通过设置的进水管可连接供水管向冷凝桶内注水对冷凝管降温，通过设置的出水管，与外接的回流管连接，可排出冷凝桶的水。

技术特征：

1.一种植物精油多级蒸馏装置，其特征在于，包括：

2.根据权利要求1所述的植物精油多级蒸馏装置，其特征在于，所述冷凝桶的一侧固定连通有进水管和出水管，所述进水管所述出水管上均设置有第一水阀。

3.根据权利要求1所述的植物精油多级蒸馏装置，其特征在于，所述蒸馏罐的一侧上固定连通有排水管，所述排水管上设置有第二水阀。

4.根据权利要求1所述的植物精油多级蒸馏装置，其特征在于，所述套块的内壁上镶嵌有滚珠，所述滚珠与所述导向板相接触。

技术总结
本技术提供一种植物精油多级蒸馏装置。所述植物精油多级蒸馏装置包括操作台；蒸馏罐，所述蒸馏罐固定安装在所述操作台上，所述蒸馏罐内放置有多个网筐；密封盖，所述密封盖设置在所述蒸馏罐的顶部，所述密封盖的顶部固定连通有伸缩管；安装架，所述安装架固定安装在所述操作台的顶部，所述安装架上放置有精油纯露分离器本体。本技术提供的植物精油多级蒸馏装置具有可便捷的清理植物残渣，有利于减轻人员劳动量的优点。

技术研发人员：周凤仕,郁通,许晋川,冯浩
受保护的技术使用者：昆明欢兴生物科技有限公司
技术研发日：20230106
技术公布日：2024/1/12
