一种海带磨粉烘干装置的制作方法

本技术涉及海带加工设备，特别涉及于一种海带磨粉烘干装置。

背景技术：

1、海带是一种营养价值很高的蔬菜，同时具有一定的药用价值。含有丰富的碘等矿物质元素。海带含热量低、矿物质丰富，研究发现，海带具有降血脂、降血糖、调节免疫、抗凝血、抗肿瘤、排铅解毒和抗氧化等多种生物功能，因此深得人们的喜爱。

2、传统的海带磨粉机功能较为单一，不具备烘干功能，需要将海带粉碎后再转移到烘干设备中进一步烘干，需要耗费较多的时间和人力。而且传统的磨粉机在粉碎的过程中不能实现过筛，这样不仅效率低，而且无法保证粉碎后的海带粉粒径大小一致。

技术实现思路

1、（1）要解决的技术问题

2、本实用新型提供一种海带磨粉烘干装置，克服了传统的海带磨粉机功能较为单一，不具备烘干功能，需要将海带粉碎后再转移到烘干设备中进一步烘干，需要耗费较多的时间和人力及在粉碎的过程中不能实现过筛，不仅效率低，而且无法保证粉碎后的海带粉粒径大小一致的缺点。

3、（2）技术方案

4、为了解决上述技术问题，本实用新型提供了一种海带磨粉烘干装置，包括底板、机架、收集箱、加工箱、转轴、电机、粉碎刀、滑块、凸轮电机、凸轮、弹簧、加热罩、风机，所述底板上方设有所述机架，所述机架内设有所述加工箱，所述加工箱顶部上设有用于与所述机架顶部内壁滑动连接的所述滑块，所述加工箱上开设有进料门，所述加工箱底部设有筛网，所述加工箱正下方的所述底板上设有所述收集箱，所述机架一侧内壁上设有第一支架，所述机架另一侧内壁上设有第二支架，所述加工箱两侧上对称设有滑套，所述加工箱内横向设有所述转轴，所述转轴的两端贯穿所述加工箱侧壁及所述滑套并转动安装在所述第一支架和所述第二支架之间，所述转轴通过所述电机进行驱动，所述加工箱内的所述转轴上并排设置有所述粉碎刀，所述第二支架一侧上设有固定架，所述固定架内设有所述凸轮电机，所述凸轮电机的输出轴固定连接有所述凸轮，所述凸轮的一端与所述加工箱一侧侧壁相接触，所述加工箱另一侧侧壁与所述第一支架之间连接有所述弹簧，所述加工箱顶部内壁上设有所述加热罩，所述加工箱顶部外壁上固定有所述风机，所述风机通过进风管与所述加热罩相连通。

5、优选地，所述加热罩的两侧壁之间设有通风筛板，所述通风筛板的下方的所述加热罩两侧内壁之间设有加热管。

6、优选地，所述粉碎刀的数量至少为6组。

7、优选地，所述转轴一端穿过所述机架侧壁并通过联轴器与所述电机相连。

8、优选地，所述转轴上连接有翻料杆。

9、优选地，所述翻料杆为u型杆且两个竖臂端与所述转轴固定相连。

10、（3）有益效果

11、本实用新型提供一种海带磨粉烘干装置，克服了传统的海带磨粉机功能较为单一，不具备烘干功能，需要将海带粉碎后再转移到烘干设备中进一步烘干，需要耗费较多的时间和人力及在粉碎的过程中不能实现过筛，不仅效率低，而且无法保证粉碎后的海带粉粒径大小一致的缺点。与现有技术相比，本实用新型具有如下有益效果：

12、1、通过凸轮电机带动凸轮转动挤压加工箱，因设置了弹簧，加工箱在弹簧弹力的作用下实现回弹，如此左右往复运动实现了加工箱内海带粉的过筛，符合粒径大小的海带粉通过筛网进入到收集箱内实现收集，而不符合粒径大小的海带粉留在加工箱内继续粉碎。这样不仅提高了效率，而且保证海带粉的粒径大小一致。

13、2、通过启动风机往加热罩内送风，送出的风经过通风筛板实现均匀排放并吸收加热管的热量转化为热风之后实现了对海带粉的的加热烘干处理，实现了磨粉烘干一次进行，节省了大量的时间和人力。

技术特征：

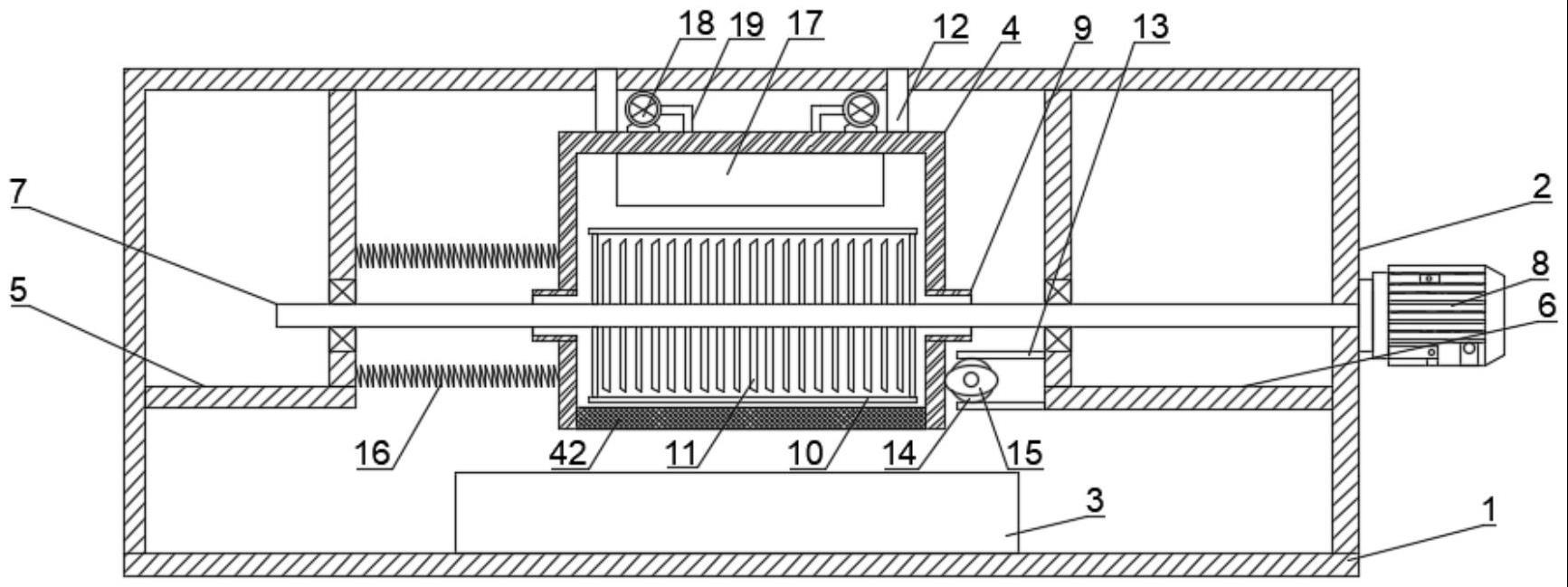

1.一种海带磨粉烘干装置，其特征在于，包括底板（1）、机架（2）、收集箱（3）、加工箱（4）、转轴（7）、电机（8）、粉碎刀（11）、滑块（12）、凸轮电机（14）、凸轮（15）、弹簧（16）、加热罩（17）、风机（18），所述底板（1）上方设有所述机架（2），所述机架（2）内设有所述加工箱（4），所述加工箱（4）顶部上设有用于与所述机架（2）顶部内壁滑动连接的所述滑块（12），所述加工箱（4）上开设有进料门（41），所述加工箱（4）底部设有筛网（42），所述加工箱（4）正下方的所述底板（1）上设有所述收集箱（3），所述机架（2）一侧内壁上设有第一支架（5），所述机架（2）另一侧内壁上设有第二支架（6），所述加工箱（4）两侧上对称设有滑套（9），所述加工箱（4）内横向设有所述转轴（7），所述转轴（7）的两端贯穿所述加工箱（4）侧壁及所述滑套（9）并转动安装在所述第一支架（5）和所述第二支架（6）之间，所述转轴（7）通过所述电机（8）进行驱动，所述加工箱（4）内的所述转轴（7）上并排设置有所述粉碎刀（11），所述第二支架（6）一侧上设有固定架（13），所述固定架（13）内设有所述凸轮电机（14），所述凸轮电机（14）的输出轴固定连接有所述凸轮（15），所述凸轮（15）的一端与所述加工箱（4）一侧侧壁相接触，所述加工箱（4）另一侧侧壁与所述第一支架（5）之间连接有所述弹簧（16），所述加工箱（4）顶部内壁上设有所述加热罩（17），所述加工箱（4）顶部外壁上固定有所述风机（18），所述风机（18）通过进风管（19）与所述加热罩（17）相连通。

2.根据权利要求1所述的一种海带磨粉烘干装置，其特征在于，所述加热罩（17）的两侧壁之间设有通风筛板（171），所述通风筛板（171）的下方的所述加热罩（17）两侧内壁之间设有加热管（172）。

3.根据权利要求1所述的一种海带磨粉烘干装置，其特征在于，所述粉碎刀（11）的数量至少为6组。

4.根据权利要求1所述的一种海带磨粉烘干装置，其特征在于，所述转轴（7）一端穿过所述机架（2）侧壁并通过联轴器与所述电机（8）相连。

5.根据权利要求1所述的一种海带磨粉烘干装置，其特征在于，所述转轴（7）上连接有翻料杆（10）。

6.根据权利要求5所述的一种海带磨粉烘干装置，其特征在于，所述翻料杆（10）为u型杆且两个竖臂端与所述转轴（7）固定相连。

技术总结
本技术涉及一种海带磨粉烘干装置，特别涉及海带加工设备技术领域。本技术包括底板、机架、收集箱、加工箱、转轴、电机、粉碎刀、滑块、凸轮电机、凸轮、弹簧、加热罩、风机，通过凸轮电机带动凸轮转动挤压加工箱，因设置了弹簧，加工箱在弹簧弹力的作用下实现回弹，如此左右往复运动实现了加工箱内海带粉的过筛，这样不仅提高了效率，而且保证海带粉的粒径大小一致，通过启动风机往加热罩内送风，送出的风经过通风筛板实现均匀排放并吸收加热管的热量转化为热风之后实现了对海带粉的的加热烘干处理，实现了磨粉烘干一次进行，节省了大量的时间和人力。

技术研发人员：邓碧芳
受保护的技术使用者：福州旺多福生物科技有限公司
技术研发日：20230316
技术公布日：2024/1/15
