用于固体饮料二维混合的加料装置的制作方法

本技术涉及固体饮料，特别是一种用于固体饮料二维混合的加料装置。

背景技术：

1、固体饮料是指以糖、乳和乳制品、蛋或蛋制品、果汁或食用植物提取物等为主要原料，添加适量的辅料或食品添加剂制成的每100克成品水分不高于5克的固体制品。固体饮料在生产中，不管采用何种工艺，均需要将原料进行混合，混合效果的好坏直接影响着固体饮料最终成品的质量。

2、可用于固体饮料混合的混合机常见的有二维混合机、三维混合机、螺旋锥形混合机、v型混合机、自动提升料斗混合机、槽型混合机。二维混合机：主要有两个方向的运动，分别是转筒的转动，转筒在支撑架上的前后摆动。优点是一次混合量大，是所有混合机中混合量最大的一种；缺点是一次混合时间长，往往要多个小时才能完成混合，混合效果一般。

3、现阶段，在给二维混合机上料时，一般采用人工或自动真空上料机直接上料的方式，上料后，物料在混合机中混合。该种方式无法对物料进行预混合处理，不能够对二维混合机的混合工作提供辅助，实用性不强。为此，提出一种用于固体饮料二维混合的加料装置，作以改进。

技术实现思路

1、本实用新型的目的旨在至少解决所述技术缺陷之一。

2、为此，本实用新型的一个目的在于提出用于固体饮料二维混合的加料装置，以解决背景技术中所提到的问题，克服现有技术中存在的不足。

3、为了实现上述目的，本实用新型一方面的实施例提供用于固体饮料二维混合的加料装置，包括二维混合机，所述二维混合机的一端固定连接有加料结构，所述加料结构包括加料平管和加料竖管，所述加料平管的一端固定连接有法兰，所述加料竖管的顶端固定连接有加料斗，所述加料平管的另一端设置有电机，所述加料平管内设置有送料螺旋盘，所述加料平管内转动连接有封堵板，所述封堵板的外侧设置有挡板，所述加料竖管内固定连接有下料螺旋盘。

4、由上述任一方案优选的是，所述二维混合机包括基座、活动连接在基座上的摆动座以及转动连接在摆动座上的滚筒。

5、由上述任一方案优选的是，所述滚筒的两端分别设置有进料口和出料口，所述进料口外侧固定连接有法兰。

6、采用上述技术方案：二维混合机用以对固体饮料的原料进行混合，将各种固体饮料的原料通过加料结构加入二维混合机，启动二维混合机，滚筒在摆动座内滚动，使原料在滚筒内翻滚混合。与此同时，摆动座在基座内左右摆动，带动滚动中的滚筒左右摆动，使滚筒中的原料同时进行转动、摆动两个纬度的运动，使原料在滚筒中充分混合，达到混合的目的。进料口外侧的法兰可以与加料平管末端的法兰配合使二者连接在一起。

7、由上述任一方案优选的是，所述加料平管和加料竖管的内部空间相连通，所述电机的输出轴与送料螺旋盘固定连接。

8、由上述任一方案优选的是，所述送料螺旋盘通过轴承与加料平管转动连接，所述送料螺旋盘上设置有拨片。

9、采用上述技术方案：加料平管用以混合和输送物料，加料竖管主要用以防止物料沿加料平管向外流动，避免物料倒流。使用螺栓贯穿加料平管末端及进料口外侧的法兰，配合螺母将二者固定连接，便使加料结构与二维混合机固定连接。电机用以带动送料螺旋盘转动，送料螺旋盘上设置的拨片可以在转动过程中将物料向上带起，从而使物料在加料平管中进行混合，送料螺旋盘转动会推动物料向前移动，从而使物料进入二维混合机，进行后续混合工作。

10、由上述任一方案优选的是，所述封堵板通过转轴与加料平管转动连接，所述挡板与加料平管固定连接。

11、由上述任一方案优选的是，所述挡板设置在加料平管的上半部分，所述下料螺旋盘通过连杆与加料竖管固定连接。

12、采用上述技术方案：封堵板用以封堵加料平管，防止二维混合机中的物料在其转动及摆动过程中倒流至加料平管中。当加料平管中的物料向外推出时，封堵板下部受到推力向外转动，使加料平管被打开，物料进入二维混合机。当二维混合机中的物料要向加料平管中倒流时，受挡板的阻挡，封堵板无法向内转动，使加料平管被封堵，也就避免了物料倒流的问题。下料螺旋盘使从加料斗进入加料竖管中的物料螺旋滚动下降，使物料得到初步混合。

13、与现有技术相比，本实用新型所具有的优点和有益效果为：

14、1、该用于固体饮料二维混合的加料装置，通过设置加料平管、加料竖管，配合设置电机、送料螺旋盘、下料螺旋盘等结构，使用螺栓贯穿加料平管末端及进料口外侧的法兰，配合螺母将二者固定连接。从加料斗倒入原料，原料沿下料螺旋盘滚动下落，使原料得到初步混合。启动电机，电机带动送料螺旋盘转动，送料螺旋盘上设置的拨片可以在转动过程中将物料向上带起，从而使物料在加料平管中进行混合，送料螺旋盘转动会推动物料向前移动，从而使物料进入二维混合机，进行后续混合工作。原料在进入二维混合机之前经过预混合，能够有效的提高二维混合机混合原料的效率，非常实用。

15、2、该用于固体饮料二维混合的加料装置，通过在加料平管中设置封堵板，并配合设置挡板，当加料平管中的物料向外推出时，封堵板下部受到推力向外转动，使加料平管被打开，物料进入二维混合机。当二维混合机中的物料要向加料平管中倒流时，受挡板的阻挡，封堵板无法向内转动，使加料平管被封堵，也就避免了物料倒流的问题。

16、本实用新型附加的方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

技术特征：

1.用于固体饮料二维混合的加料装置，包括二维混合机(1)；其特征在于，所述二维混合机(1)的一端固定连接有加料结构(2)，所述加料结构(2)包括加料平管(3)和加料竖管(4)，所述加料平管(3)的一端固定连接有法兰(5)，所述加料竖管(4)的顶端固定连接有加料斗(6)，所述加料平管(3)的另一端设置有电机(7)，所述加料平管(3)内设置有送料螺旋盘(8)，所述加料平管(3)内转动连接有封堵板(9)，所述封堵板(9)的外侧设置有挡板(10)，所述加料竖管(4)内固定连接有下料螺旋盘(11)。

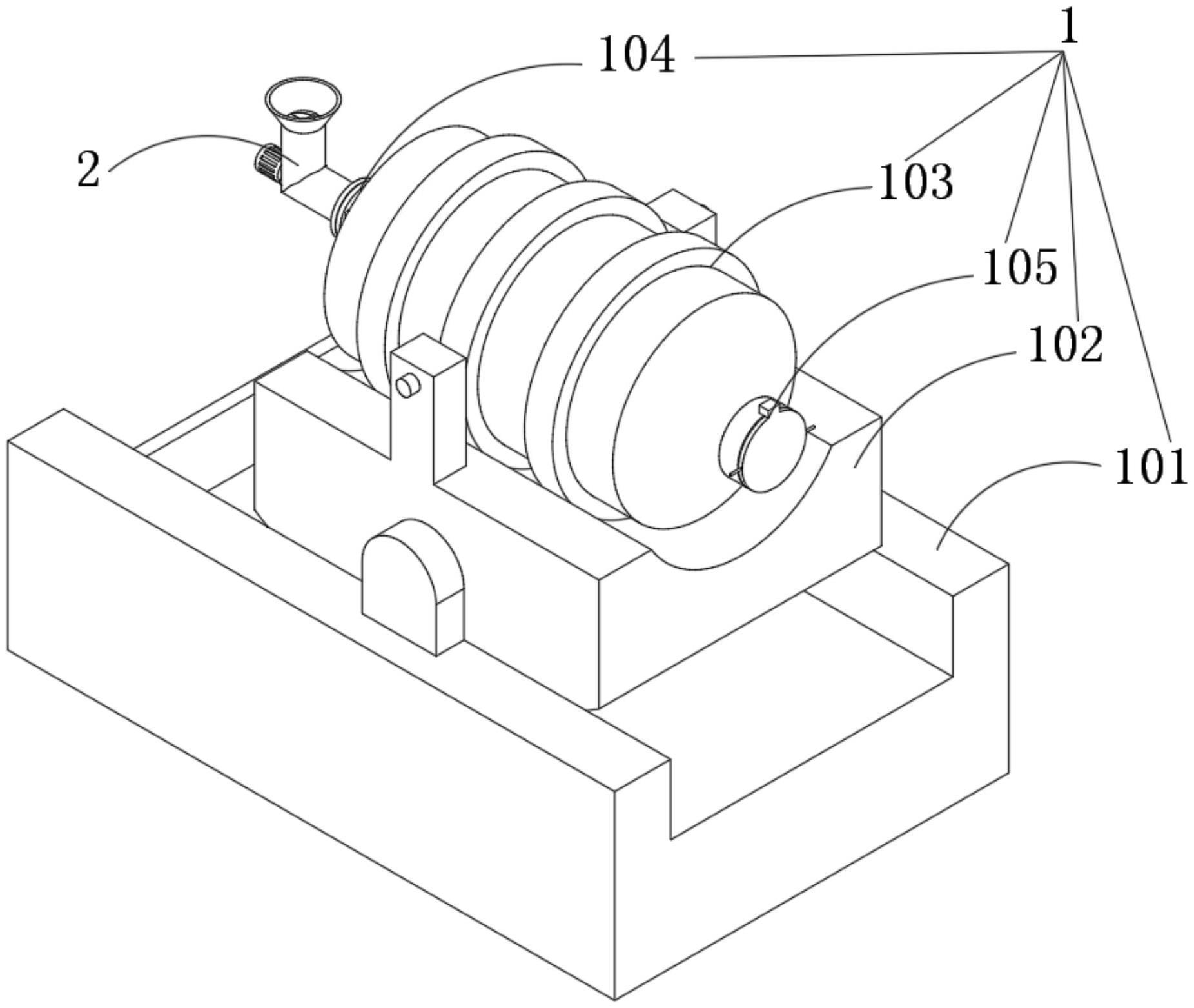

2.如权利要求1所述的用于固体饮料二维混合的加料装置，其特征在于：所述二维混合机(1)包括基座(101)、活动连接在基座(101)上的摆动座(102)以及转动连接在摆动座(102)上的滚筒(103)。

3.如权利要求2所述的用于固体饮料二维混合的加料装置，其特征在于：所述滚筒(103)的两端分别设置有进料口(104)和出料口(105)，所述进料口(104)外侧固定连接有法兰(5)。

4.如权利要求3所述的用于固体饮料二维混合的加料装置，其特征在于：所述加料平管(3)和加料竖管(4)的内部空间相连通，所述电机(7)的输出轴与送料螺旋盘(8)固定连接。

5.如权利要求4所述的用于固体饮料二维混合的加料装置，其特征在于：所述送料螺旋盘(8)通过轴承与加料平管(3)转动连接，所述送料螺旋盘(8)上设置有拨片。

6.如权利要求5所述的用于固体饮料二维混合的加料装置，其特征在于：所述封堵板(9)通过转轴与加料平管(3)转动连接，所述挡板(10)与加料平管(3)固定连接。

7.如权利要求6所述的用于固体饮料二维混合的加料装置，其特征在于：所述挡板(10)设置在加料平管(3)的上半部分，所述下料螺旋盘(11)通过连杆与加料竖管(4)固定连接。

技术总结
本技术提出了一种用于固体饮料二维混合的加料装置。包括二维混合机，所述二维混合机的一端固定连接有加料结构，所述加料结构包括加料平管和加料竖管，所述加料平管的一端固定连接有法兰，所述加料竖管的顶端固定连接有加料斗，所述加料平管的另一端设置有电机，所述加料平管内设置有送料螺旋盘，所述加料平管内转动连接有封堵板，所述封堵板的外侧设置有挡板，所述加料竖管内固定连接有下料螺旋盘。本技术的优点在于：原料沿下料螺旋盘滚动下落，使原料得到初步混合。送料螺旋盘上设置的拨片可以在转动过程中将物料向上带起，从而使物料在加料平管中进行混合。能够有效的提高二维混合机混合原料的效率，非常实用。

技术研发人员：李菊,刘刚
受保护的技术使用者：北京九鼎锐创生物医药科技社旗有限公司
技术研发日：20230427
技术公布日：2024/1/14
