一种用于有机膨润土定量添加装置的制作方法

本技术涉及有机膨润土，具体为一种用于有机膨润土定量添加装置。

背景技术：

1、有机膨润土是一种无机矿物/有机铵复合物，以膨润土为原料，利用膨润土中蒙脱石的层片状结构及其能在水或有机溶剂中溶胀分散成胶体级粘粒特性，通过离子交换技术插入有机覆盖剂而制成的。有机膨润土在各类有机溶剂、油类、液体树脂中能形成凝胶，具有良好的增稠性、触变性、悬浮稳定性、高温稳定性、润滑性、成膜性，耐水性及化学稳定性，在涂料工业中有重要的应用价值，在油漆油墨、航空、冶金、化纤、石油等工业中也有广泛的应用。而有机膨润土在在使用中时，需要人工将有机膨润土进行称量定量，这种定量给料的方式需要耗费大量的人力，使得工作人员重复作业，使用不便。

2、根据检索，中国专利文献，公告号：cn218965798u，公开了一种膨润土添加剂定量添加装置，通过称重传感器、挡料板以及旋转组件的设置能够保证添加剂的定量添加，当添加剂添加到定量时，称重传感器会将信号传递给旋转组件，旋转组件会带动挡料板转动，从而使得进料管与挡料板的进料口的位置相错开，防止继续进料，通过螺旋输送机不仅可以将添加剂进行输送，还可以对添加剂进行搅散，防止添加剂粘结的情况发生，通过电机、转杆以及搅拌杆的设置防止了添加剂在向螺旋输送机排料时发生堵塞的情况。但是该装置在实际工作过程中由于螺旋输送机在不停地转动输送添加剂，从而导致称重传感器的数据不稳定也不准确，降低了装置的精确性；同时该装置的旋转组件只能进行往复运动，无法高效间歇性的加入物料，容易因为某个环节的滞后而导致整个生产线停滞,增加了不必要的库存和生产成本。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种用于有机膨润土定量添加装置，具备测量精准、性能稳定、可靠性高，同时可以有效地控制生产过程中的生产节奏，提高生产效率和生产质量的优点，解决了上述技术问题。

3、(二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种用于有机膨润土定量添加装置，包括加料箱，所述加料箱的顶面固定安装有驱动电机和第一进料管，所述第一进料管的顶面固定连接有第一固体流量计，所述第一固体流量计的顶面固定连接有第二进料管，所述第二进料管的内部安装有阀门，所述加料箱的内部设置有连接杆，所述连接杆的外侧面固定安装有拨片，所述连接杆的底端固定连接有转动盘，所述转动盘的底面贯穿开设有圆弧槽，所述加料箱的底面贯穿开设有出料孔，所述加料箱的底面固定连接有漏斗，所述漏斗的底部固定连接有第二固体流量计，所述第二固体流量计的底面固定连接有管链式输送管道，所述管链式输送管道的外侧面固定安装有固定座，所述加料箱的外侧面固定安装有控制器和支撑架。

5、优选的，所述加料箱的顶面和底面均开设有通孔，且所述连接杆的顶端固定连接于驱动电机的输出轴上。

6、通过上述技术方案，当启动驱动电机时，驱动电机的输出轴可以带动连接杆进行转动，连接杆从而可以带动拨片和转动盘一起进行转动，有效的提高了装置整体的工作效率。

7、优选的，所述拨片的数量设置有多个，且多个所述拨片在连接杆的外侧面上呈错位分布。

8、通过上述技术方案，当驱动电机带动连接杆从而带动多个拨片进行转动时，多个拨片进而将加料箱内部的物料进行充分均匀的搅拌，不仅可以使物料均匀的通过出料孔到达漏斗的内部，也可以防止物料在加料箱的内部发生粘结的情况，提高了装置整体的生产效率和生产质量。

9、优选的，所述转动盘连接于加料箱的底面上，且所述转动盘顶面的面积小于加料箱底面的面积。

10、通过上述技术方案，当驱动电机带动连接杆进行转动时，连接杆可以带动转动盘在加料箱的底面进行转动，通过出料孔以及圆弧槽就可以有效的控制生产节奏，帮助生产企业更好的掌握了生产进度和生产成本。

11、优选的，所述圆弧槽的直径大小和所述出料孔的直径大小相同。

12、通过上述技术方案，驱动电机带动连接杆从而带动转动盘进行转动，当圆弧槽转动并到达出料孔的底部时，此时加料箱内部的物料可以通过出料孔以及圆弧槽到达漏斗的内部；当圆弧槽继续转动并离开出料孔的底部时，此时转动盘即可封住出料孔进而停止继续添加物料，因此可以有效的控制生产过程中的生产节奏，避免因为某个环节的滞后而导致整个生产线停滞,同时也可以减少不必要的库存和生产成本。

13、优选的，所述固定座和所述支撑架的数量均设置有多个。

14、通过上述技术方案，不仅可以很好的固定住了装置整体的结构，提高了装置的安全性和稳定性，同时后期进行拆卸工作也更加简捷高效，节省了额外的人力资源。

15、与现有技术相比，本实用新型提供了一种用于有机膨润土定量添加装置，具备以下有益效果：

16、1、本实用新型通过启动驱动电机，驱动电机的输出轴可以带动连接杆进行转动，连接杆从而可以带动拨片和转动盘一起进行转动，此时物料依次通过第二进料管、第一固体流量计和第一进料管进入到加料箱的内部，多个拨片进而将加料箱内部的物料进行充分均匀的搅拌，不仅可以使物料均匀的通过出料孔到达漏斗的内部，也可以防止物料在加料箱的内部发生粘结的情况，提高了装置整体的生产效率和生产质量；当圆弧槽转动并到达出料孔的底部时，此时加料箱内部的物料可以通过出料孔以及圆弧槽到达漏斗的内部进而到达管链式输送管道的内部；当圆弧槽继续转动并离开出料孔的底部时，此时转动盘即可封住出料孔进而停止继续添加物料，因此可以有效的控制生产过程中的生产节奏，避免因为某个环节的滞后而导致整个生产线停滞,同时也可以减少不必要的库存和生产成本。

17、2、本实用新型通过控制器可以设置所需物料的数量，当第一固体流量计检测到通过的物料达到一定的数量后发送信号至控制器，控制器接收到信号后控制阀门进行关闭，即有效的保证了加料箱内部物料的充足，也防止了物料过多从而引起的爆仓；当第二固体流量计检测到通过的物料达到一定的数量时发送信号给控制器，控制器接收到信号后控制驱动电机停止运转进而停止继续添加物料，保证了装置整体的精准度和可靠性。

技术特征：

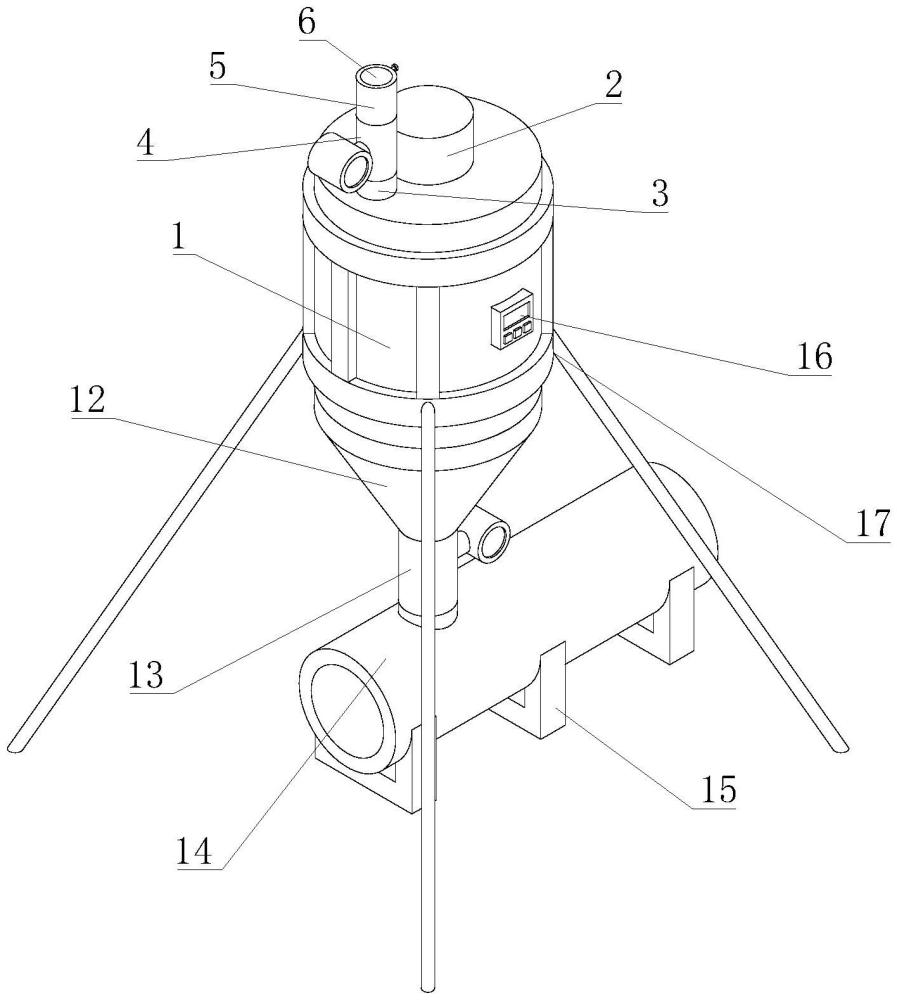

1.一种用于有机膨润土定量添加装置，包括加料箱(1)，其特征在于：所述加料箱(1)的顶面固定安装有驱动电机(2)和第一进料管(3)，所述第一进料管(3)的顶面固定连接有第一固体流量计(4)，所述第一固体流量计(4)的顶面固定连接有第二进料管(5)，所述第二进料管(5)的内部安装有阀门(6)，所述加料箱(1)的内部设置有连接杆(7)，所述连接杆(7)的外侧面固定安装有拨片(8)，所述连接杆(7)的底端固定连接有转动盘(9)，所述转动盘(9)的底面贯穿开设有圆弧槽(10)，所述加料箱(1)的底面贯穿开设有出料孔(11)，所述加料箱(1)的底面固定连接有漏斗(12)，所述漏斗(12)的底部固定连接有第二固体流量计(13)，所述第二固体流量计(13)的底面固定连接有管链式输送管道(14)，所述管链式输送管道(14)的外侧面固定安装有固定座(15)，所述加料箱(1)的外侧面固定安装有控制器(16)和支撑架(17)。

2.根据权利要求1所述的一种用于有机膨润土定量添加装置，其特征在于：所述加料箱(1)的顶面和底面均开设有通孔，且所述连接杆(7)的顶端固定连接于驱动电机(2)的输出轴上。

3.根据权利要求1所述的一种用于有机膨润土定量添加装置，其特征在于：所述拨片(8)的数量设置有多个，且多个所述拨片(8)在连接杆(7)的外侧面上呈错位分布。

4.根据权利要求1所述的一种用于有机膨润土定量添加装置，其特征在于：所述转动盘(9)连接于加料箱(1)的底面上，且所述转动盘(9)顶面的面积小于加料箱(1)底面的面积。

5.根据权利要求1所述的一种用于有机膨润土定量添加装置，其特征在于：所述圆弧槽(10)的直径大小和所述出料孔(11)的直径大小相同。

6.根据权利要求1所述的一种用于有机膨润土定量添加装置，其特征在于：所述固定座(15)和所述支撑架(17)的数量均设置有多个。

技术总结
本技术涉及有机膨润土技术领域，且公开了一种用于有机膨润土定量添加装置，包括加料箱，加料箱的顶面固定安装有驱动电机和第一进料管，第一进料管的顶面固定连接有第一固体流量计，第一固体流量计的顶面固定连接有第二进料管，第二进料管的内部安装有阀门，加料箱的内部设置有连接杆，连接杆的外侧面固定安装有拨片，连接杆的底端固定连接有转动盘。本技术通过启动驱动电机，驱动电机的输出轴可以带动连接杆进行转动，连接杆从而可以带动拨片和转动盘一起进行转动，此时物料依次通过第二进料管、第一固体流量计和第一进料管进入到加料箱的内部，多个拨片进而将加料箱内部的物料进行充分均匀的搅拌。

技术研发人员：朴红元,李慧娟,李小梅,王清
受保护的技术使用者：广西双润新材料科技有限公司
技术研发日：20231013
技术公布日：2024/5/16
