一种车间用降尘装置的制作方法

本技术涉及环保印刷，具体为一种车间用降尘装置。

背景技术：

1、印刷一般在印刷车间进行，印刷通过印刷装置实现，印刷装置是一种将印版上图文的油墨转移到纸张上的装置，其工作原理是先将要印刷的文字和图像制成印版，装在印刷机上，然后由人工或印刷机把墨涂敷于印版上有文字和图像的地方，再直接或间接地转印到纸或其他承印物上，从而复制出与印版相同的印刷品。

2、印刷过程中，印刷车间环境中容易散布较多的飞尘，工作人员在该环境中容易吸入较多飞尘，长此以往对身体造成损害，根据公告号cn 219462928 u公开的一种环保印刷车间用降尘装置，包括外箱、进气口、加湿箱、支撑环、排气管、初期口、侧门、螺栓、滤网、输水管、雾化喷头、转轴、电机和扇叶，该装置通过吸附机构能够将车间内的扬尘在装置内进行初步加湿沉淀，吸附扬尘内较大的颗粒物，通过换气机构能够实现空气在装置内流通，便于装置对空气中的扬尘进行净化处理，但是在印刷车间内的气体多含有有害物质，该现有装置仅能够去除气体中的飞尘，而有害气体直接排放至环境中，长期直接排出使有害气体散布在空气中污染环境；该现有装置在长时间对车间降尘过程中，雾化喷头喷出较多的水，积水会通过出气口排放在车间内地面上，使车间内积水较多影响人员的行走，同时也造成了水资源的浪费；而且该现有装置需要将装置置于车间内占据车间较大的空间，为此，我们提出一种车间用降尘装置。

技术实现思路

1、本实用新型的目的在于提供一种车间用降尘装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种车间用降尘装置，包括水箱，所述水箱设置在印刷车间的外部，所述水箱的顶部固定安装有降尘箱，所述降尘箱的一侧设置有密封门，所述降尘箱的底端固定安装有风机，所述风机的进风端固定连接有进风管，所述印刷车间外壁的中部沿水平方向固定安装有通风管，所述进风管的端部与通风管固定连接，所述通风管的外侧对称且等距固定连接有分支管，所述分支管的端部伸入印刷车间内，所述分支管位于印刷车间内部的一端固定安装有吸风口，所述风机的出风端与降尘箱的底端连接。

3、优选的，所述降尘箱内壁的底部等距固定连接有第一分隔板，且第一分隔板的底端开设有连通口，所述降尘箱内壁的顶部等距固定连接有第二分隔板，所述第一分隔板和第二分隔板交错设置，所述水箱内壁的底部位于密封门的一端开设有回流口，且回流口与水箱内部连通，所述回流口内固定安装有过滤网。

4、优选的，所述水箱的顶端设置有投料口，且水箱内通过轴承转动连接有搅拌杆，且搅拌杆的外侧等距固定连接有分支杆，所述分支杆的端部固定连接有刷杆，所述搅拌杆的端部穿过水箱固定连接有从动锥齿轮，所述水箱侧壁的顶端固定安装有转动电机，且转动电机的输出轴端部固定连接有主动锥齿轮，所述主动锥齿轮和从动锥齿轮啮合连接。

5、优选的，所述降尘箱位于密封门一端的第二分隔板底端固定连接有活性炭吸附网，且活性炭吸附网的端部设置有密封垫，所述活性炭吸附网端部的密封垫与密封门接触，所述密封门的顶端设置有出气口。

6、优选的，所述水箱的底端固定安装有水泵，所述水泵的进水端伸入水箱内部的底端，所述水泵的出水端固定连接有通水管，且通水管的端部固定安装在降尘箱的顶部，所述降尘箱内壁的顶部等距设置有雾化喷头，所述雾化喷头的进水端穿过降尘箱与通水管连接。

7、优选的，所述通水管位于水箱顶部的一段成蛇形弹簧结构设置。

8、优选的，所述第一分隔板和第二分隔板的设置使降尘箱内部形成了蛇形结构的空间。

9、与现有技术相比，本实用新型的有益效果是：

10、1、本实用新型通过在水箱内投放化学药物，能够与印刷车间环境中气体掺杂的有害物质进行反应，以除去气体中的有害物质，通过降尘箱内活性炭吸附网的设置，能够进一步吸附掉气体中的有害物质，避免了有害气体排放至空气中造成环境污染，使印刷更环保。

11、2、本实用新型通过搅拌杆、分支杆、刷杆、转动电机、主动锥齿轮和从动锥齿轮的配合设置，能够对水箱内部的液体进行搅拌混匀，便于对气体中有害物质的有效去除。

12、3、本实用新型通过在印刷车间外壁设置了通风管及多个分支管，能够对印刷车间内部顶端及底端的气体同时吸取，扩大了对气体的吸附量，使人体能够最低程度的吸入含有有害物质及颗粒物的气体。

13、4、本实用新型通过水泵、通水管和雾化喷头的配合设置，能够对降尘箱内部移动的气体进行雾化喷淋，从而能够快速去除气体中掺杂的大颗粒物，实现快速降尘的目的。

14、5、本实用新型在长时间运行中，降尘箱内的积水通过过滤网进行过滤，使滤后的水通过回流口进入水箱内部进行回收，有效的避免了水资源的浪费。

技术特征：

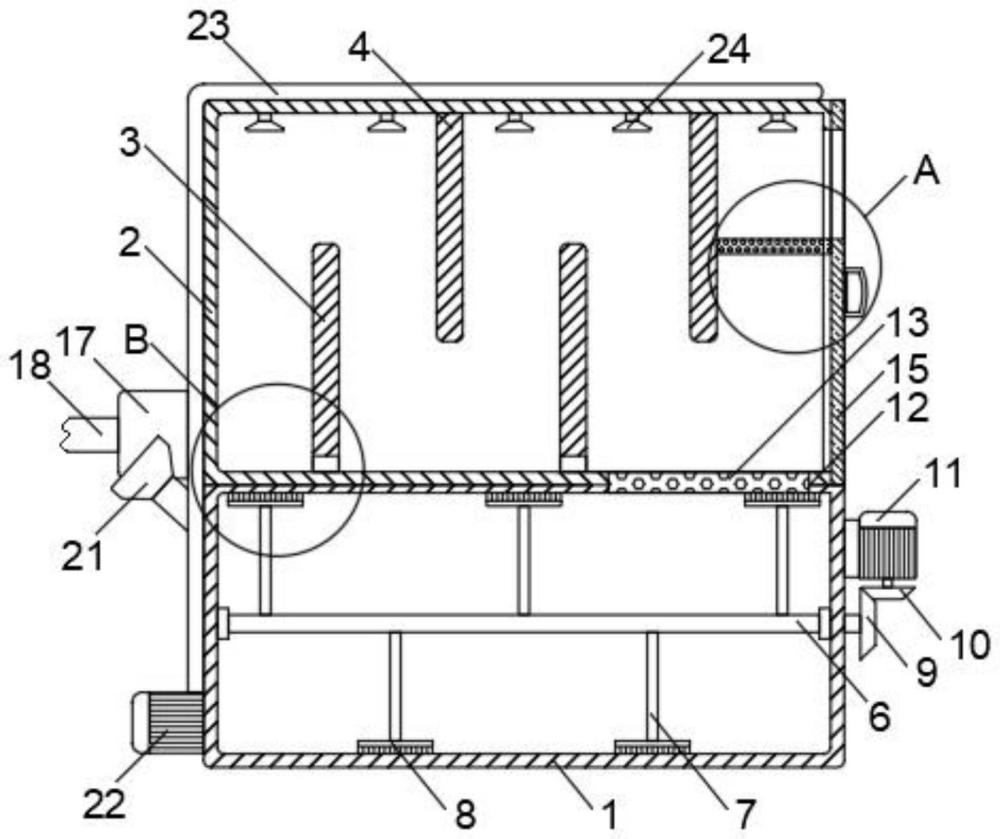

1.一种车间用降尘装置，包括水箱(1)，其特征在于：所述水箱(1)设置在印刷车间(25)的外部，所述水箱(1)的顶部固定安装有降尘箱(2)，所述降尘箱(2)的一侧设置有密封门(15)，所述降尘箱(2)的底端固定安装有风机(17)，所述风机(17)的进风端固定连接有进风管(18)，所述印刷车间(25)外壁的中部沿水平方向固定安装有通风管(19)，所述进风管(18)的端部与通风管(19)固定连接，所述通风管(19)的外侧对称且等距固定连接有分支管(20)，所述分支管(20)的端部伸入印刷车间(25)内，所述分支管(20)位于印刷车间(25)内部的一端固定安装有吸风口，所述风机(17)的出风端与降尘箱(2)的底端连接。

2.根据权利要求1所述的一种车间用降尘装置，其特征在于：所述降尘箱(2)内壁的底部等距固定连接有第一分隔板(3)，且第一分隔板(3)的底端开设有连通口(5)，所述降尘箱(2)内壁的顶部等距固定连接有第二分隔板(4)，所述第一分隔板(3)和第二分隔板(4)交错设置，所述水箱(1)内壁的底部位于密封门(15)的一端开设有回流口(12)，且回流口(12)与水箱(1)内部连通，所述回流口(12)内固定安装有过滤网(13)。

3.根据权利要求1所述的一种车间用降尘装置，其特征在于：所述水箱(1)的顶端设置有投料口(21)，且水箱(1)内通过轴承转动连接有搅拌杆(6)，且搅拌杆(6)的外侧等距固定连接有分支杆(7)，所述分支杆(7)的端部固定连接有刷杆(8)，所述搅拌杆(6)的端部穿过水箱(1)固定连接有从动锥齿轮(9)，所述水箱(1)侧壁的顶端固定安装有转动电机(11)，且转动电机(11)的输出轴端部固定连接有主动锥齿轮(10)，所述主动锥齿轮(10)和从动锥齿轮(9)啮合连接。

4.根据权利要求2所述的一种车间用降尘装置，其特征在于：所述降尘箱(2)位于密封门(15)一端的第二分隔板(4)底端固定连接有活性炭吸附网(14)，且活性炭吸附网(14)的端部设置有密封垫，所述活性炭吸附网(14)端部的密封垫与密封门(15)接触，所述密封门(15)的顶端设置有出气口(16)。

5.根据权利要求1所述的一种车间用降尘装置，其特征在于：所述水箱(1)的底端固定安装有水泵(22)，所述水泵(22)的进水端伸入水箱(1)内部的底端，所述水泵(22)的出水端固定连接有通水管(23)，且通水管(23)的端部固定安装在降尘箱(2)的顶部，所述降尘箱(2)内壁的顶部等距设置有雾化喷头(24)，所述雾化喷头(24)的进水端穿过降尘箱(2)与通水管(23)连接。

6.根据权利要求5所述的一种车间用降尘装置，其特征在于：所述通水管(23)位于水箱(1)顶部的一段成蛇形弹簧结构设置。

7.根据权利要求2所述的一种车间用降尘装置，其特征在于：所述第一分隔板(3)和第二分隔板(4)的设置使降尘箱(2)内部形成了蛇形结构的空间。

技术总结
本技术公开了一种车间用降尘装置，包括水箱，水箱设置在印刷车间的外部，水箱的顶部固定安装有降尘箱，降尘箱的一侧设置有密封门，降尘箱的底端固定安装有风机，风机的进风端固定连接有进风管，印刷车间外壁的中部沿水平方向固定安装有通风管，进风管的端部与通风管固定连接，通风管的外侧对称且等距固定连接有分支管，分支管的端部伸入印刷车间内，分支管位于印刷车间内部的一端固定安装有吸风口，此车间用降尘装置通过在印刷车间外壁设置了通风管及多个分支管，能够对印刷车间内部顶端及底端的气体同时吸取，扩大了对气体的吸附量，使人体能够最低程度的吸入含有有害物质及颗粒物的气体。
